磁电式电表改装的半偏分流法

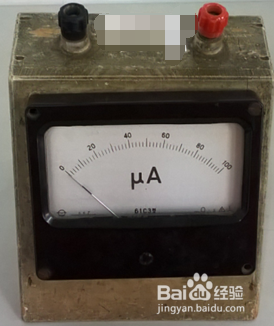

1、1.实验竞赛的时候，开始通常会给出一个未知内阻的微安表，然后要求根据已有的仪器来测量其内阻。如下图是一个未知内阻的微安表表头。

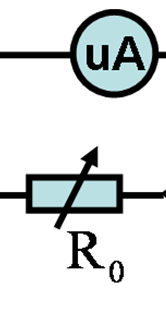

2、2.这时候可以根据桌面上所给出的仪器和这个微安表，先设计半偏分流法的电路图，如下图所示。

3、3.分析电路工作原理：按照第2步的电路图，先闭合K1，断开K2，调节R2，R1，使得微安表满偏；然后再合上开庙堠杼寺关K2，调节R0，使得微安表半偏。R0即可近似等于微安表内阻。将实物图进行连接，如下图所示。

4、4.误差来源主要是：存在一定的系统误差，是因为在我们这里无法用理想的恒流源，只能用尽量大的R1和R2来模拟恒流源。电路的电流会实时改变，因此也会带来和理论值的相应误差。

5、5.由于闭合K2半偏时，回路总电阻变小，总电流变大，uA表流过的电流不变，流过R0的电流比流过uA表的大一些，所以实测R0比真实的微安表内阻偏小一些（一般相差几十欧姆左右）。

6、6.本实验仪器的参数选取原则：采用稳压电源是10V，K2没闭合且uA表满偏时，整个回路的电流是100uA,因此总电阻大约需要100000Ω=100KΩ。这里单个电阻箱最大是99KΩ，再考虑上微安表的内阻1KΩ左右，基本上是可以满足。
