主板复位电路的检测

1、判决断主板翱务校肢复位信号是否正常，可以用万用表检测主板功能键上的测试点是否有跳变；还可以通过诊断上复位信号来判断，如果测断卡的指示灯常亮或者常灭，表示主板没有完成复位工作，此示主板数码管上显示一芫王墙错般为“FF”

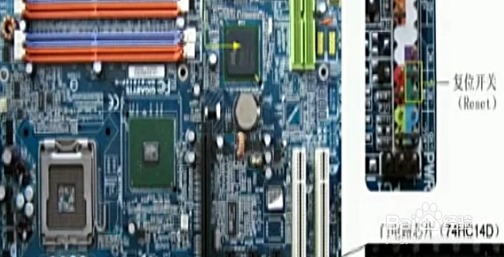

2、检测复位电路时一般应顺着主板复位开关或ATX第八脚信号走向去查找故障。

3、按下开机键后，检查复位键电压是否为3.3v或5V。

4、如果复位开关键的电压不正常，接着测量复位开关键连接的电阻等元器件，一般这些元器件损坏会导致复位电压不正常。

5、如果复位开关电压为3.3V或5V，则检查ATX开关第八脚到南桥芯片连接的电 阻或门电路是否正常，一般情况下门电路容易损坏，检测门电路时主要是看门电路输出端是否向南桥发送低电平信号。
