双网口小体积工业路由器的安装方法

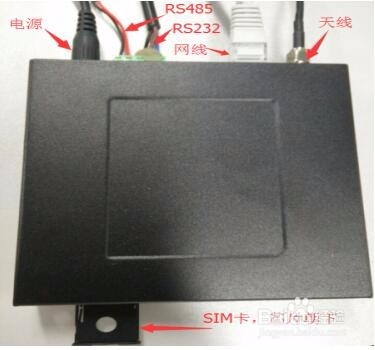

1、配件的安装配件接线如下图：

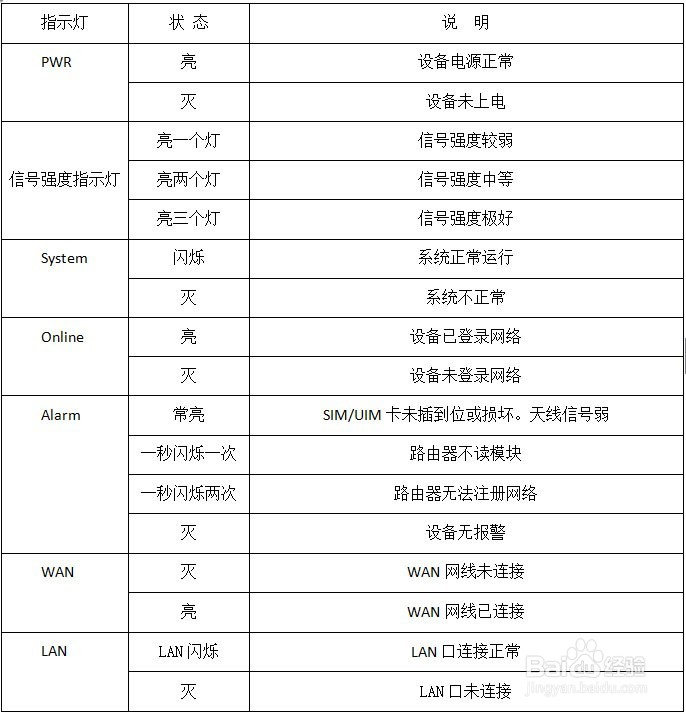

4、电源安装：可捂执涡扔使用标配1.5A/12VDC电源，也可以直接采用5-35VDC电源给设备供电, 当用户采用外加电源给设备供电时，必须保证电源的稳定性（纹波小于300mV，并确保瞬间电压不超过35V傧韭茆鳟），并保证电源功率大于4W以上。天线安装：天线为路由器增强信号的必要配件，必须正确安装方能达到最优的上网体验。TR321天线接口为SMA阴头插座。将配套天线的SMA阳头旋到ANT天线接口上，并确保旋紧，以免影响信号质量。指示灯说明：指示灯是路由器运行状态的最直观显示，从指示灯的状态可以方便、快速、较准确地判断路由器的运行状态。TR321系统路由器共有7种状态指示灯，其状态说明如下：

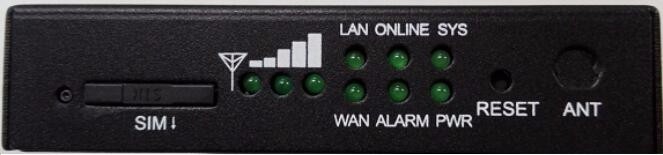

5、复位按钮说明Reset按钮是路由器的复位按钮，其作用是不进入路由器配置页面的条件下直接将路由器的参数配置恢复到出厂默认值。复位按钮可以直接、有效地解决由于参数配置不当，造成的路由儡泌掩羞器无法上网、无法登录、无法管理等问题。TR321系统无线路由器设有一个Reset按钮，位于路由器前面板SIM卡槽附近。在需要将路由器恢复出厂设置时，用尖细硬物插入“Reset”孔位，并轻轻按住，直到所有的指示灯全部熄灭后放开， ROUTER的配置即已恢复为出厂值。
