单路CAN总线数据存储器GCAN-401的使用说明

1、GCAN-401单路CAN总线数据存储器是集成1路标准CAN总线接口，通过将模块接到CAN总线上，可以实现CAN总线数据的实时存储的CAN总线储存设备，今天我们来说说它的设备使用问题。

1、进行系统时间的校正

GCAN-401单路CAN总线数据存储器已经集成了系统时钟，真实、准确的系统时钟及文件系统使模块可以按天存储并管理数据，即每天按日期新建文件夹，将当天存储的数据自动的存入对应的文件夹中。模块会在当天的文件夹中每分钟新建一个文件，将这一分钟收到的数据保存到对应的文件中。

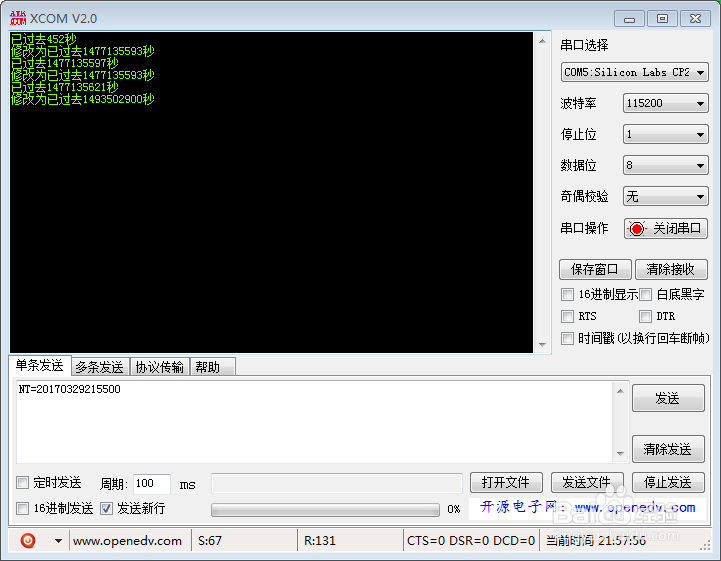

如模块出厂时间不准确则需要用户自行校对系统时间，用户自行校对系统时间需要使用USB线接到图中的USB接口上，使用串口调试助手发送数据，串口波特率：115200，数据位：8，停止位：1，校验位None，指令为：“NT=XXX”。举例：发送“NT=20170329215500”，则会将系统时间修改为2017年3月29日21时55分00秒。请注意，在收发时要选择ASCII码收发，并选择“发送新行”，不要选择“16进制”收发。

1、进行CAN总线波特率的设置

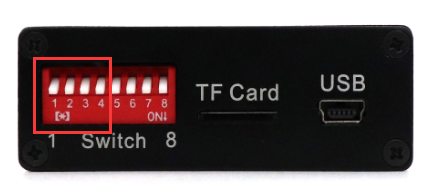

GCAN-401单路CAN总线数据存储器可以支持10K~1000K之间一组常用的波特率，可以通过操作设备侧面的拨码开关，对波特率进行配置，拨码开关位置如图所示。

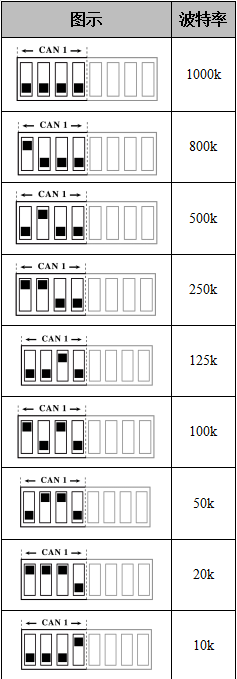

系统先不要上电，拨码开关的“1、2、3、4”号可以对CAN总线波特率进行配置，端子（5、8）有特殊定义，默认朝下，请勿随意设置。拨码开关向下默认为0，具体各波特率详见表格。

1、配置CAN总线终端电阻

GCAN-401单路CAN总线数据存储器内部已经集成标准120Ω终端电阻，可通过拨码开关选择是否接入。

1、将GCAN-401单路CAN总线数据存储器与CANBUS进行连接

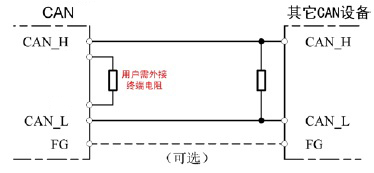

CAN总线数据存储器接入CAN总线连接方式为将CAN_H连CAN_H，CAN_L连CAN_L即可建立通信。接入120欧电阻如前一张图所示。

1、安装CAN总线终端电阻

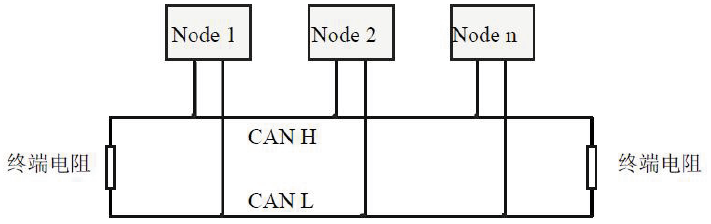

为了增强CAN通讯的可靠性，消除CAN总线终端信号反射干扰，CAN总线网络最远的两个端点通常要加入终端匹配电阻，如图所示。终端匹配电阻的值由传输电缆的特性阻抗所决定。例如双绞线的特性阻抗为120Ω，则总线上的两个端点也应集成120Ω终端电阻。CAN总线数据存储器模块采用82C251收发器，如果网络上其他节点使用不同的收发器，则终端电阻须另外计算。

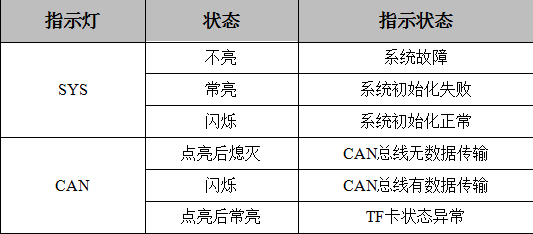

1、GCAN-401单路CAN总线数据存储器具有1个SYS指示灯用来指示系统运行状态，1个CAN指示灯用来指示CAN总线数据传输和TF卡状态。这2个指示灯的具体指示功能见表1，这2个指示灯处于各种状态的含义如表2所示。

GCAN-401单路CAN总线数据存储器上电后，系统运行状态指示灯SYS闪烁，表明设备已经供电，系统初始化成功；否则，表示系统存在电源故障。

GCAN-401单路CAN总线数据存储器上电后，CAN总线指示灯常亮，说明此时TF卡状态异常，请检查TF卡是否正确安装；CAN总线指示灯点亮后随即熄灭，说明此时TF卡状态良好，可以正常存储数据。当收到CAN数据时，CAN指示灯会伴随着数据存储频率闪烁。
