SolidWorks三维建模训练一百七十一拉伸抽壳

1、如下所示，

 打开SolidWorks软件，新建一空白的零件，

保存为：

SolidWorks三维建模训练一百七十一拉伸抽壳

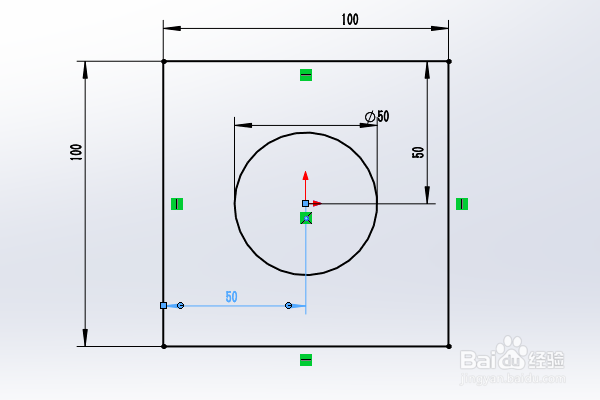

2、执行【拉伸凸台/基体——上视基准面】，进入到草图环境，

激活矩形命令，画一个正方形，边长100，边距离原点50，

激活圆命令，以原点为圆心画一个圆，直径ø50，

点击退出草图。

3、设置拉伸距离为50，

回车，完成并结束本次拉伸操作。

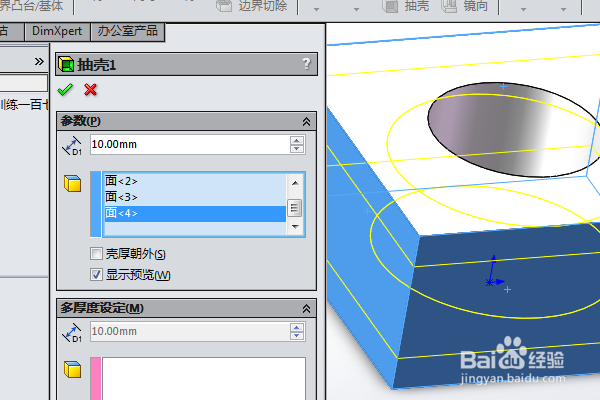

4、点工具栏中的抽壳操作，

设置厚度距离10，

点击四个侧面，回车，完成并结束本次抽壳操作。

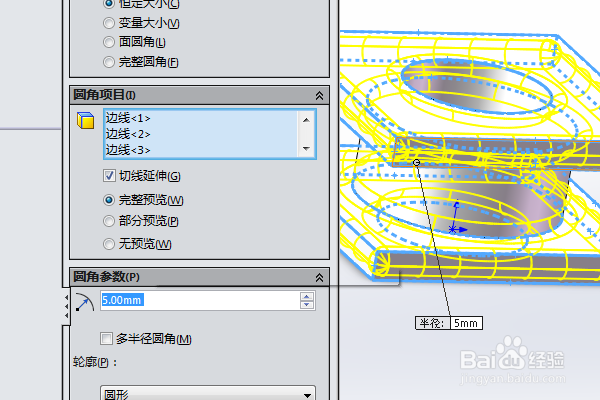

5、点击工具栏中的圆角命令，

设置半径为R5，ctrl+a，选中实体的所有的边线，

回车，完成并结束本次的圆角操作。

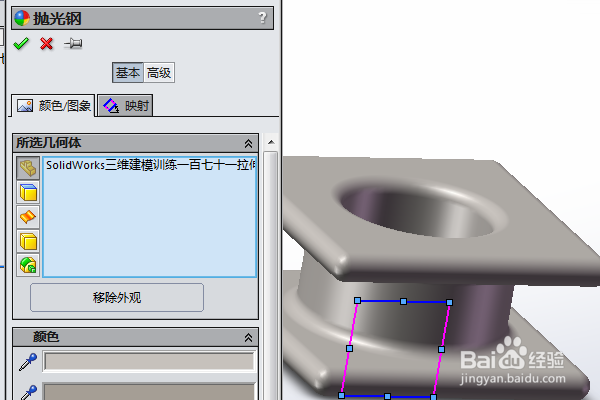

6、隐藏原点，点击实体，在弹出的临时工具栏中点击“外观——零件”，

然后在右边的外观中找到“抛光钢”效果指定给实体，

至此，

这简单实体的建模操作就演示完成，本次练习结束。
