ZCPT-W无线二次压降负荷测试仪使用方法
1．无线三线自校方法：
在测试之前，为了保证测量数据的准确性，最好每次都要进行仪器的自校，方法为：主机和分机的Ua、Un、Uc电压端子同时接到PT侧的A、B、C枷讹般身相电压线上；主分机的端子要一一对应，但请注意：B相电压要接到主机和分机黑色的Un端子。如图一所示：
图一
将电台天线和GPS天线都接到相应接口。电台天线放置在尽量高的位置。GPS天线一定要放到户外，且正上方不能有任何的遮盖，否则会影响GPS信号的接收。
首先，主机和分机都进入GPS状态屏，观察GPS信号的质量，当主机、分机的跟踪卫星定位方式为2D或3D时，方可正常测试。
分机选择“GPS测试”，主机选择“三线压降”项目，按“开始”键即自动测试，记数次数累计到60后，自动停止。
按“自检”键可将仪器根据目前的状态校准。
2．无线三线压降测试方法：
将分机放在PT侧，主机放在Wh侧，同时测量两侧的电压（主机、分机电压信号按照图二所示接线）。
PT侧A、B、C相电压线分别接到分机的Ua、Un、Uc电压端子上；
Wh侧A、B、C相电压线分别接到主机的Ua、Un、Uc电压端子上。
请注意：B相电压要接到黑色的Un端子。
图二
将电台天线和GPS天线都接到相应接口。电台天线放置在尽量高的位置。GPS天线一定要放到户外，且正上方不能有任何的遮盖，否则会影响GPS信号的接收。
首先，主机和分机都进入GPS状态屏，观察GPS信号的质量，当主机、分机的跟踪卫星定位方式为2D或3D时，方可正常测试。
分机选择“GPS测试”，主机选择“三线压降”项目，按“开始”键即自动测试，记数次数累计到60后，自动结束。
可选择将测试结果打印出来，或保存在内存中。
3．无线四线自校方法：
按照图三接线：
图三
将电台天线和GPS天线都接到相应接口。电台天线放置在尽量高的位置。GPS天线一定要放到户外，且正上方不能有任何的遮盖，否则会影响GPS信号的接收。
首先，主机和分机都进入GPS状态屏，观察GPS信号的质量，当主机、分机的跟踪卫星定位方式为2D或3D时，方可正常测试。
分机选择“GPS测试”，主机选择“四线压降”项目，按“开始”键即自动测试，记数次数累计到60后，自动停止。
按“自检”键可将仪器根据目前的状态校准。
4．无线四线压降测试方法：

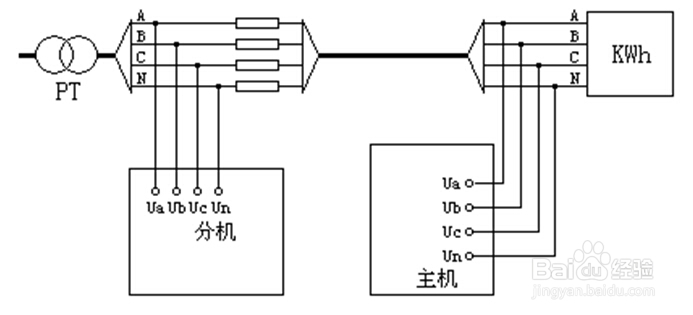

将分机放在PT侧，主机放在Wh侧，同时测量两侧的电压（主机、分机电压信号按照图四所示接线）。
PT侧A、B、C、N相电压线分别接到分机的Ua、Ub、Uc、Un电压端子上；
Wh侧A、B、C、N相电压线分别接到主机的Ua、Ub、Uc、Un电压端子上。
请注意：各相电压要按颜色接到相应的电压端子上。
分机选择“GPS测试”，主机选择“四线压降”项目，按“开始”键即自动测试，记数次数累计到60后，自动结束。
可选择将测试结果打印出来，或保存在内存中。
图四
5．外部同步信号无线测试
当GPS信号无法正常接收时，可用外部同步信号进行测试。利用随机所配备的专用外同步信号线进行同步，其他接线不变。
不同的是分机要选择“外部同步信号测试项目”。
6．三线PT负荷测试方法：

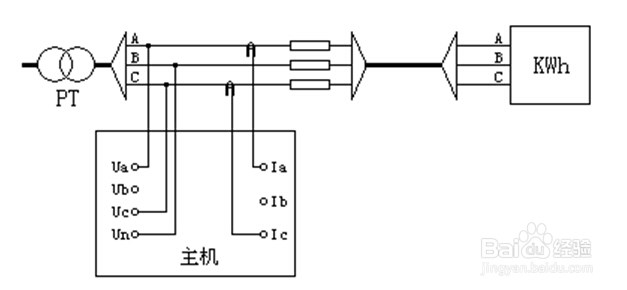

用主机在PT侧进行测试。其中电压用PT侧通道测量，电流用钳形电流互感器测量，按图五接线：
图五
PT侧A、B、C相电压线分别接到主机的PT侧电压端子Ua、Un、Uc上；用A、C两把钳形电流互感器分别接到PT侧A、C相上，注意：相别一定要对应，否则测试结果不正确。
选择“三线PT负荷”项目进行测试，按“开始”键即自动测试，记数次数累计到60后，自动结束。可打印测试结果。
7．四线PT负荷测试方法：
用主机在PT侧进行测试。其中电压用PT侧通道测量，电流用钳形电流互感器测量，按图六接线：
图六
PT侧A、B、C、N相电压线分别接到主机的PT侧电压端子Ua、Ub、Uc、Un上；用三把钳形电流互感器分别接到PT侧各相上，注意：相别一定要对应，否则测试结果不正确。
选择“四线PT负荷”项目进行测试，按“开始”键即自动测试，记数次数累计到60后，自动结束。可打印测试结果。
8．CT负荷测试方法：

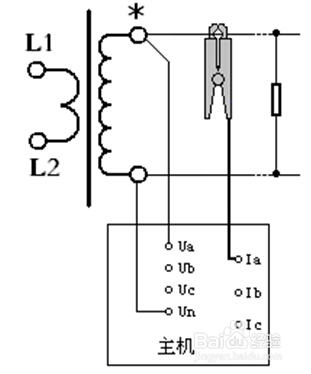

用主机在CT端口侧进行测试。其中电压用A相电压通道测量，电流用A相钳形电流互感器测量，按图七接线：
图七
注意：相别一定要对应，否则测试结果不正确。
选择“CT负荷”项目进行测试，按“开始”键即自动测试，记数次数累计到60后，自动结束。可打印测试结果。
附：注意事项
1．为了达到最高的测试精度，请在使用前要加电预热20分钟。
2．测量接线一定要严格按说明书操作。
3．测试之前一定要认真检查接线是否正确。
4．最好使用有地线的电源插座。
5．不能在电压和电流过量限的情况下工作。
6．钳形电流互感器要保持钳口的清洁，避免因污秽影响钳子的测试精度。
7．仪器在室外使用时，尽可能避免或减少阳光对液晶屏直接曝晒。
8．仪器最好等用完电后再进行充电，充电时间最好在6小时以上。
9．在测量过程中一定不要直接接触被测线路的金属部分，以避免被电击伤。
