不连续区域0的虚链路怎么设置

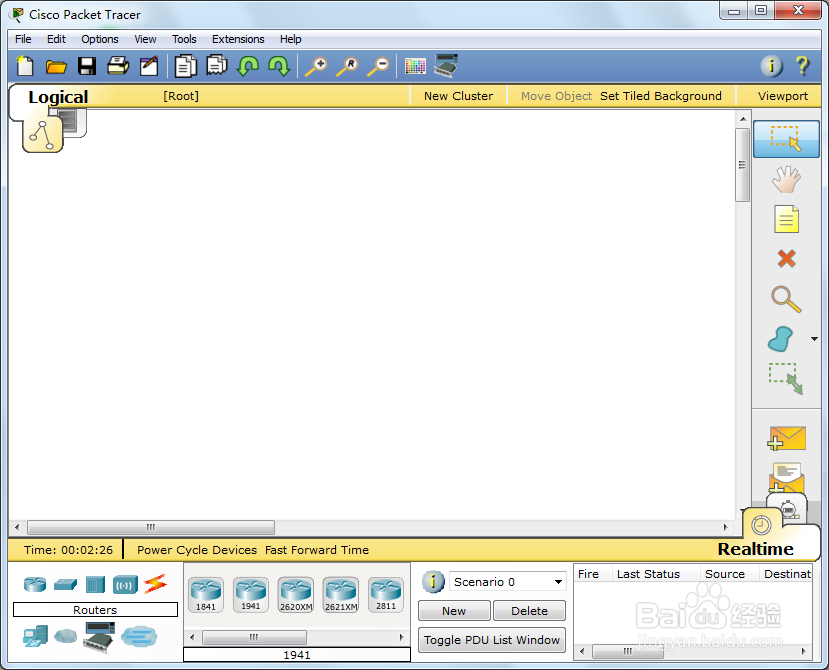

1、首先打开可以编辑ospf链路的软件，并熟悉一下软件的构造，如下图所示：

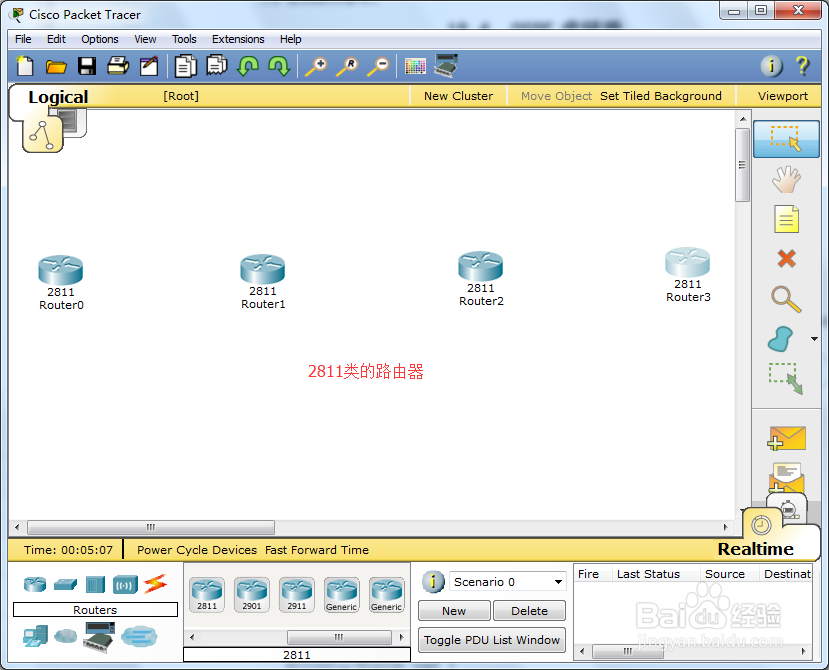

2、将4台2811类的路由器拖出来，并一系列排列好起来，如下图所示：

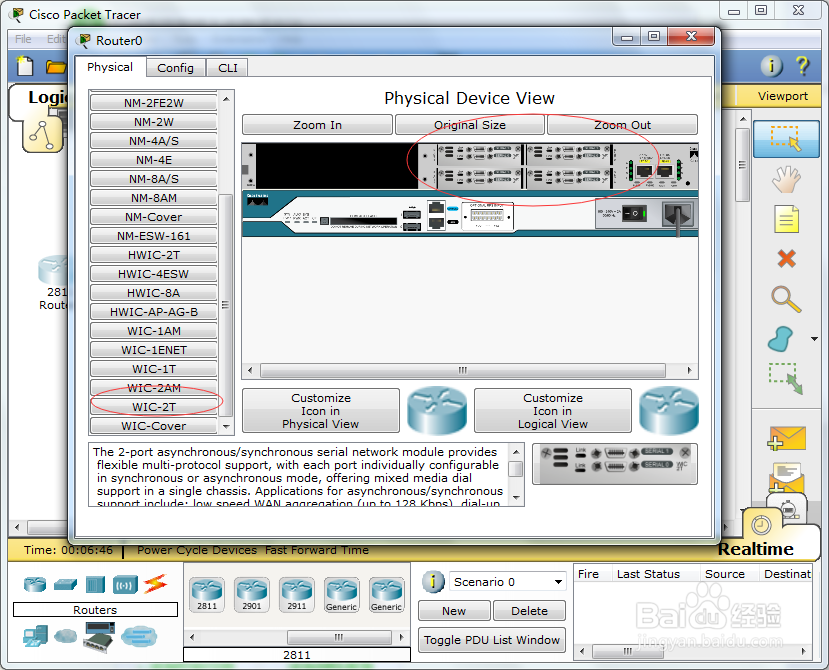

3、各次打开各个路由器，先把电源开关关闭了，将“wic-2t”插进拖进去电源插件那一块，如下图所示：

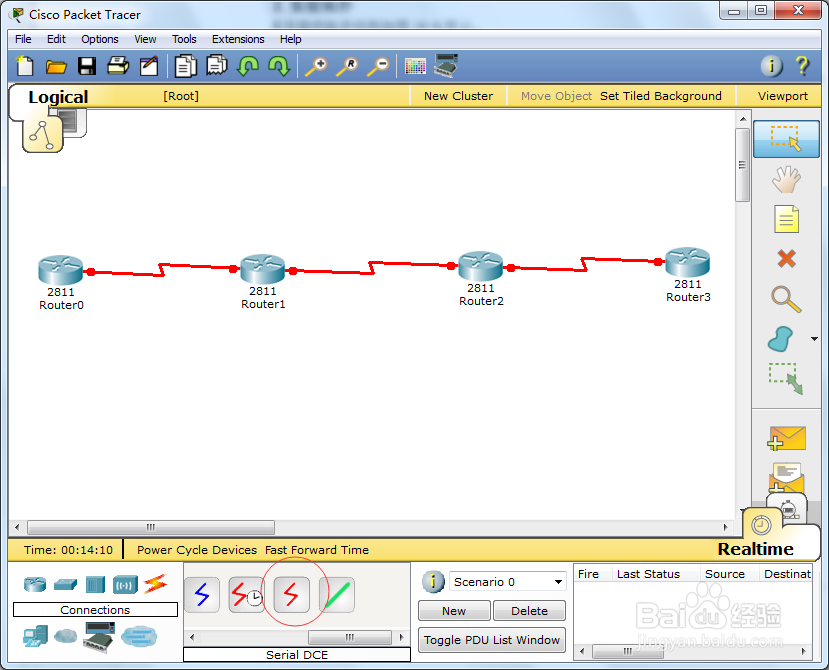

4、用线缆将各个路由器连接起来，如下图所示：

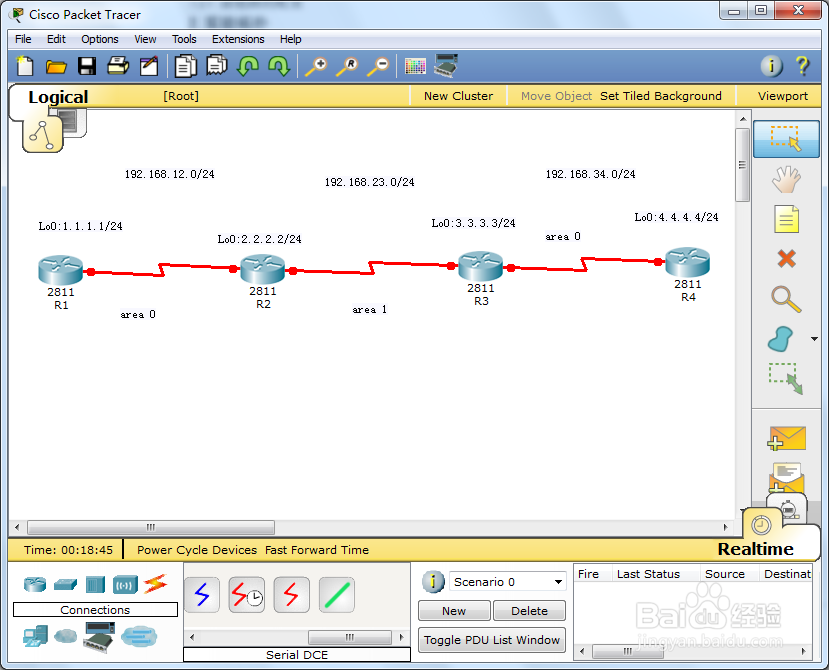

5、有规划地规划好每台平台所需配的信息，这样尽量避免了因配置的问题而导乱思维，如下图所示：

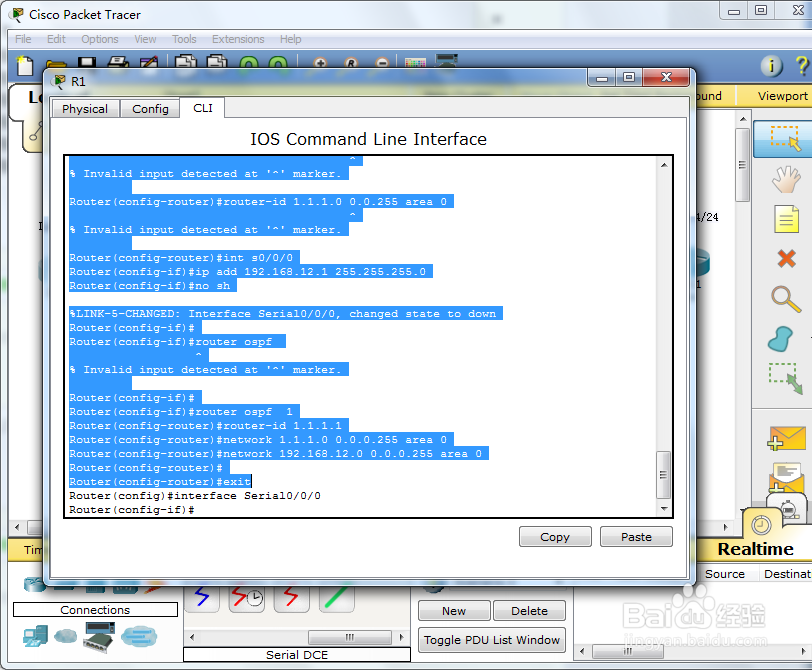

6、打开路由器R1，进入路由器配置，代码命令是：

Router>enRouter#conf tRouter(config-router)#int s0/0/0Router(config-if)#ip add 192.168.12.1 255.255.255.0Router(config-if)#router ospf  1Router(config-router)#router-id 1.1.1.1Router(config-router)#network 1.1.1.0 0.0.0.255 area 0Router(config-router)#network 192.168.12.0 0.0.0.255 area 0如下图所示：

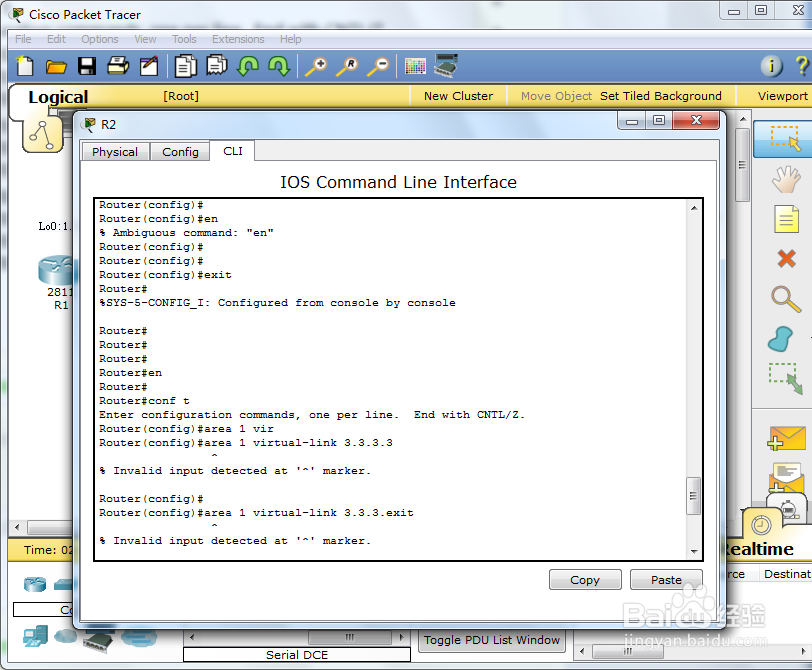

7、进入到R2路由器，配置命令是：Router>enRouter#conf tEnter configuration commands, one per line.  End with CNTL/Z.Router(config)#int s0/0/0Router(config-if)#ip add 192.168.12.2 255.255.255.0Router(config-if)#no sh

Router(config-if)#router ospf 1Router(config-router)#network 2.2.2.0 0.0.0.255 area 0Router(config-router)#network 192.168.12.0 0.0.0.255 area 0

Router(config-router)#network 192.168.23.0 0.0.0.255 area 0Router(config-router)#int s0/0/1Router(config-if)#ip add 192.168.23.1 255.255.255.0Router(config-if)#no sh

如下图所示：

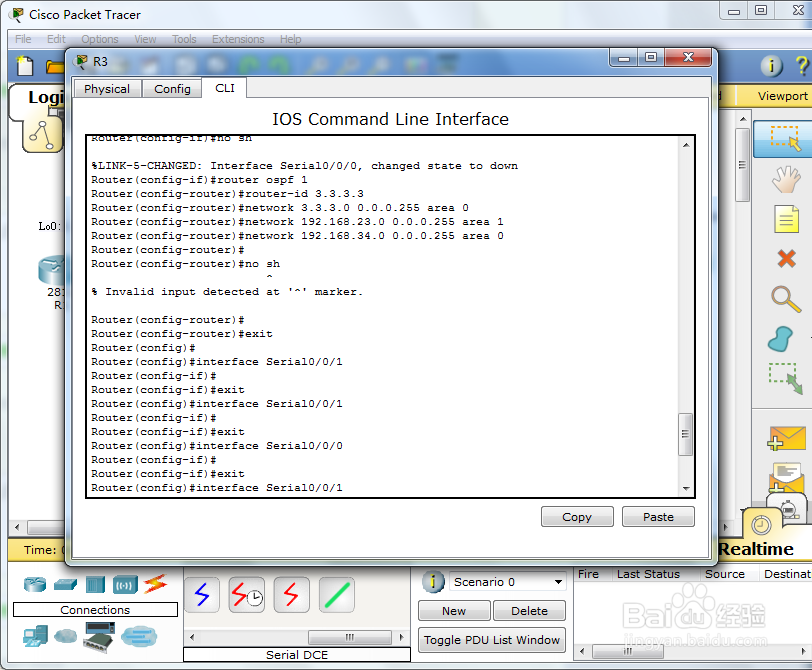

8、打开R3路由器，进行配置，配置命令是：

Router>enRouter#conf tRouter(config)#int s0/0/1Router(config-if)#ip add 192.168.23.2 255.255.255.0Router(config-if)#int s0/0/0Router(config-if)#ip add 192.168.34.1 255.255.255.0Router(config-if)#no sh

%LINK-5-CHANGED: Interface Serial0/0/0, changed state to downRouter(config-if)#router ospf 1Router(config-router)#router-id 3.3.3.3Router(config-router)#network 3.3.3.0 0.0.0.255 area 0Router(config-router)#network 192.168.23.0 0.0.0.255 area 1Router(config-router)#network 192.168.34.0 0.0.0.255 area 0

如下图所示：

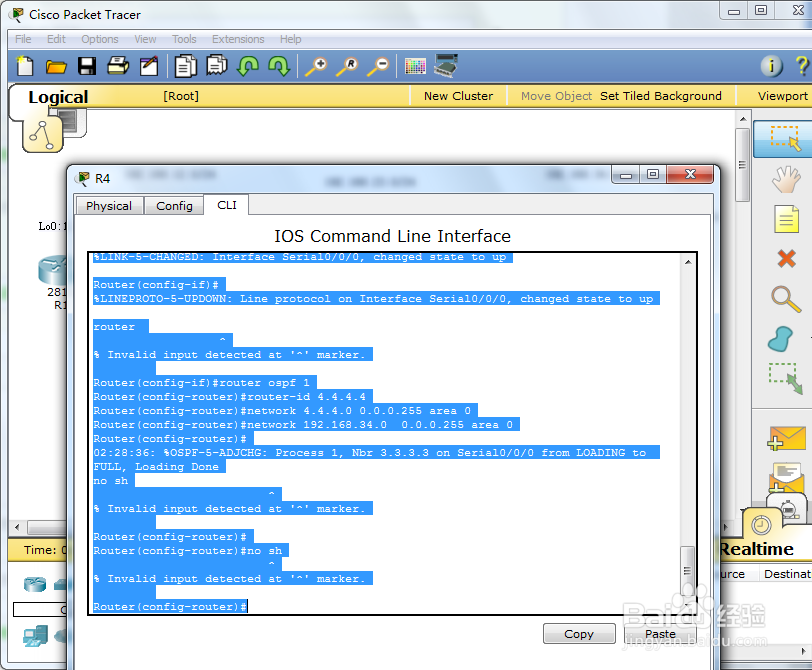

9、进入R4路由器配置，配置命令是：

Router>enRouter#conf tRouter(config)#int s0/0/0Router(config-if)#ip add 192.168.34.2 255.255.255.0

Router(config-if)#router ospf 1Router(config-router)#router-id 4.4.4.4Router(config-router)#network 4.4.4.0 0.0.0.255 area 0Router(config-router)#network 192.168.34.0  0.0.0.255 area 0

如下图所示：

10、用“show IP route ”查看网络配置情况，如下图所示：
