智慧水务综合管理平台

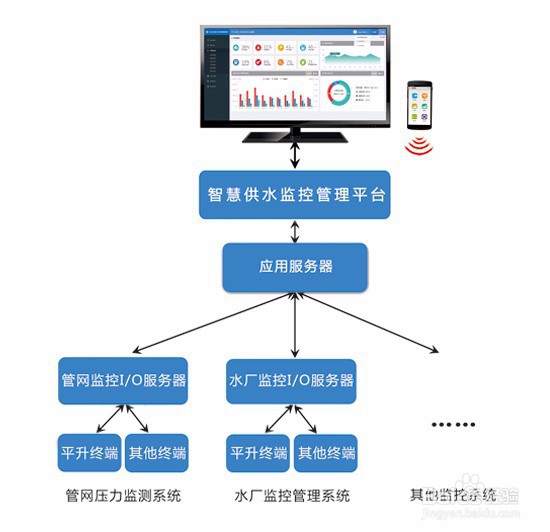

软件平台整合方案: 自来水公司由于建设周期长，一般存在多个不同厂家的监控产品，例如管网压力监测系统、泵站远程监控系统、分区计量管理系统等。众多供水监控系统自成体系、信息孤立、管理困难。如何管理众多监控系统，成为了自来水公司的工作难点。平升研发的智慧供水监控管理平台，完美解决了这一难题。对于原有系统，我公司提出了两种经济合理的整合方案。 首先了解一下平升智慧水务综合管理平台结构：

工具/原料

平升

整合方案

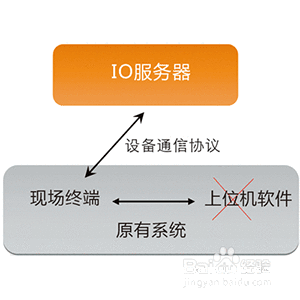

1、舍弃掉原有上位机软件系统，使用平升智慧供水监控管理平台直接与原有现场终端直接通讯。

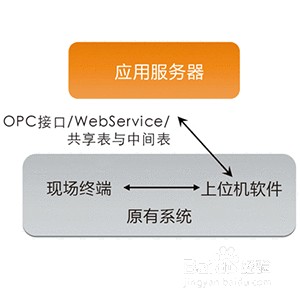

2、平升智慧供水监控管理平台与原有上位机软件对接。

软件概述

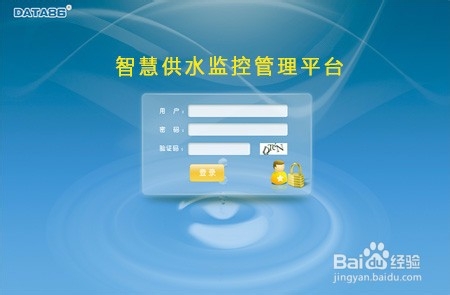

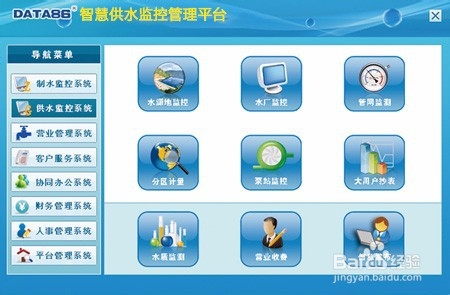

1、智慧水务综合管理平台集水源地取水、水厂制水、管网配水、大客户用水等多环节监控于一身，对供水各个环节进行统一管理，并可对供水系统工况进行科学统计和智能分析，为供水系统的高效调度和优化运行发挥了重要作用。

典型应用

应用案例-县级水司水厂远程监控系统解决方案

1、项目需求廊坊某县级自来水公司有两个水厂，一水厂就在水司院内；二水厂距离水司很远。以前，管理部门需每月派人到现场核对流量数据以收取水资源费。为加强过程监管、改变传统管理方式，管理部门于今年上半年建设了水资源远程监控管理系统，我公司提供了相应的监控设备和软件。目前，两个水厂完全依靠人工管理。工作人员轮流到现场值守，手动启、停泵并记录泵的运行状态和电流、电压等数据，工作效率低且成本高。而且，调度部门无法全面掌握各水厂的运行状态，给统筹管理带来很多不便。

2、现剑钕饿粪场情况一水厂：需监测2个进口管道流量、1个水池水位、1个出口压力、1个出口流量；监控5台加压泵：1#、2#、3#泵都是30KW，启动方式为变频一拖三；4#、5#泵都是55KW，启动方式为变频一拖一。二水厂：加压间有一套PLC自动控制系统，已实现对进/出口管道流量、水池水位、出口压力的监测和4台加压泵的集中监控；加药间也有1套PLC自动控制系统，自动控制加药设备的运行。监控中心：监控中心计划设置于水司办公楼内。水司具备公网固定IP，一水厂和二水厂可通过VPN与水司联网。

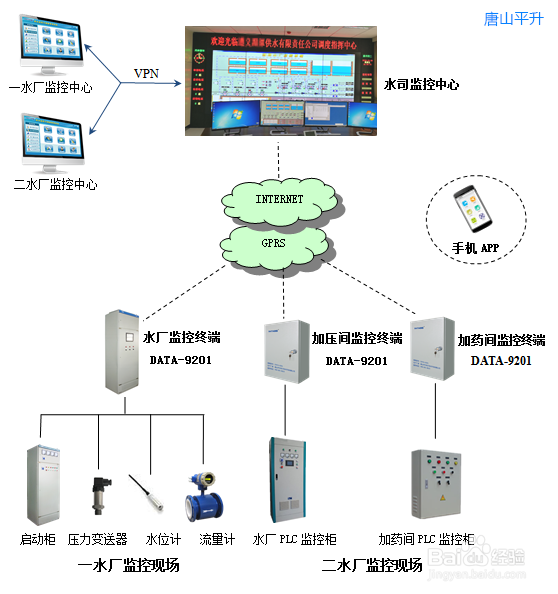

3、系统构成本解决方案包括监控中心、通信网络、监控终端和现场设备四大部分组成，系统拓扑图如下：

4、监控终端根据两个水厂的工艺及现场设备状况，我们为该水司定制了两种现场汰拶珏茧监控终端：①一水厂监控终端：一水厂内未实现数据集中采集和设备集中监控。 因此，一水厂监控终端内配就女蒿鸳置了通用控制器DATA-7301和DATA-7302以实现数据采集和泵组监控，并通过GPRS模块DATA-6108与水司监控中心实现远程通信。②二水厂加压间和加药间监控终端：二水厂的加压间和加药间已通过现场PLC监控柜实现了数据的集中采集和泵组/加药设备的集中监控。因此，加压间和加药间监控终端通过控制器DATA-7203对接PLC，通过GPRS模块DATA-6108与水司监控中心远程通信即可实现系统功能要求，充分利用了水厂现有设备，大大降低了系统改造成本。

5、系统功能信息采集：电流、电压、压力、频率、流量、水位、泵咽疖纲掇状态、泵故障等信息采集。远程控制：远程控制泵的启、停；远程切换手动、自动控制模式。故障报警：压力、水位、频率超限报警；傥激穴磕泵组欠/过压、欠/过流、故障报警。图形显示：基于水厂工艺的图形界面展示，包括报警信息闪烁、实时数据显示等。数据存储：数据库实时存储生产过程数据，并为其它应用系统提供数据接口。报表打印：根据生产管理要求，提供数据统计、分析报表打印。分级管理：1）水司监控中心集中监测两个水厂的运行状态和运行数据，统筹调度和管理；2）水厂监控中心监控各自水厂的设备运行状况和生产数据，手动或自动控制设备运行。
