CAD经典图例解析

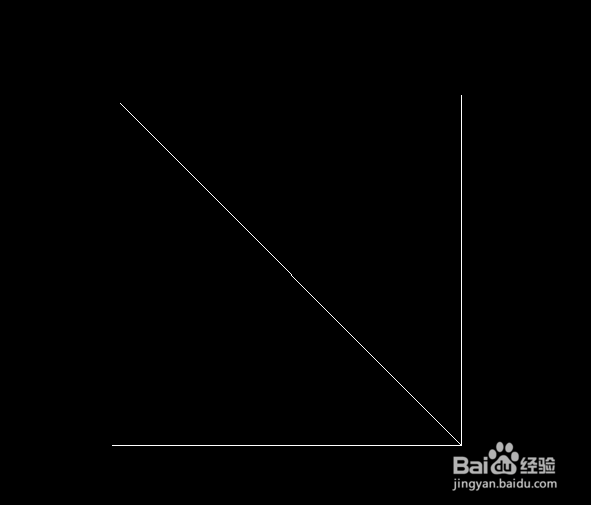

1、画两条相互垂直辅助线长100，画角平分线如图

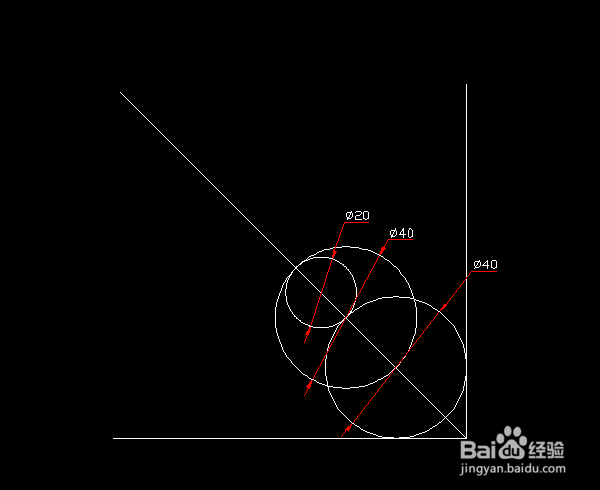

2、以用c，t命令画与两辅助线相切的半径为20的圆，与角平分线相交一点，再以交点为圆心，画半径20的圆，再用c，2p命令画直径为20小圆（几何关系符合题设要求），位置如图

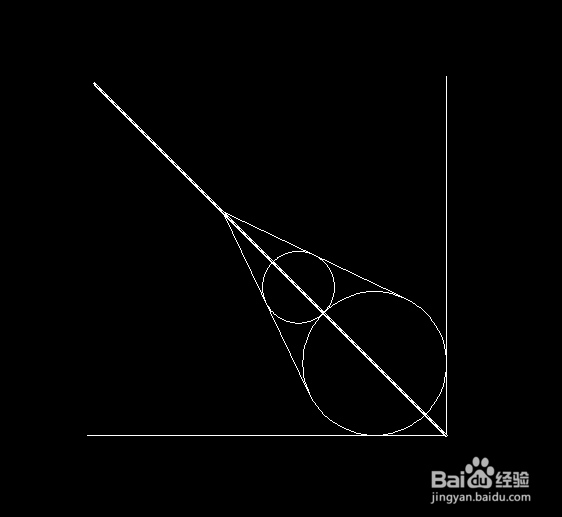

3、画大圆和小圆的公切线，命令输入l，tan，选择大圆切点，tan，选择小圆切点，得到一条公切线，同理画出第二条，再用ex延长命令使其相交，必交于一点，如图

4、过切线延长线交点画垂直于辅助线的两条直线段，裁剪删除多余部分，sc，r，选择正方形一条边长，新距离输入100，得到所求图形，h填充，area，o，选择填充区域，得出面积，如图
