如何使用PowerDesigner画ER图

1、选择File-->New,弹出如图所示对话框，选择CDM模型（即概念数据模型）建立模型完成概念数据模型的创建选择新增的CDM模型，右吁炷纪顼击，在弹出的菜单中选择“Properties”属性项，弹出如图所示对话框。在“General”标签里可以输入所建模型的名 称、代码、描述、创建者、版本以及默认的图表等等信息。在“Notes”标签里可以输入相关描述及说明信息。当然再有更多的标签，可以点击 "More>>"按钮

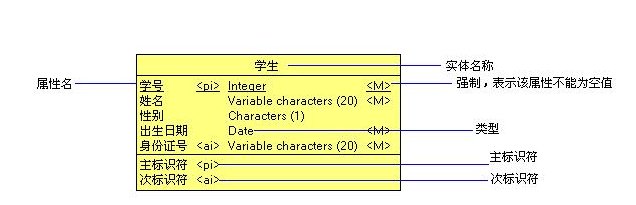

3、在上述窗口的“Attribute”选项标签上可以添加属性点击插入属性按钮，弹出属性对话框

5、当Standard checks 或Rules 不能满足检查的要求时，可以在Additional Checks选项卡的Server子页上，通过SQL语句中使用%MINMAX%、%LISTVAL%、%RULES%、%UPPER%、%LOWER% 几个变量来定义Standard和Rule
