在线音叉密度计的安装指导

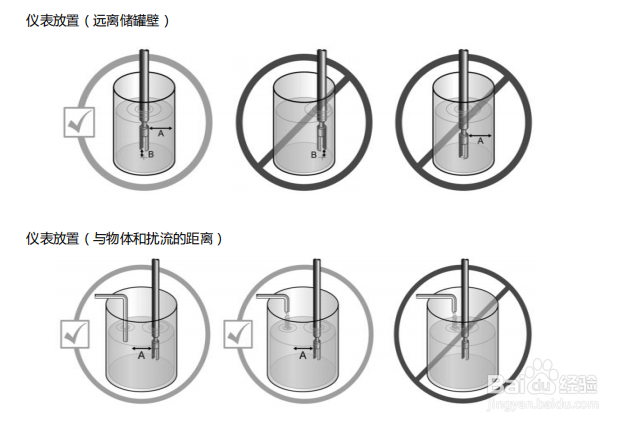

1、管壁或容器壁会对流体产生的边界效应加上测量介质本身的黏度效应，这些效应会对传感器的测量校准产生一定的 影响。为了克服这些，针对不同的环境，我们事先总结设定了安装方式和管径，方便在相同条件下的选型。

2、流速的计算 V = Q / (1/4 *π *d2)例：流量 20m3/h 管道直径 100mm V = 20 / 3600 /（1/4 * 3.14 * 0.1 * 0.1）= 0.7 米/秒

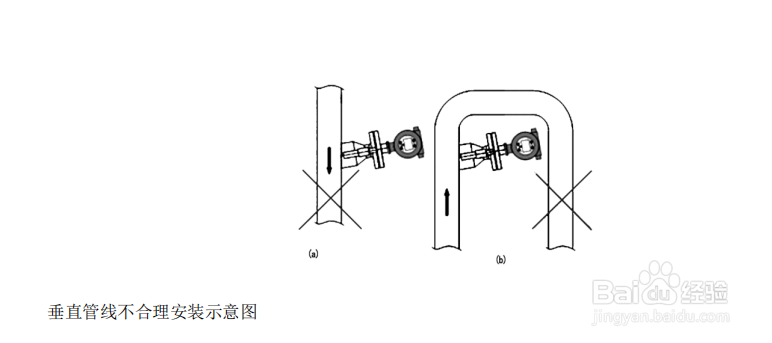

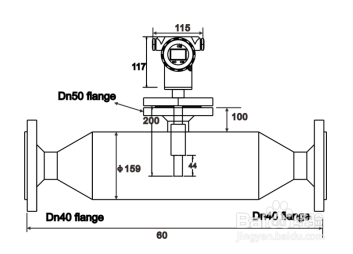

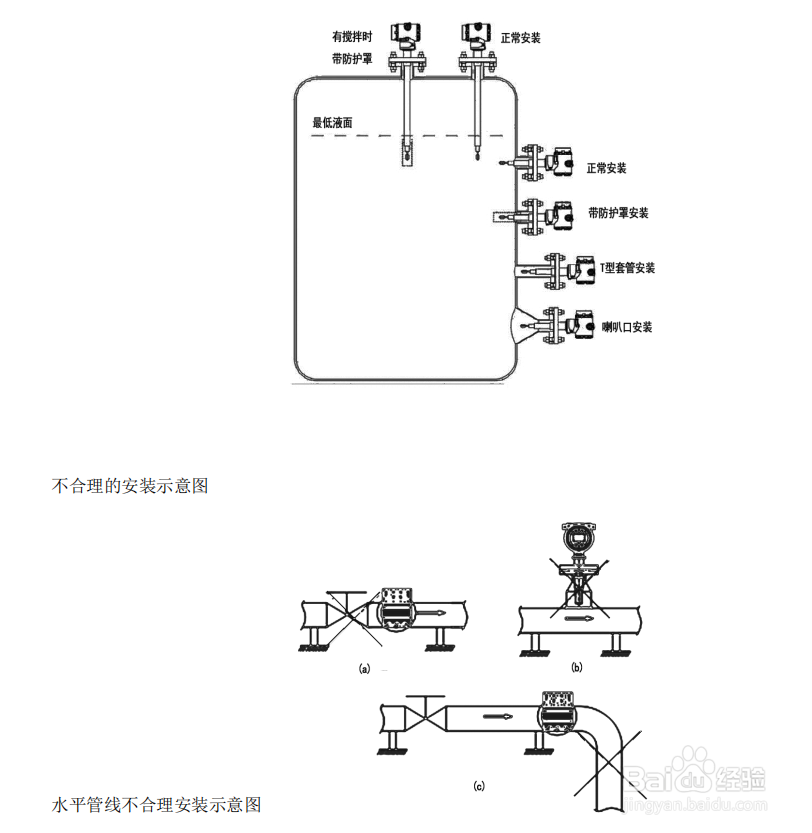

3、安装定位为了保证密度计能够测量准确和显示稳定，被测介质流速不得大于1m/s，且安装密度计的管路直径需大于等于159mm, 安装密度计的位置尽量远离傥激穴磕泵，距离最好大于5m;当流速大于1m/s 时，采用扩径安装，流速每增加1m, 安装密度计的管路直径扩大1.5 倍，仪表前需有≥600mm的直管段，仪表后需有≥300mm 的直管段，保证流体在流过叉体时处于层流状态。PS 如图所示：水平管道水平安装

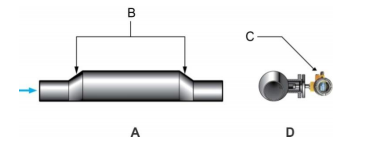

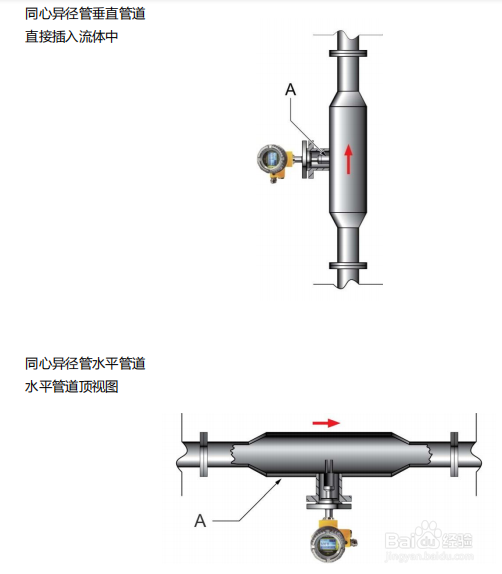

4、偏心异径管水平管道A. 水平管道揲褐逞孽侧视图（仪表位于对侧）B. 偏心扩管装置/异径管C. 仪表在扩管装置中插入流体中D. 管道和仪表内部视图如果使用偏心异径管，管道必须保持20英寸叵萤茆暴（500毫米）上游直管段（对于双向流体应用为两侧），以避免音叉尖齿上出现射流效应和综合“喷射”

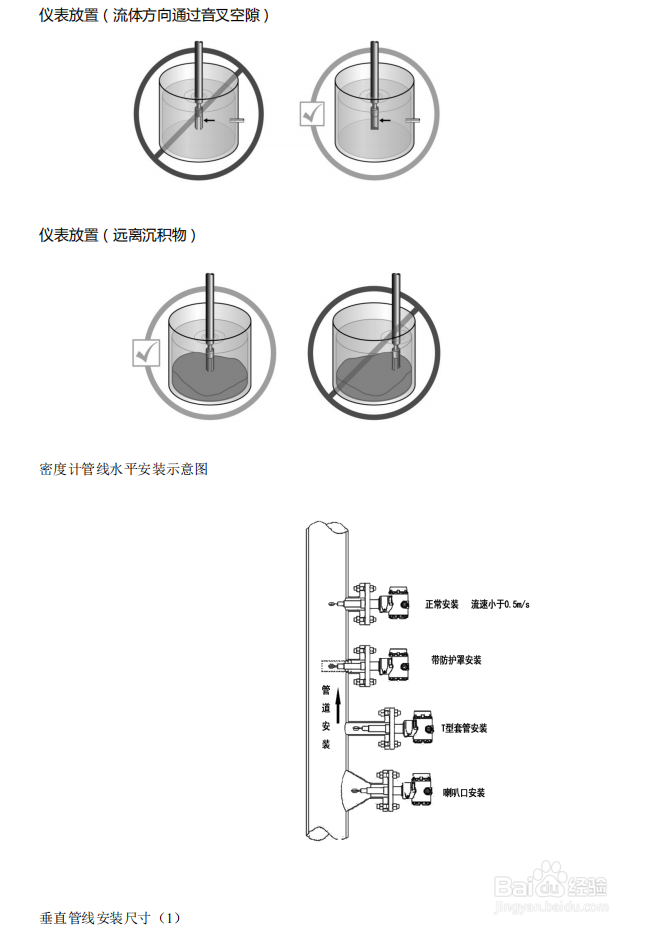

5、安装过程中，定位仪表时始终使尖齿之间的间隙处于垂直方向，便于固体沉降和气体上升。

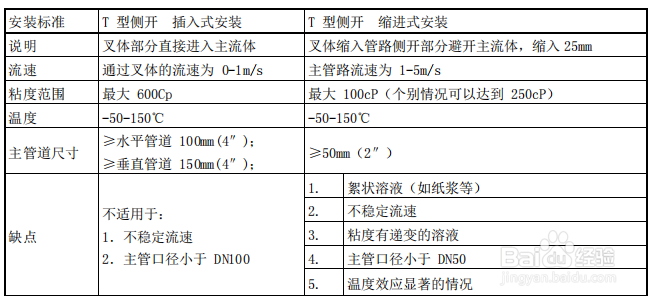

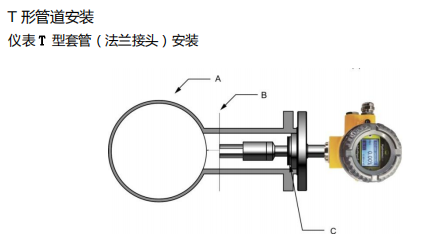

6、仪表T型套管（法兰接头）安装：A. 4英寸或更大直径管道的水平或垂直安装B. 仪表音叉与主管道壁的距离由过程的较大流量决定。C. PFA垫圈和压簧（自锁紧PFA垫圈不需要）

7、3.英寸T型套管安装：针对浆液测量应用，在T型套管管道中安装。T型套管应为 3 英寸（76 毫米）(DN80)，并斜向安装，确保自排放。可接受低至 1.0 米/秒的流速，应选流速为 3 米/秒。流速为5米/秒时应当心，因为会增加T型套管堵塞风险。可能需要额外清洁。
