SU怎么导入CAD图纸

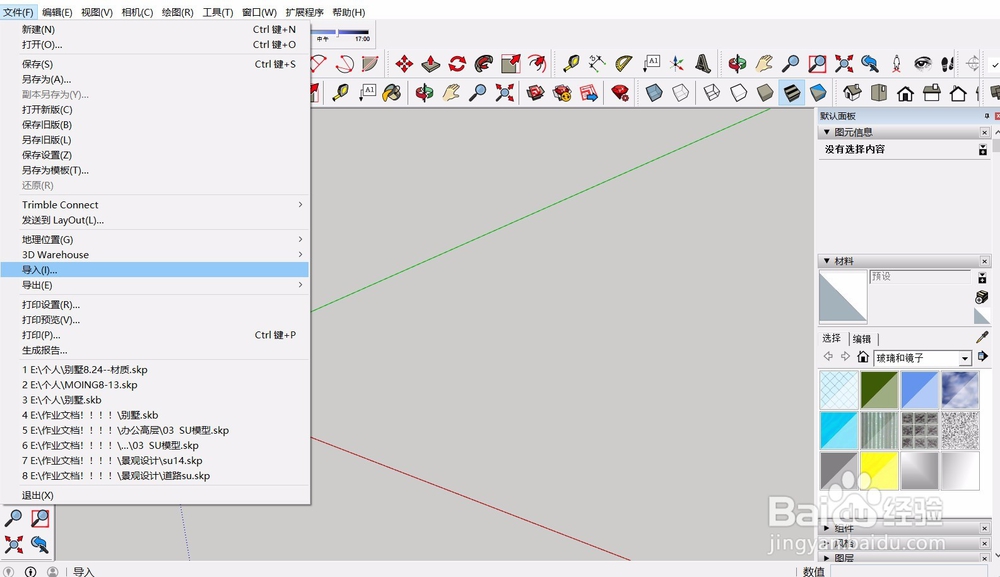

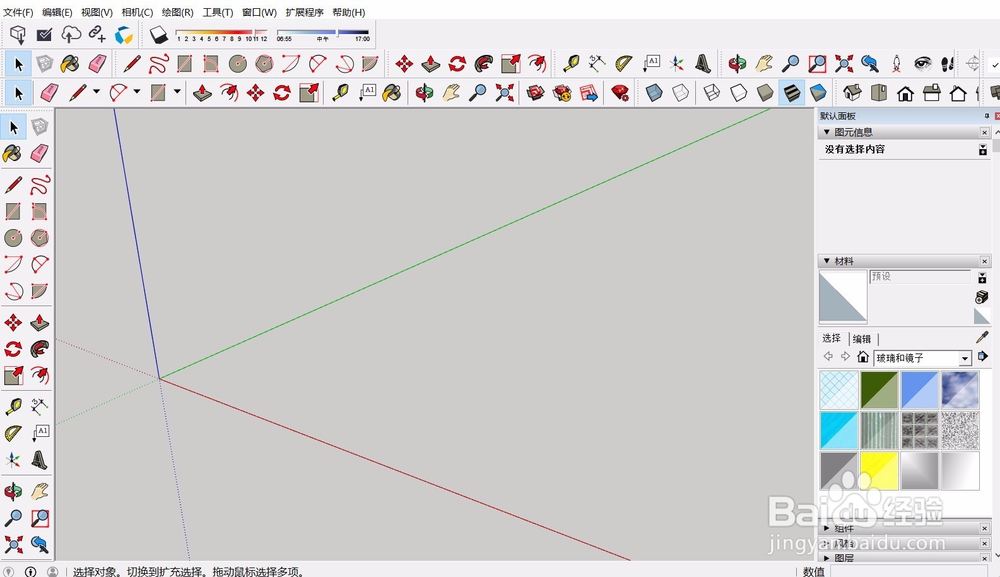

1、我们开启SketchUp，确定模板为毫米模板，这样就可以和CAD的图纸相对应，然后我们点击SketchUp菜单栏中的文件选项。

2、在文件菜单中，我们就可以看到导入的选项，直接点击导入，系统就会弹出导入文件的文件浏览窗口。

3、在文件浏览窗口中，我们直接点击对应的CAD图纸进行导入，直接选中后点击右下角的导入，即可进行图纸的扫描导入。

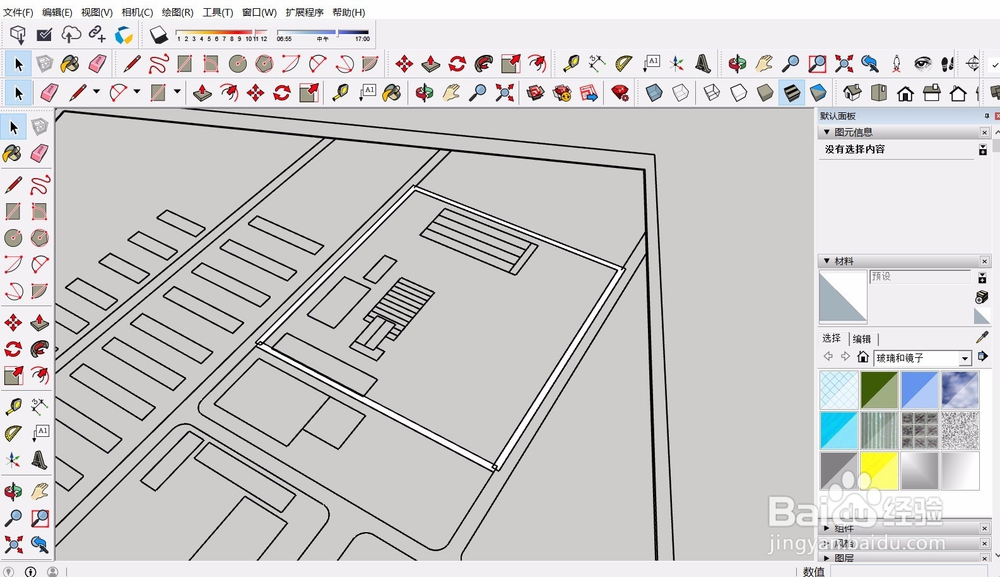

4、等待系统处理完毕之后，就会自动导入我们的图纸文件到SU模型中，系统会自动以X轴和Y轴为标准进行图纸的放置。

5、完成图纸的导入后，CAD的图纸线条会全部变成SU的基础线条，并且没有任何的颜色和属性设置，我们可以利用SU工具对线条进行处理。

6、简单的CAD图纸，我们可以利用铅笔工具描绘，从而获得完成的可拉伸模蕞瞀洒疸型，同时在建立模型的时候，注意编组操作，方便我们后期进行维护和修改。
