CAD执行【构造线】后各命令行中选项的含义

2025-06-08 08:30:44

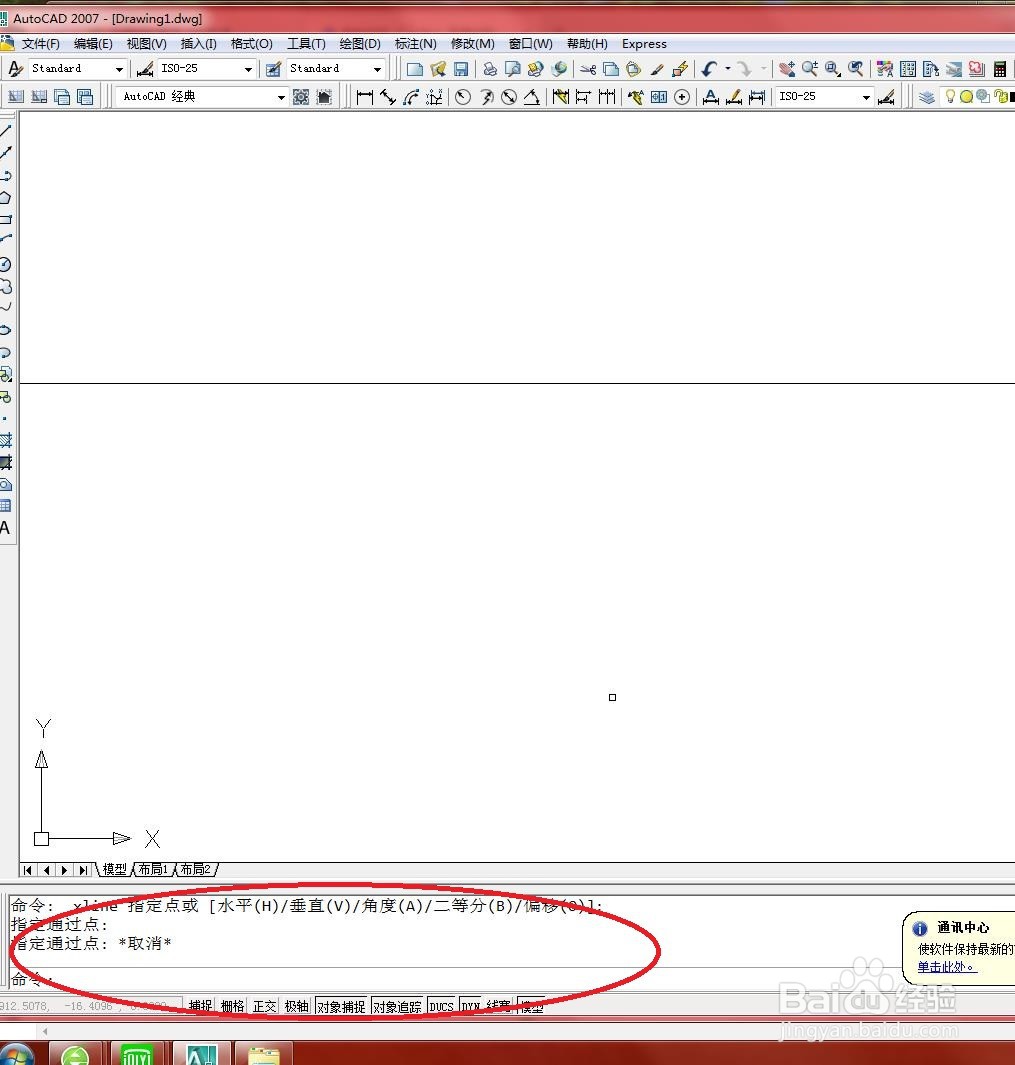

1、选择【绘图】/【构造线】菜单命令,如下图所示

CAD执行【构造线】后各命令行中选项的含义

2、命令行提示如下图所示。

CAD执行【构造线】后各命令行中选项的含义

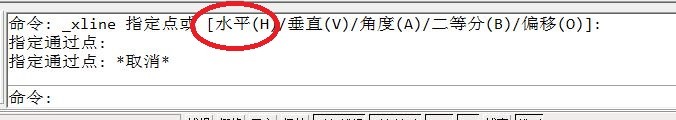

3、水平(H):创建一条通过定点且平行于x轴的参照线。

CAD执行【构造线】后各命令行中选项的含义

4、垂直(V):创建一条通过选定点且平行于y轴的参照线。

CAD执行【构造线】后各命令行中选项的含义

5、角度(A):以指定的角度创建一条参照线。

CAD执行【构造线】后各命令行中选项的含义

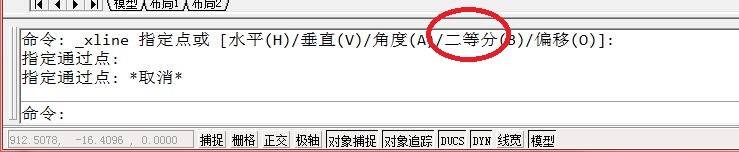

6、二等分(B):创建一条参照线,此参照线位于由三个点确定的平面中,它经过选定的角顶点,并且将选定的两条线之间的夹角平分。

CAD执行【构造线】后各命令行中选项的含义

7、偏移(O):创建平行于另一个对象的参照线。

CAD执行【构造线】后各命令行中选项的含义
