如何使用Rodin 4D软件修型

数据处理需掌握以下知识：处理iSense扫描获取的数据、使用Rodin 4D软件进行处理、输出操作报告、了解Rodin 4D软件、掌握Rodin 4D软件的使用方法和分析报告的必要性（参考微课视频转载自3D经纬）。

Rodin 4D扫描

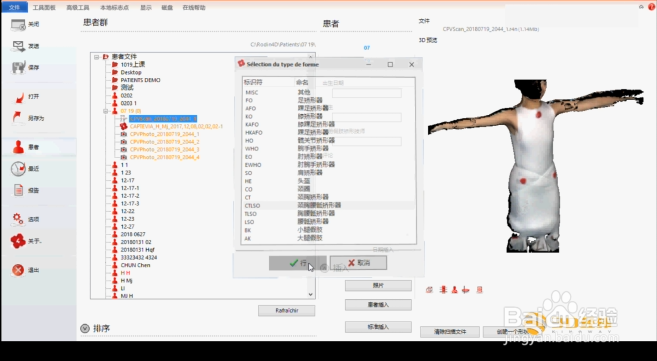

1、Rodin 4D结合iSense扫描仪使用，打开移动设备上的软件点击【扫描】，使用移动设备围绕目标物体四周进行扫描，扫描过程无需进行预热以及校准，扫描结束后点击【完成】即可。扫描采集的数据为Mesh格式文件，扫描后的结果能再移动设备上预览。可以方便快捷地发现扫描过程是否存在缺漏，数据可通过Rodin 4D软件进行存档。命名好文件夹以及文件名称点击【保存】即可。

调整数据

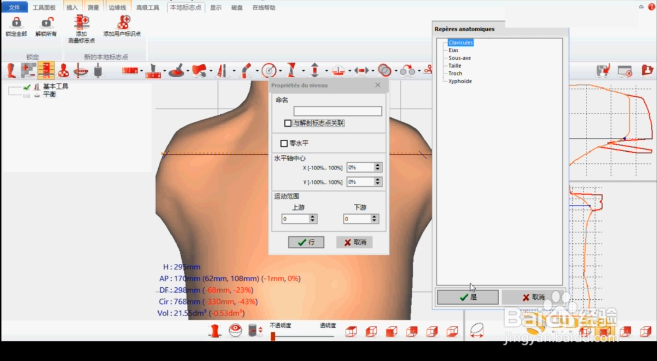

1、导入数据后调整数据的方位，根据操作提示对数据进行旋转调整，调整后点击【下一个】，计算完成后继续点击【下一个】，得出修型形状的限制范围。调整底部至大半径使限制范围尽量贴合体型。继续点击【下一个】，计算后得到至终的形状，设定好截面限制，只需保留颈胸至腰部即可，设置好后点击【完成】。

2、点击【照片】插入图像数据，调整合适的图片尺寸，完成图像导入。点击【区域】使用鼠标左键绘制区域，点击【完成轮廓】绘制边缘线，绘制边缘线需随着区域的走向。点击【完成边缘】设置总体振幅进行变形，输入数值为“-10”，峰值自动随振幅变化，适当调整过滤面积区域设置完成后点击“√”。根据矫正支具的区域变形以及受力情况得出如上模型。点击【边缘线】命令，点击【行】，软件自动按照模型边缘生成边缘线，可通过左键拖动进行编辑。根据矫正受力情况得出支具的轮廓，点击导出的STL即可输出STL文件。
