怎么测图纸中图形尺寸和长度 图纸图形标注方法

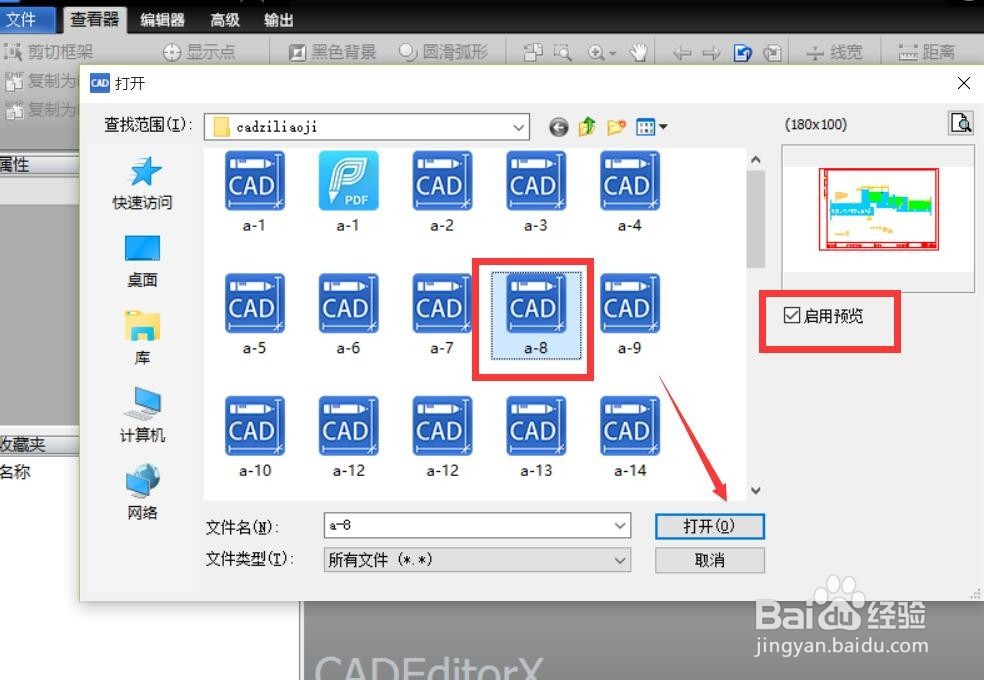

1、对于CAd文档中图形的尺寸和距离，我们需要借助相关CAD编辑器工具来实现，如图所示，利用“打开”窗口预览相关CAd文档。

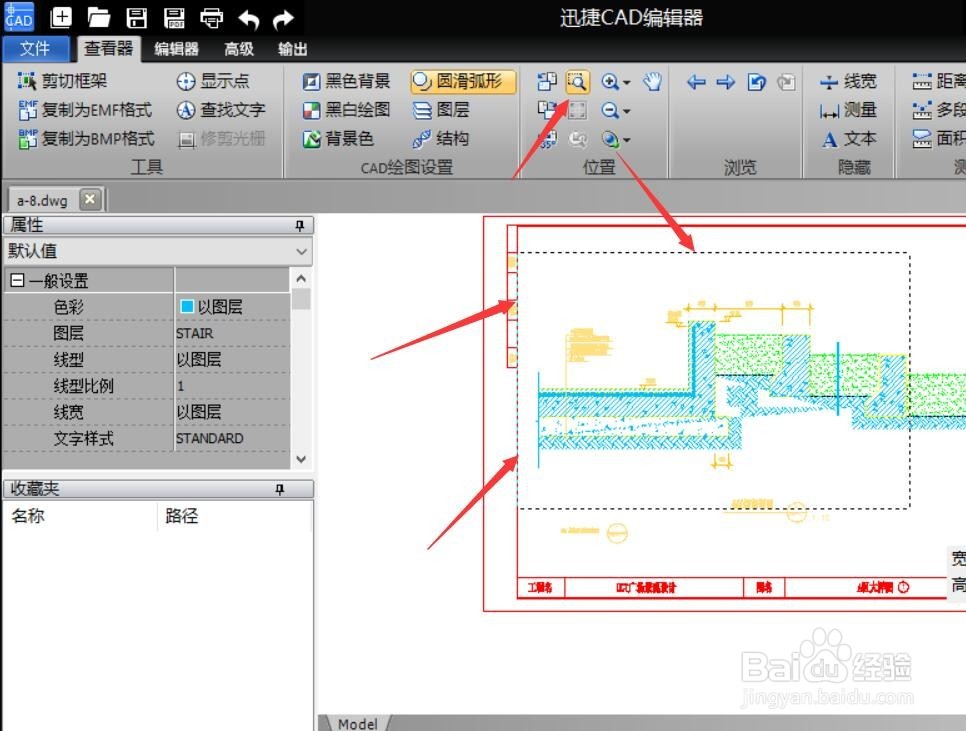

2、当通过CAD编辑器打开对应的CAd文档后，我们就可以借助位置列表中的缩放工具，针对CAd工程图纸文档中的部分关键内容进行缩放。

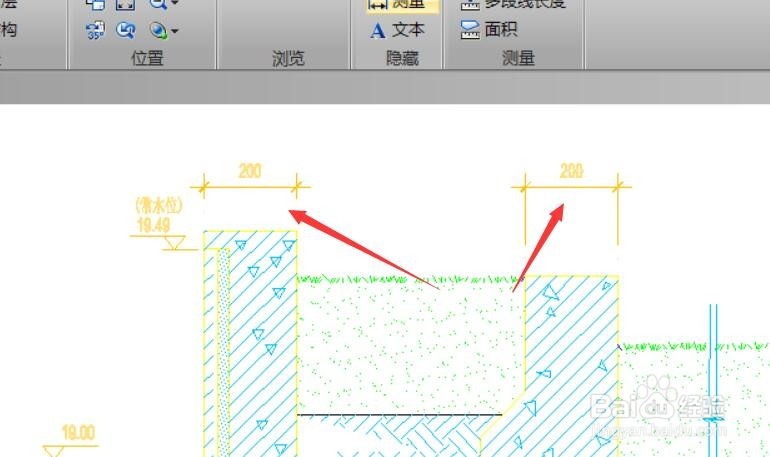

3、如果想对CAd文档中的图形进行测距或测试尺寸，则切换到“编辑器”选项卡，利用“工具”列表中的“测距”工具来实现。如图所示：

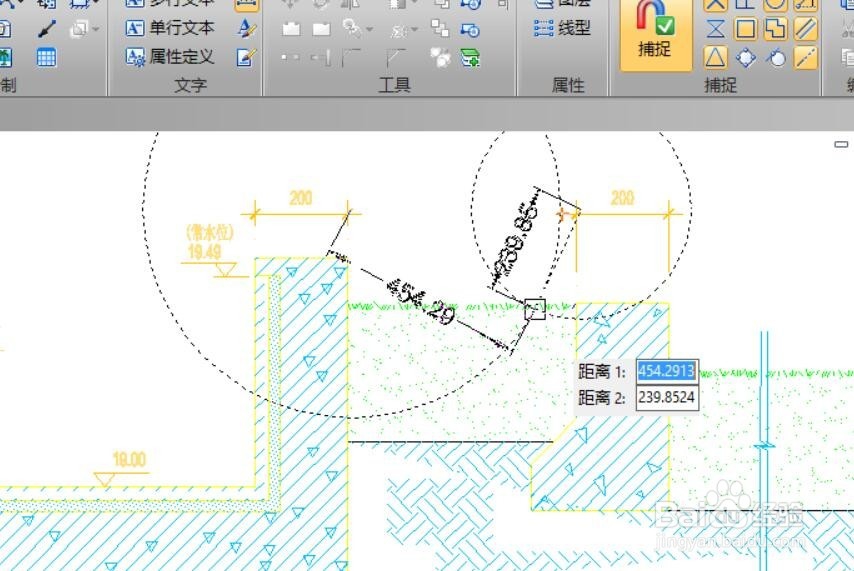

4、在“测距”模式下，我们可以利用鼠标点击不同的位置，就可以直观的显示需要进行测距的具体数据内容。如图所示：

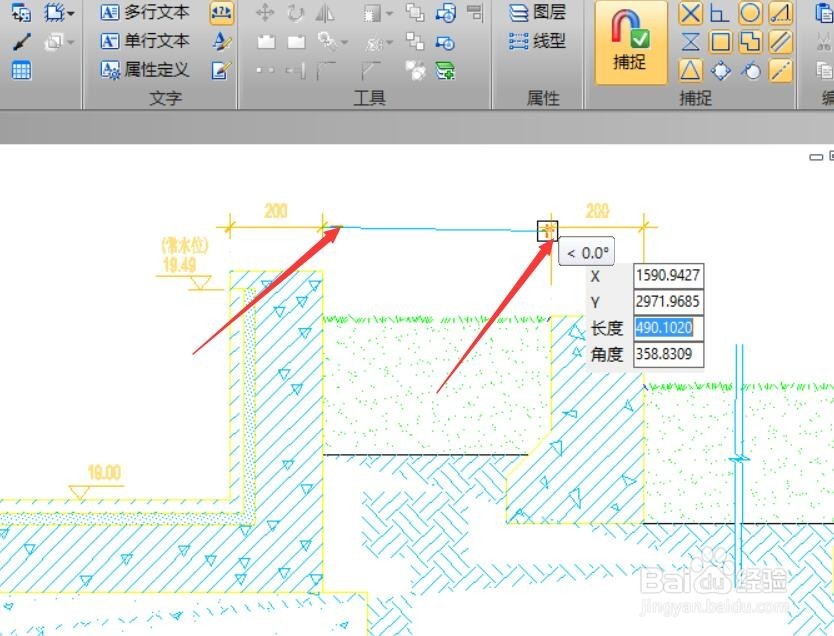

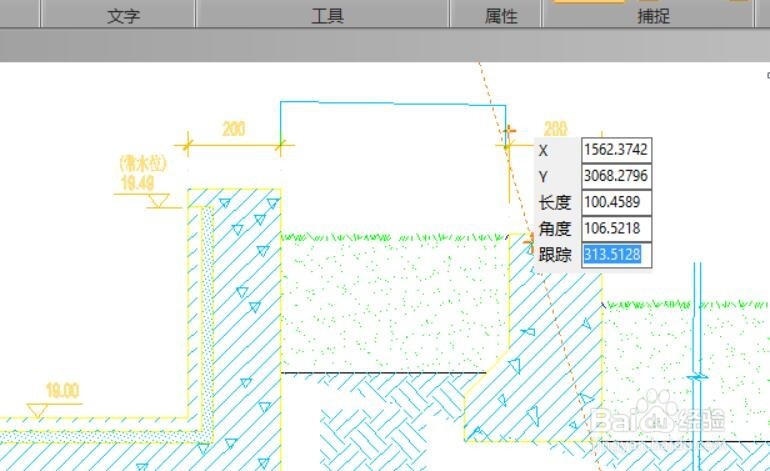

5、利用测距工具除了可以测量直线距离外，我们还可以对不规则图形，或者圆的半径进行测试，其效果如图所示：

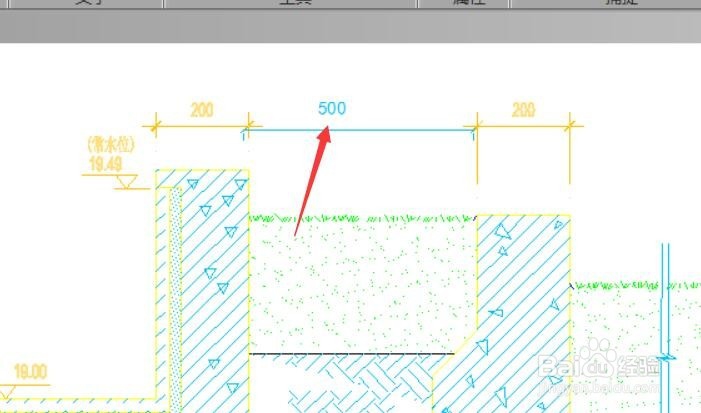

6、当然，对于通过测试所绘制的测距路径，我们可以直观的查看相关测距数据，但有时我们更需要通过标注加之正确显示的显示具体的测距数据。

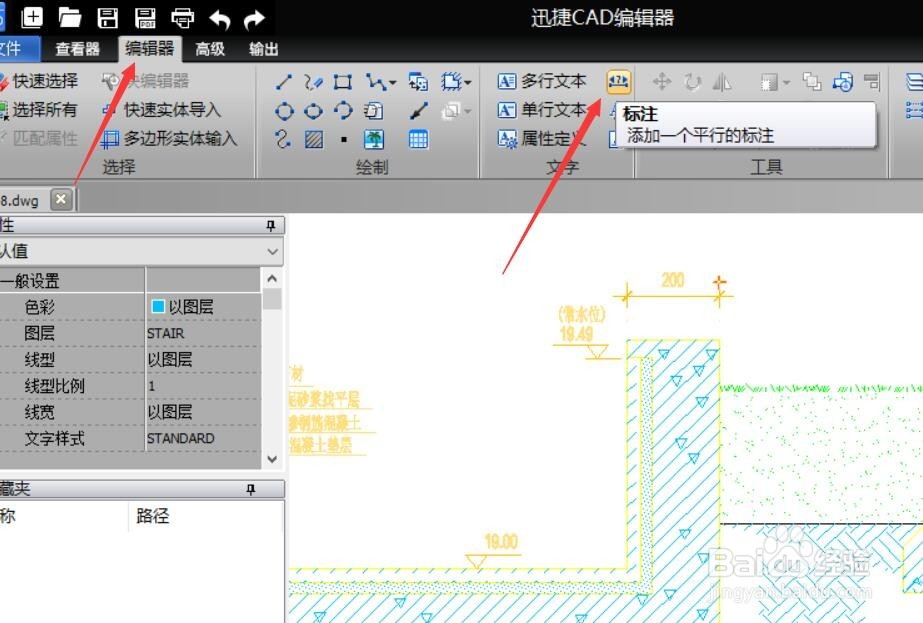

7、对于测距的标注，我们还可以直接通过添加标注文字来实现，如图所示，利用“单行文本”工具可以添加标注内容。
