地形图上剖断面的求法

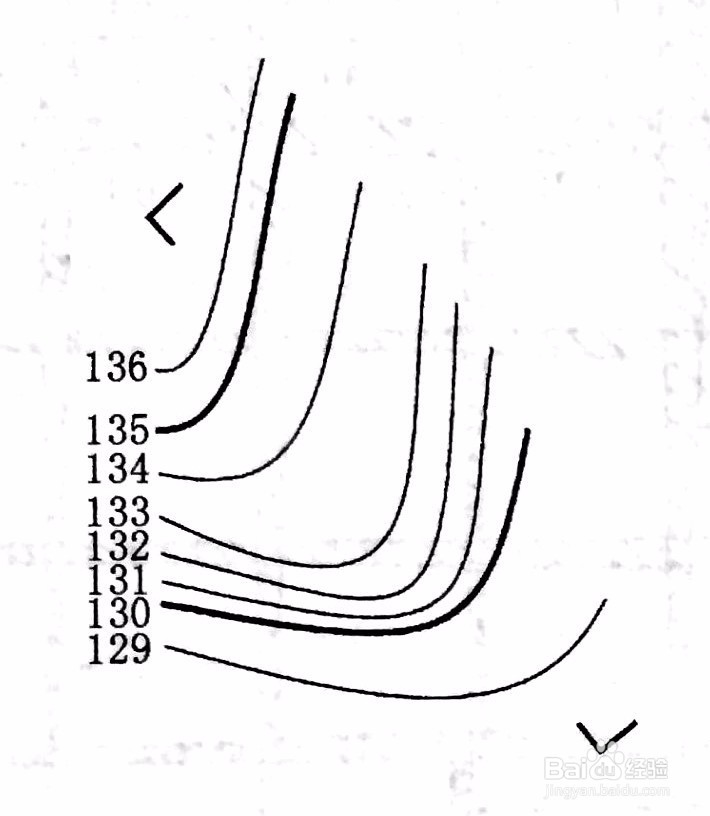

1、先在地形图上确定一条需要的剖断线，然后将拷贝纸覆盖到地形图上（拷贝纸四周固定，以防移位）。如下图：

2、确定好需要的剖断线位置后，用直尺连接两点，如图：

3、以某个比例下的固定间距（即等高距）按垂直方向排列线条，注意排列的线条应与刚刚确定的剖断线相平行。排列的线条便是等高线在垂直方向上的位置。在线条的右侧注明每条线的标高。如图：

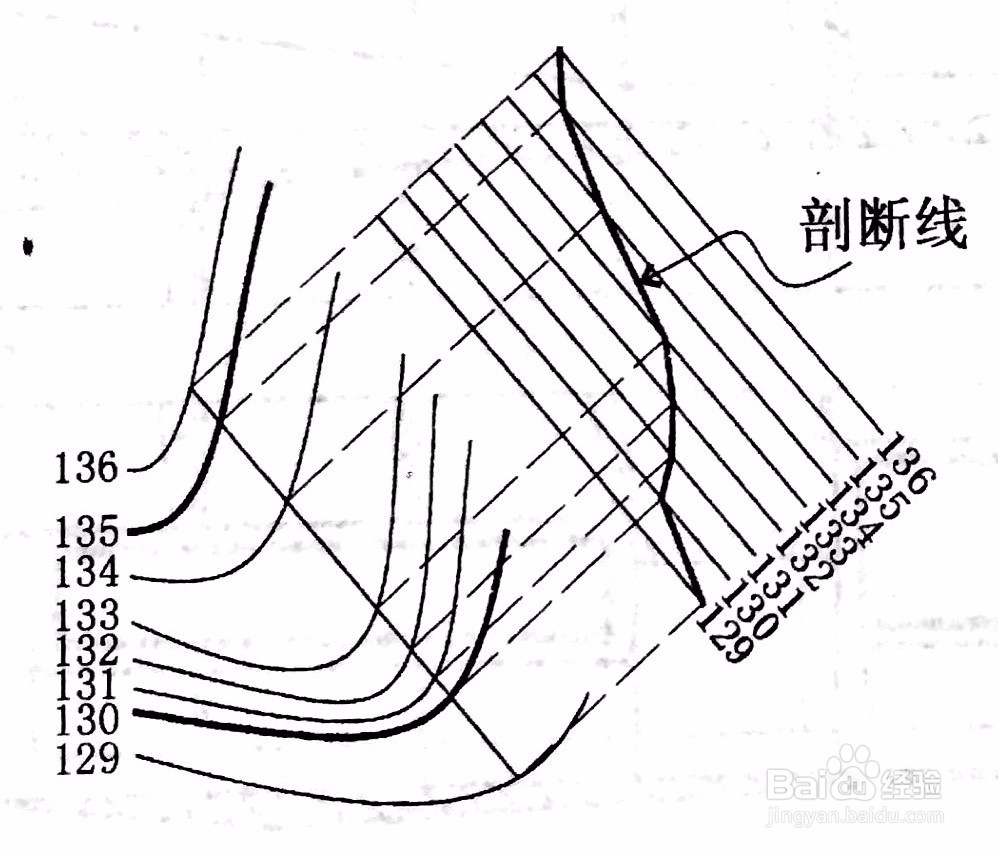

4、然后从等高线与剖断线相交的点垂直于剖断线划线，将其延伸到垂直方向上并与同高程的线条上相交于一点。按此类推，确定出全部的相交点，再以平滑的曲线贯穿这些点，便得到了该位置的地形剖断面。如图：

5、至此，便准确、直观的求出了某一地形的剖断面。相关注意事项写在下方。
