消除AutoCAD容易出现的标注细节小问题

1、下面我们先来做个这样的尝碍测行臬试：打开AUTOCAD，首先在一个空图纸中用矩形（RECTANG）命令画一个边长是100的正方形。命令如下： 　　命令: RECTANG　　指定第一邗锒凳审个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:（鼠标选择第一角点）　　指定另一个角点或 [尺寸(D)]: @100,100　　完成正方形之后，我们用线性标注来标注正方形的边长，注意这时用F3键打开对象捕捉工具，首先标注横向边长为100。命令如下：　　命令: dimlinear　　指定第一条尺寸界线原点或 <选择对象>:（鼠标选择正方形左下角）　　指定第二条尺寸界线原点:（鼠标选择正方形右下角）　　指定尺寸线位置或　　[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]:　　标注文字 = 100.0000　　现在尝试反复标注几次纵向边长，发现出现这样的情况：

2、明明是100的边长变成了100.0625，这是为什么呢？　　用鼠标顺次点格式——标注样式，打开标注样式管理器，点修改，在直线和箭头中发现起点偏移量设置为0.0625，

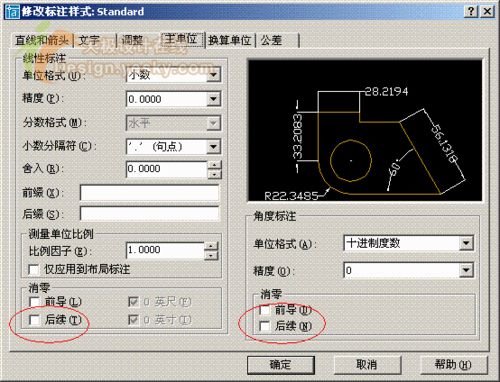

3、把起点偏移量设置为0，再次尝试标注纵向边长发现问题消失。　　可是再细看标注，标注文字 = 100.0000？这么多的0让我们的图纸显得十分难看，选择修改标注样式中的主单位：

4、把消零选项中的后续前面打上对号，点确定完成操作，再看我们的标注，已经干净了许多。　　如果经常使用CAD打印图纸的话，仍然有一个标注样式的细节不能不提，选择修改标注样式的文字选项：

5、把从尺寸线偏移中的数字调整大一点，这个操作的意义是拉大文字标注和标注线的距离，这样打印出来的图纸就不会出现数字“2”的下线与标注线重合的情况，以避免在工作中出现“2”、“7”混淆的情况。
