PN8161 和 PN8307H 的 18W PD快充电源应用方案
1、特性概述:单面板设计,双面元器件,尺寸:48.0mm涯箨唁峦*36.0mm*14mm(板上高度);输入电压:90~264Vac;输出功率:18W;待机功耗:<50mW(230V)启动时间:<100ms(90V)拥有输出短路保护,输出过流保护,VDD 过压保护,DMG 分压电阻开路短路保护,以及电流检测,平均效率:115V 和 230V 输入平均效率(PCB 板端)满足 CoC V5-2,裕量>4%
2、方案亮点:节省10颗以上外围:无启动电阻、无CS侦测网络,原副边均实现SOP8功率集成;满足CoC 蕺清寤凯V5 Tier 2:高压启动,实现30mW待机功耗;工作曲线随输出电压自适应,不同输出电压下平均效率裕量均大于4个点;EMC性能卓越:抖频幅度随负载自适应,改善传导;DCM/QR工作模式,避免次级整流管反向恢复问题,改善辐射;3.3~12V宽输出电压范围:PN8161/PN8307H供电范围宽,无需额外LDO稳压;协议芯片任意搭:方案易满足PD3.0/QuickCharge 4+。

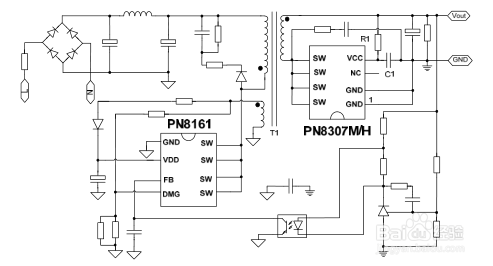

3、电源原理图

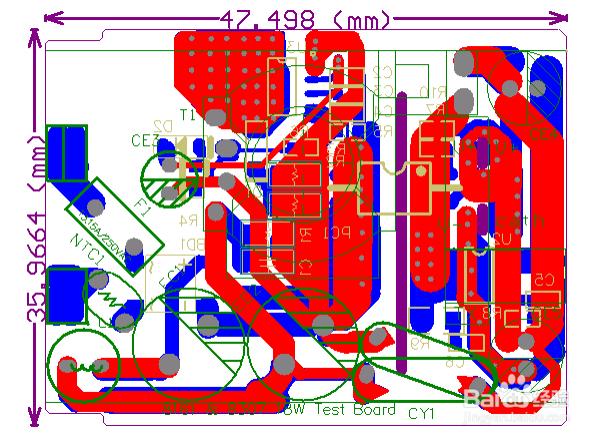

4、PCB LAYOUT:PCB 为普通单面板工艺,双面元器件,铜厚 1OZ,基材为 FR-4。PCB 长 48.0mm,宽 36.0mm,厚 1.0mm。污染等级符合 CLASS2
