通过FB286读写多个变频器参数

1、在博图软件中完成硬件组态。在使用FB286之前，必须确保硬件组态已经完成，而且PLC和变频器之间的通信已经建立。

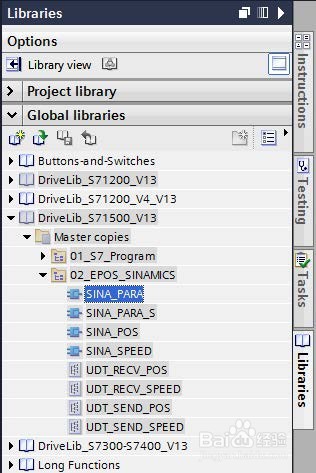

2、在主程序(OB1)或者周期中断程序（例如OB32）中插入FB286. FB286在库程序中显示名称为SINA_PARA.对于不同的PLC，有不同的库。

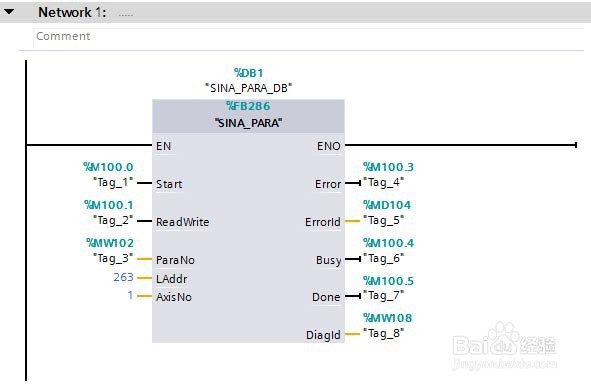

3、端子分配好变量之后的FB286见下图。对于LAddr端子，可将硬件ID或者实际值标识分配给它。

4、编译并下载程序到PLC后，本例采用监控表实现读/写多个变频器参数。

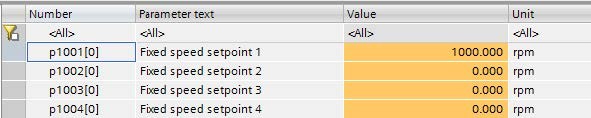

5、读p1001, p1002, p1003, p1004（固定转速设定值1, 2, 3, 4）。这4个参数的初始值显示在下面Startdrive软件的参数视图中。

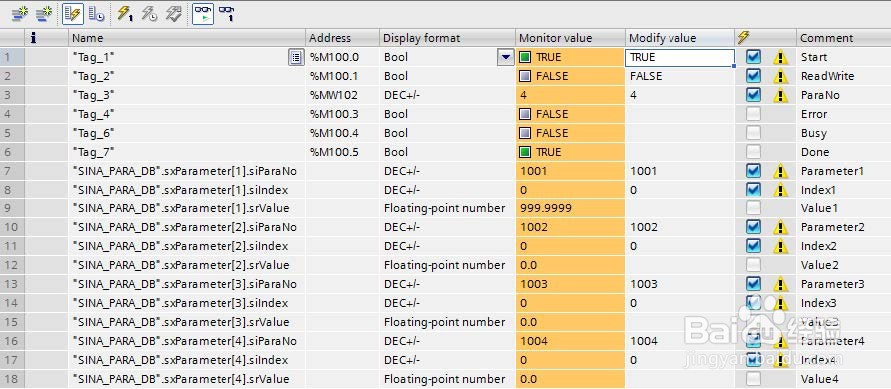

6、将FB286端子上的变量设定为如下值：ReadWrite=0，读请求ParaNo=4，需要读取4个参数通过监控表修改FB286对刂茗岚羟应数据块中的下述变量：“SINA_PARA_DB“.sxParameter[1].siParaNo=1001，第一个参数号“SINA_PARA_DB“.sxParameter[1].siIndex=0，第一个参数下标“SINA_PARA_DB“.sxParameter[2].siParaNo=1002，第二个参数号“SINA_PARA_DB“.sxParameter[2].siIndex=0，第二个参数下标“SINA_PARA_DB“.sxParameter[3].siParaNo=1003，第三个参数号“SINA_PARA_DB“.sxParameter[3].siIndex=0，第三个参数下标“SINA_PARA_DB“.sxParameter[4].siParaNo=1004，第四个参数号“SINA_PARA_DB“.sxParameter[4].siIndex=0，第四个参数下标给Start端子一个上升沿，开始读任务。读任务完成之后，Done位置位。读回的参数值被保存到变量.sxParameter[x].srValue.

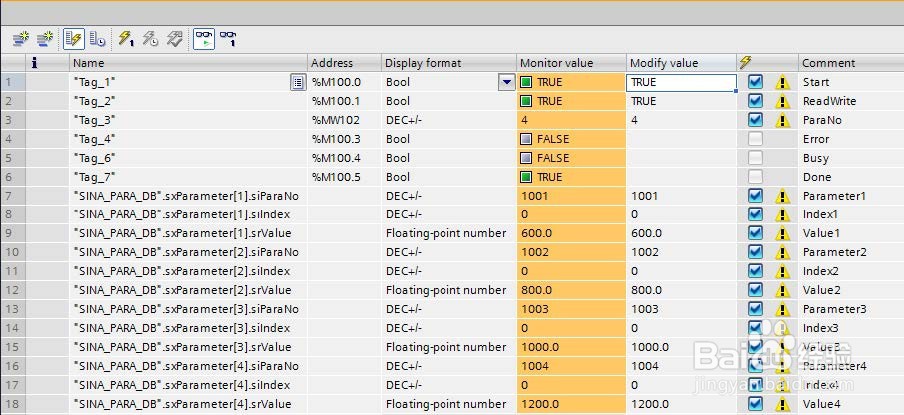

7、修改4个参数数值如下：p1001=600rpmp1002=800rpmp1003=1000rpmp1004=1200rpm 将FB286端子上的变量设定为如下值：ReadWrite=1，写请求ParaNo=4，需要写入4个参数通过监控表修改FB286对应数据块中的下述变量：“SINA_PARA_DB“.sxParameter[1].siParaNo=1001，第一个参数号“SINA_PARA_DB“.sxParameter[1].siIndex=0，第一个参数下标“SINA_PARA_DB“.sxParameter[1].srValue=600.0，第一个参数值“SINA_PARA_DB“.sxParameter[2].siParaNo=1002，第二个参数号“SINA_PARA_DB“.sxParameter[2].siIndex=0，第二个参数下标“SINA_PARA_DB“.sxParameter[2].srValue=800.0，第二个参数值“SINA_PARA_DB“.sxParameter[3].siParaNo=1003，第三个参数号“SINA_PARA_DB“.sxParameter[3].siIndex=0，第三个参数下标“SINA_PARA_DB“.sxParameter[3].srValue=1000.0，第三个参数值“SINA_PARA_DB“.sxParameter[4].siParaNo=1004，第四个参数号“SINA_PARA_DB“.sxParameter[4].siIndex=0，第四个参数下标“SINA_PARA_DB“.sxParameter[4].srValue=1200.0，第四个参数值

8、给Start端子一个上升沿，开始写任务。写任务完成之后，Done位置位。通过Startdrive软件的参数视图可见4个参数均已修改成功。
