过程校验仪使用方法及用户定义单位和用户输入值

1、用户单位功能可以让使用者改变测量和输出的显示单位。例如，一个输入量程为0〜100℃的温度变送器，其输出为0〜lOOmV来表示温度（lmV/l°C) , F754过程校验仪可被设置成在这种关系下显示温度。这是最简单的用户定义单位的应用。使用这种用户定义单位格式要求是，在原始值（实际 测量的直流mV)和用户定义的显示单位（摄氏度）是十进制的关系，并且无基准偏离。在F754过程校验仪上进行用户单位设置时，进入测量模式，并按 用户设置功能键，屏幕显示如图1。

3、如果原始单位（mVDC)和用户单位（C)的十进制关 系需要改变，× 10和÷10键可完成这一功能。按‘Done’ 后，F754过程校验仪将以C作为显示单位。图3显示的是上述变送器 测量50°C的输出温度，而仪器测量的是50mA时的显示状态。惊叹号的三角形表示处于用户定义单位状态，而原始 单位以小字显示在屏幕的右上角。

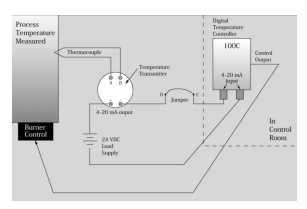

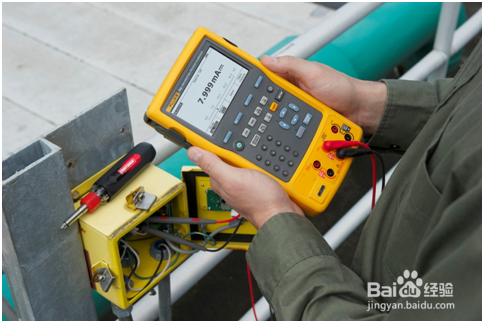

5、应用过程校验仪校准这样的仪器,通常同时校准私网褡爸整个环路比单独校准变送器和温度控制器要好得多。开始校准时，首先把温度控制过程设置成手动方式，这样将使整个系统从校准过程中独立出来。紧接着，从变送器上拆下热电偶，并用热电偶跳线把A, B两端与F754过程校验仪的TC微型插座连接起来。打开仪器电源，按mA键，断开C, D间的跳线，把F754过程校验仪串接进去，仪器面板左下方有6个插座，C接中央的黑色插座， D接中央的红色插座，接下来，按Meas/Souce键，TC/RTD 键，把光标向下移动到K后，按回车键，再按回车键选择 ‘Linear T’，输入100后，按回车键。再按‘Meas/Souce’ 键，此时屏幕显示应如图5。

7、紧接着，按‘Custom Unit’蓝色功能键，按回车键，把 光标移动到C,按回车键，再接‘Done’，按‘↓’将光标 移动到0%,键入100回车，同样把光标移动到100%,键 入300后回车，此时，屏幕显示应如图7。

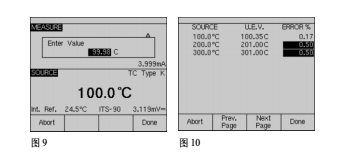

9、现在F754过程校验仪已被设置成向变速器输出正确的热电偶值， 监测从环路电压来的mA电流值，把4 -20mA电流以线性 关系显示成℃，并且提示用户输入温度控制器上实际显示出 来的温度值，单位同样是°C。启动测试可以按‘Autotest’键，随后F754过程校验仪模拟K型热电偶的100°C至变速器并测量额定的4mA。一旦测量完毕 一个如图9的对话框就会出现。因为温度控制器上的读数 是在温度控制室而变速器是在远端现场，进行校准的工程 师要么用步话机询问读数，要么走回控制室看读数。接下来，在F754过程校验仪上输入读到的数值，并按回车键，对200°C和 300°C重复上述操作，一旦测试完成，结果如图10所示。
