自制低成本风扇净化器

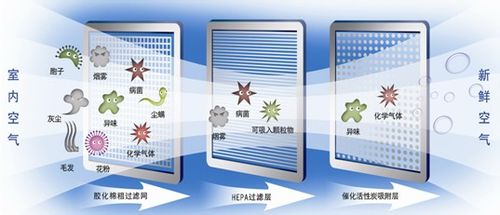

针对细颗粒物最为方便DIY的方案应该是采取HEPA滤网+预过滤网+风扇的方案，既有相当好的净化效果，又没有高电压部件而便于DIY，安全性也更佳。如果要兼顾去除异味，可以增加一道活性炭滤网。

工具/原料

预过滤网略厚的纤维毡，单价2元/平方分米。

HEPA滤网滤网越大（当然风扇也要跟上），净化的效果越好。网上散装62.5px厚HEPA滤网单价15元/平方分米，可以按需要指定尺寸和形状零买。滤网是净化器的消耗品，拦下的颗粒物全部堆积在里面，变黑了就必须更换了。

活性炭过滤网（可选）备好了以上部件，只要准备气密性好的外壳将它们组装起来就行。组装顺序：进风口-预过滤网-（活性炭滤网）-HEPA滤网-风扇-出风口。如果风扇不够

所以买到以下AVC机箱风扇(左上)12V/0.41A 粗滤棉(右下) G4 效率 对粒径≥5.0μm,过滤效率90＞E≥70% 粗滤网(左下) F8 效率 对粒径≥0.5μm,过滤效率90＞E≥75% HEPA滤网(右上) H11 效率 对粒径≥0.5μm,过滤效率99.9＞E≥99%

制作方法和改进方法

方法一：

在铝板上裁出一块“口”形铝片，粘在风扇进风口，增加粘结面积；

把三种滤网裁剪成大小合适的方形，边缘部分粘上细双面胶，按照 粗滤棉-粗滤网-HEPA滤网的顺序粘紧；如果风扇不够给力，为了减小风阻可以去掉中间的粗滤网。

用3M胶带把侧面包裹粘紧，封死缝隙。把风扇上的铝片粘在滤网组合的HEPA一侧。

然后就可以通电测试，这个机箱风扇的接线是黄（+12V），黑（GND），蓝（调速，不接时全速），黄（转速传感）。

接黄黑两线就可以工作，觉得噪音过大，或者想让它更加智能一点的话，可以在蓝线上外加电压改变转速。测试的时候找一支烟就可以，别不抽烟的可以点一支香也是不错的（最主要的是可以熏屋子），风力效果见下图，更进一步的测试就需要粉尘传感器了。

在此基础上的改进方法

1.滤网面积

制作的净化器相对于家用大家伙而言可称袖珍，滤网面积不够的情况下净化能力会大大下降。这货的滤网大小大约110 x 110mm，用在车里净化几立方米的空气刚好。

注意事项：用在房间里的话，如果不是为了局部净化，建议使用至少0.1平方米的滤网面积。

2.风扇功率

更大的风扇可以增加出风量和换气速度。一个方向是多个小风扇并联，另一个方向是改用更暴力的大号涡轮风扇，比如上图这种（它的原先用途是鼓风机）。

3.外壳和风路改进

增大净化器体积的时候需要考虑外壳支撑和风路问题，用塑料整理箱或者金属月饼盒固定滤网，再在外壳上打洞通气是个较好的方案。

4.智能控制

增加粉尘传感器和控制电路，使净化器能够按空气质量自行调速，而不用人工按天色开关。

（下图及为需要的增加部件）
