16-17款自由光电动尾门 专车专用安装流程图

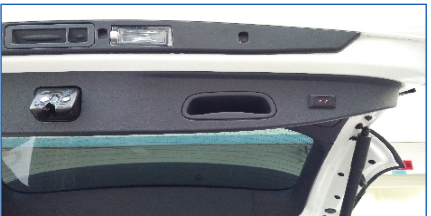

1、原车尾箱效果图

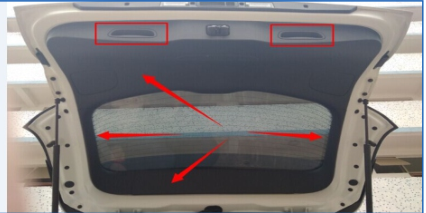

2、取下尾门上的装饰板，注意先取下尾门上的把手饰板和固定螺丝

3、取下原车撑杆和支架，分别换上我司的车身左右支架

4、在尾门如图位置走撑杆连接线并装好硅胶塞

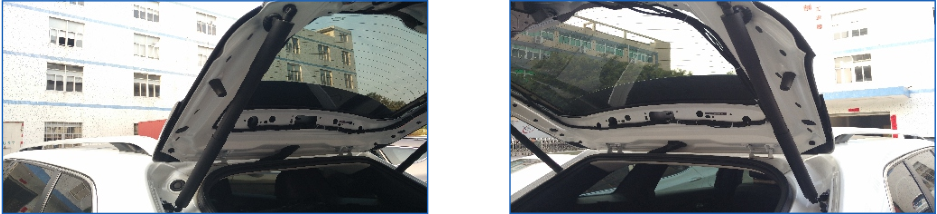

5、装好撑杆，注意球头帽的卡簧要扣到位，注意区分左右撑杆

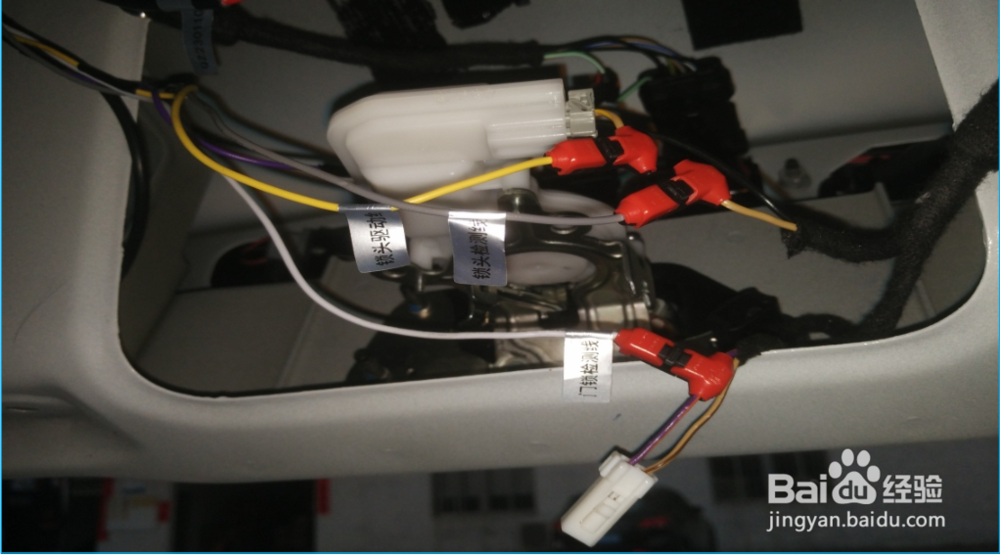

6、把锁芯线束上的黄灰色线剪断，用我司的锁头驱动线（黄色）接到原车黄灰色线的锁头端，用我司的锁头检测线（灰色）接到原车黄灰色线的行车电脑端，再用我司的门锁检测线（白色）接到该线束的紫橙色线上

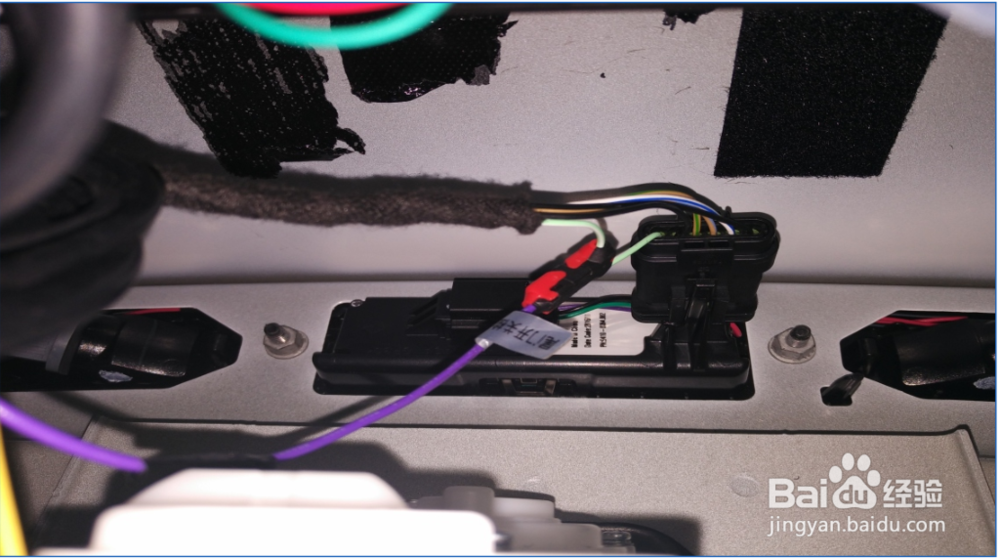

7、用我司的尾门开关检测线(紫色)夹到尾门开关线束上的绿白色线上

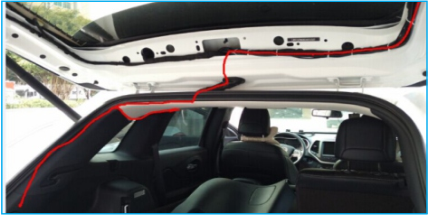

8、把CAN线/电源线/前按键线和拉锁传动机构连接线分别走线至方向盘底下和尾箱左后方位置如图

9、把驾驶位左侧挡板取下，CAN/电源线/按键线由此走线并拆下保险盒前装饰板

10、插好我司的取电器（中间排最上方位置）注意取电器方向

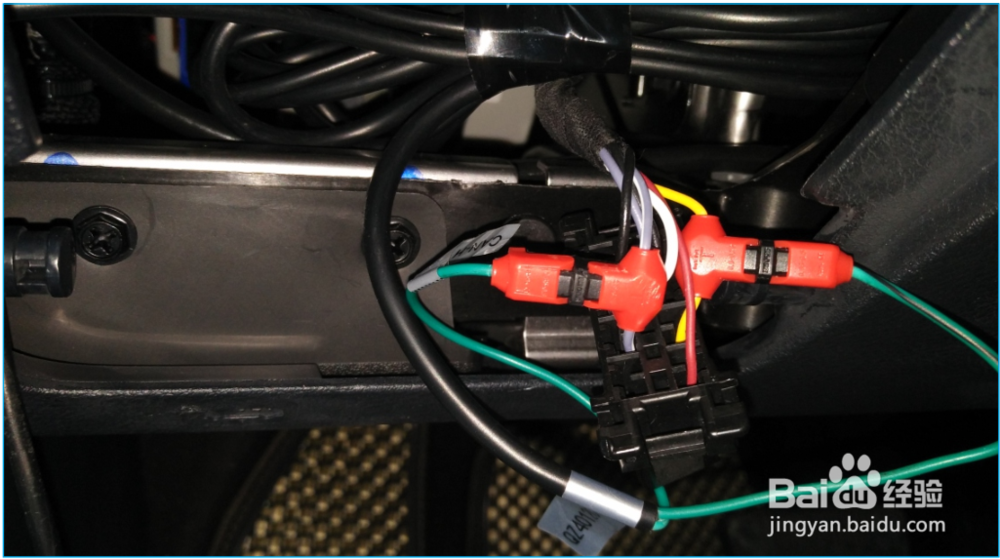

11、11、找到方向盘底下的OBD座子，用我司的CAN-H（绿⾊线）接到OBD座⼦的灰⽩⾊线上，⽤我司的CAN-L（绿⿊线）接到OBD座⼦的黄⾊线上

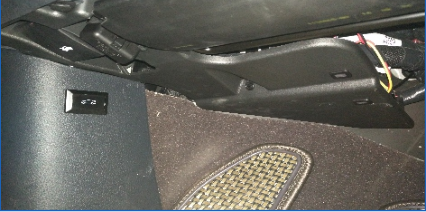

12、在如图位置用直径22MM的打孔器打孔装上我司的前按键并插好连接线

13、拆开尾箱的盖板，注意先取出盖板的固定螺丝

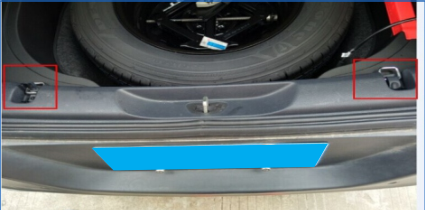

14、把原车锁头取下换上我司的锁头

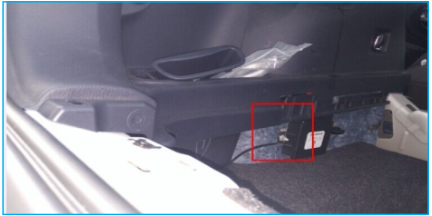

15、把电吸盒固定好在尾箱左侧,如图

16、在车身上接好地线，如图

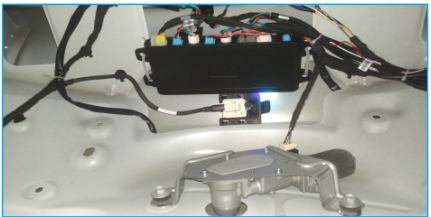

17、在尾门上固定好我司的控制盒并插好连接线

18、在如图位置用直径22MM的打孔器打孔装上我司的后按键并插好连接线

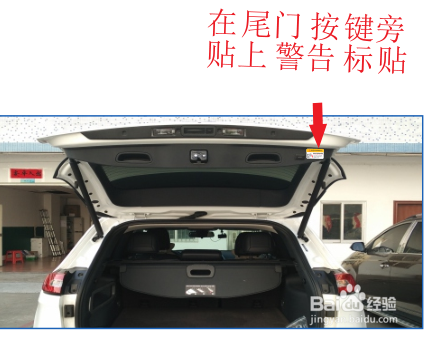

19、安装好后效果图
