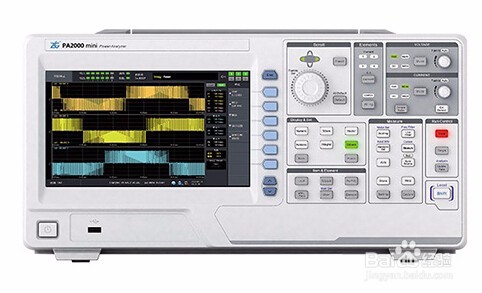

PA/PAmini 系列功率分析仪远程控制设置操作说明

ZLG致远电子PA/PAmini系列功率分析仪可以通过以太网口、串口、USB 口、GPIB 对功率分析仪进行远程控制，并且支持SCPI命令编程。这里主要介绍PC机通信接口的连接、驱动安装、配置和使用。

工具/原料

PA/PAmini系列功率分析仪、以太网口、串口、USB 口、GPIB

配置通信接口

1、PA功率分析仪多个型号的通信接口配置方法相同，这里以PA2000mini 为例来介绍。PA远程控制设置路径远程控制设置路径：【setting】---【远程控制】，如图 2.1。

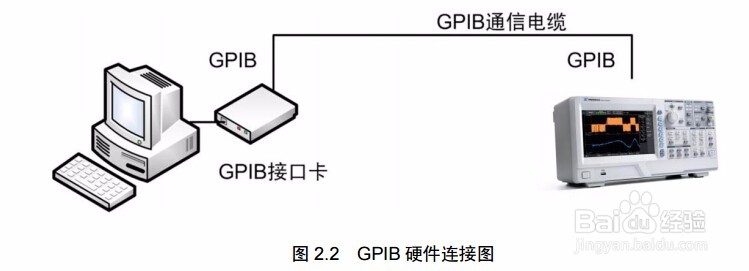

2、GPIB接口连接与配置硬件连接PC机首先要连接 GPIB 接口卡，然后通过 GPIB 通信电缆连接到 PA2000mini 的 GPIB 通信接口，如图 2.2。

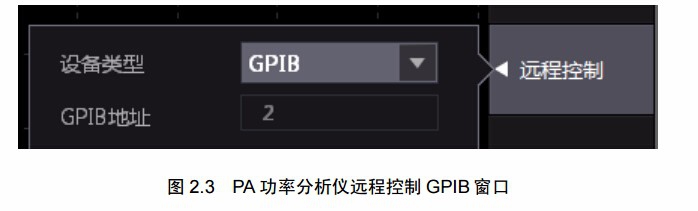

3、连接配置硬件连接后，用户还需配置 PA 功率分析仪 GPIB 接口参数。PA GPIB 地址默认为 2， 如图 2.3。

4、驱动安装PC 机可安装 NI、Fluke、安捷伦等公司的驱动软件，如 NI 公司的驱动软件： NIVISA1401runtime.exe，方可实现 PC 机和 PA2000mini 的 GPIB 通讯。

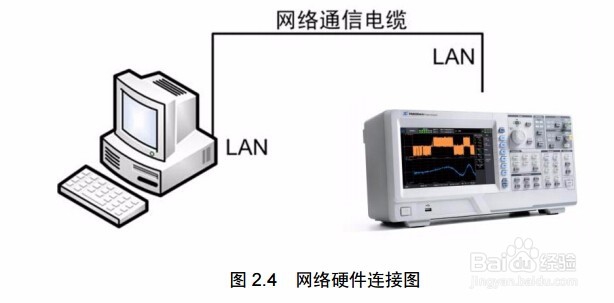

5、网络（LAN）接口连接与配置硬件连接PA 功率分析仪可以通过一根 RJ45 接口的网线，接入 PC 机所在的局域网，硬件连接如 图 2.4。

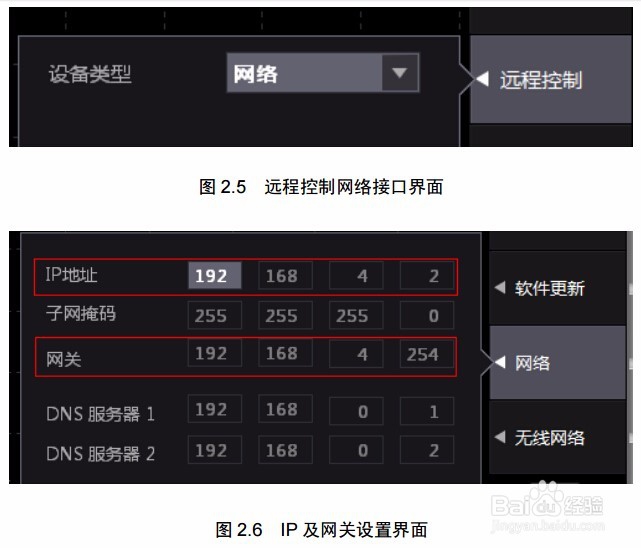

6、功率分析仪连接配置1． 硬件连接后，用户还需选择 PA 功率分析鞭徇跋尜仪远程控制接口，选择网络作为通信接口， 如图 2.5。2. PA 功率分析仪应与 PC 机处于同一个网段，跨网段搜索连接可能会失败，若 PC 机 IP：192.168.4.XXX，功率分析仪 IP 地址和网关也应是同一网段，如图 2.6。

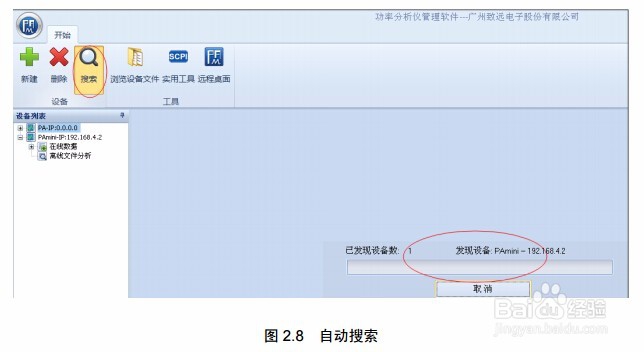

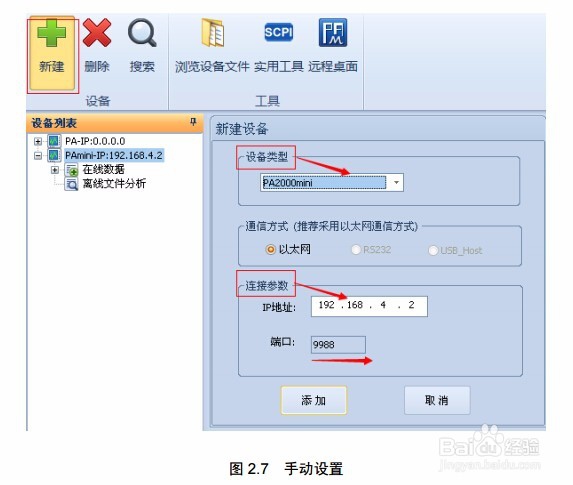

7、PAM 软件配置配套的功率分析仪 PC 端管理软件 PAM 可通过 Ethernet 等方式与功率分析仪进行通信。方式一：手动设置，如图 2.7。以太网端口的地址醐蛑臀谁位是 9988；IP 地址和功率分析仪设置同一个 IP 地址。设备类型核实是目标分析仪型号。 方式二：自动搜索 可直接点击 PAM 界面的“搜索”按钮，搜索出来 PA 后可以点击取消按钮停止搜索， 完成 PA 和 PC 机的通信，如图 2.8。

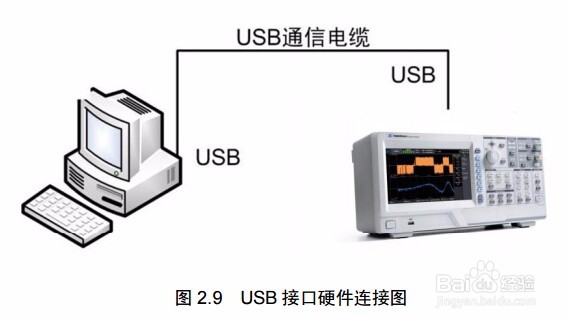

8、USB 接口连接与配置硬件连接用户可使用一根 AB 口的 USB 线将 PA 功率分析仪的 USB Device 接口与 PC 机连接， 实现 PC 机对功率分析仪的远程控制，如图 2.9。

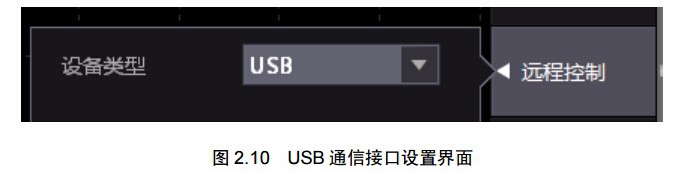

9、连接配置硬件连接后，用户还需选择PA功率分析仪远程控制接口选择 USB 作为通信接口，操作步骤如下：1. 设备类型先选择 GPIB 通信接口；2. 硼讷侍逖再切到 USB 通信接口；3. 重新拔插 USB 线。4. USB 通信接口设置界面，如图 2.10。

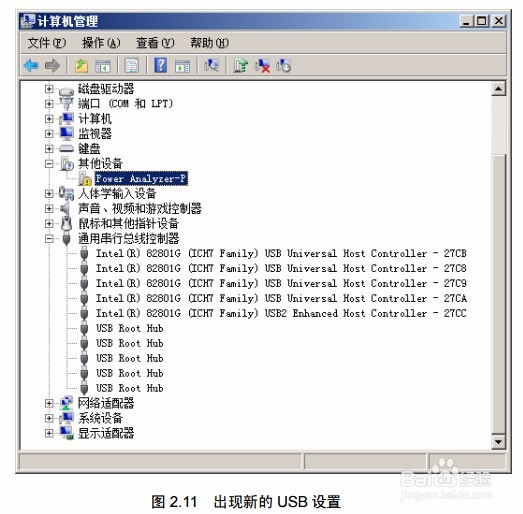

10、驱动安装PC 可安装致远提供的 USB 驱动软件：CySuiteUS幞洼踉残B_X_X_X_X.exe，其中 xxxx 是版本 号。 1. 第一次将 PA 功率分析仪连接到 PC 机，设备管理器中会出现带黄色“！”或“？” Power Analyzer-P USB 新设备（XP 是“？”、Win7 是“！”），如图 2.11。

11、2. 安装 cysuiteusb.exe 驱动找到驱动存放路径，用户只需要通过安装向导按部就班完成驱动安装即可。可以使用设备管理器查看驱动是否安装成功，正确安装后显示如图 2.12 所示。否则可能设备无法使用， 需要重新安装。

12、注意1. USB 端点号 0x04，用于向 PA 发送命令（仅支持 SCPI 命令）；2. USB 端点号 0x88，用于从 PA 读取数据。

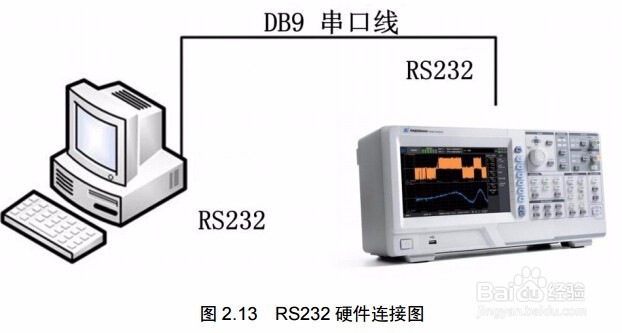

13、RS232 接口与配置硬件连接用户可用 1 根 DB9 的串口线，实现 PC 机和功率分析仪的通信，如图 2.13。

14、功率分析仪配置硬件连接后，用户还需选择 PA 功率分析仪远程控制接口，选择 RS232 作为通信接口， 并配置串口、波特率、数据位等参数，如图 2.14。
