IP地址分类与IP数据包的组成 的探究

1、步骤1：查看本机网络状态

ipconfig命令在主机中用于查看本机的网络配置，包括主机的IP地址、MAC地址、网关、DNS配置等信息蹲塑。

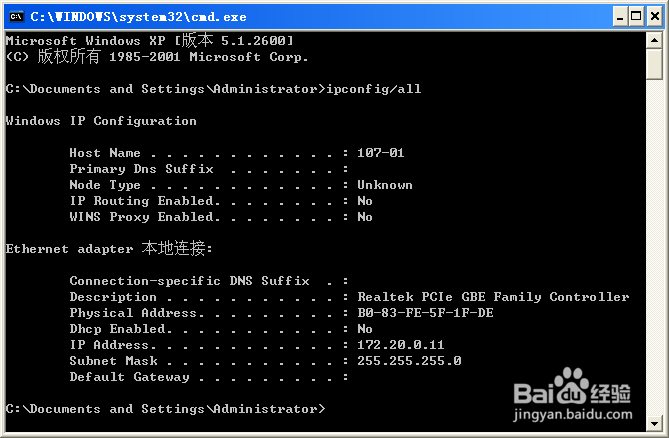

1、在运行中输入cmd，出现界面毙鉴后输入ipconfig /all；如图：

2、观察运行结果，获得本机的IP地址及子网掩码；

从上图中的显示结果中可以看到，ipconfig /all命令输出包括主机名称，节点类型等，以及网络接口上的相关配置。从上图中可以看到网络接口配置为：

MAC地址： B0-83-FE-5F-1F-DE

DHCP： 为未启用

IP地址： 172.20.0.11

还有子网掩码，默认网关很DNS服务器等

2、步骤2：利用网络协议分析软件捕获并分析IP数据包

1、在本地主机中打开网络协议分析软件，在工具栏中点击“开始”，待一段时间后，点击“结束”。

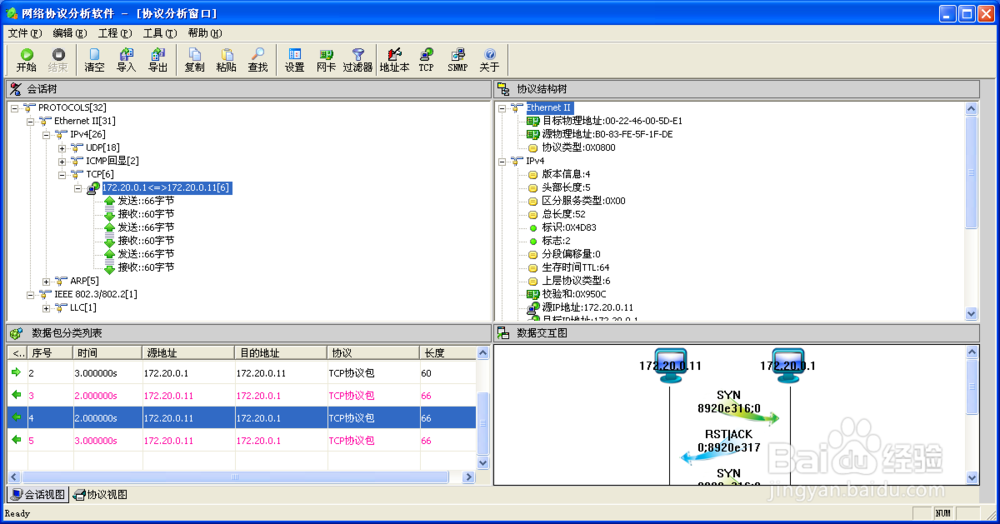

2、在捕获到数据包中，选择IP数据包进行分析，如下图所示。互攀侮

3、步骤3：利用网络协议编辑软件编辑并发送IP数据包

1、在本地主机打开网络协议编辑软件，在工具栏选择“添加”，建立一个IP数据包。

2、填写“源物理地址”：可以在地址本中找到本机的MAC地址，然后左键选择，点击“确定”加入地址。

3、填写“目的物理地址”：可以在地址本中选择主机B的MAC地址，然后左键选择并单击“确定”加入地址。

4、填写“类型或长度”：该字段值为0800。

配置完成后，在数据包编辑区中会出现IP层各个字段及其默认值。

按照地址本中的记录，分析捕获数据的MAC地址与IP地址的对应关系；

在ping目的主机上通过协议分析器，查看“交互序列图”，了解PING程序的会话过程，如下图所示。

4、步骤4：本地IP数据包统计信息

netstat命令用于显示与IP、TCP、UDP和ICMP协议相关的统计数据，一般用于检验本机各端口的网络连接情况。

1、在命令行界面下运行：netstat –r，显示本机路由表，记录本机的缺省网关的IP地址，如下图所示：

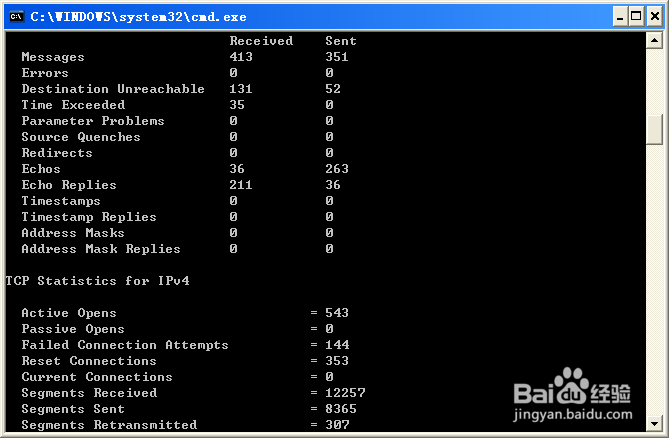

2、在命令行界面下运行：netstat –s，查看IP协议部分，查看本机已经接收和发送的IP报文个数，如图：

从netstat –s输出结果中可以查看TCP、UDP、IP、ICMP等协议发送和接收的报文数量，上图中给出了IPv4报文的接收报文数量、出错数据包的数量等信息。
