Creo通过扭曲创建弹簧

1、新建一个零件文件。

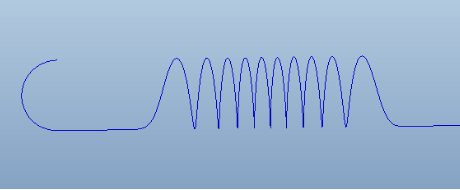

2、点击【草绘】，在FRONT平面绘制如下的草绘。绘制完成之后，点击勾号退出。

3、点击【插入】-【扭曲】，弹出如下的控制面板，选择【扭转】。

4、点击【参照】，按住ctrl选择下面的三条曲线和坐标。

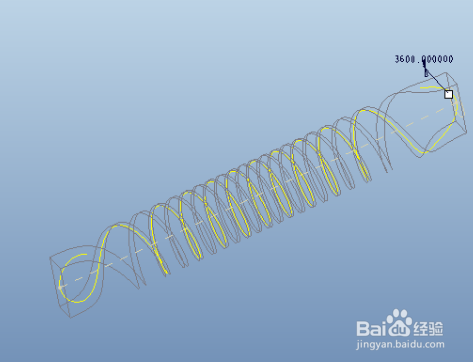

5、输入角度：3600，即扭转10圈，再点击“切换到下一个轴”，直到调整到合适的轴为止，如下图。

6、点击【选取框】，选择“按比例”，最后输入“开始”和“结束”的数值。1）当”开始”和“结束”的数值为0和100的时，结果如下：2）当”开始”和“结束”的数值为10和90的时，结果如下：3）当”开始”和“结束”的数值为20和80的时，结果如下：我们可以看到，弹簧的螺距越来越小。当然除了【按比例】，还有【绝对】和【偏移】两种调整方式。

7、点击【可变截面扫描】，点击【参照】-【细节】。不要直接按住Ctrl选择这三条曲线。

8、选择【基于规则】-【完整环】，再点击视图区的曲线，即可将三条曲线包括进来了。

9、点击【草绘】按钮，绘制如下所示的截面。

10、完成。
