msp430单片机外部中断

1、查阅msp430x2xx系列单片机说明书，了解到msp430单片机所有的P1、P2口都可以配置为中断方式，P1口所有引脚共用一个中断向量，P2口所有引脚共用一个中断向量。PxIFG记录中断触发信号，当P1/P2口某引脚触发时，置位PxIFG相应位。比如P1.0中断触发，在P1IFG的BIT0就会置位为1，其余为均为0.

2、msp430单片机引脚多具有复用功能，默认上电复位后引脚配置为通用IO，如果要使用引脚中断，需要配置寄存器使能相应位，与引脚中断配置相关寄存器主要有PxIE、PxIES、PxIFG。

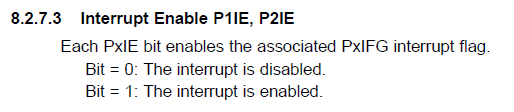

3、PxIE寄存器引脚中断使能寄存器，置位该寄存器中某位，使能该引脚中断触发功能。如果复位，则禁止该引脚功能，比如置位P1IE中BIT3则使能P1.3中断触发功能。

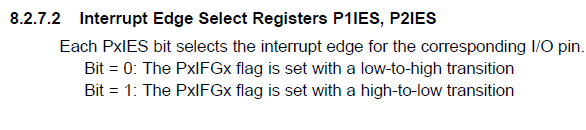

4、PxIES寄存器中断触发信号寄存器，用于中断触发信号的选择。复位该位则设置中断触发信号为上升沿触发；置位该位则选择中断触发信号为下降沿触发。

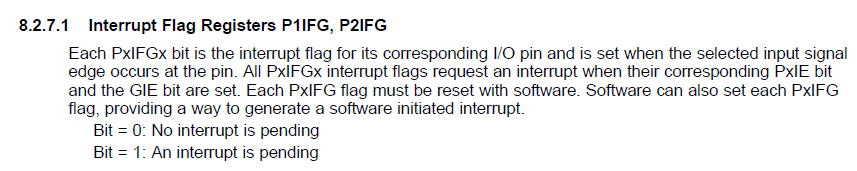

5、PxIFG寄存器在设置完PxIE与PxIES寄存器之后，需清除PxIFG寄存器对应位，开启系统中断GIE就可以了。

6、中断服务程序配置完引脚中断后，需要编写中断服务程序。与其它中断服务程序一样，设置中断向量，编写中断服务程序，需要注意的时，在中断服务程序里需要判断是那个引脚中断，并要清除中断标志位。

7、示例代码如下：#include <msp430.h>int main( void ){ WDTCTL 租涫疼迟= WDTPW + WDTHOLD; P1DIR = BIT0 + BIT6 ; P1OUT &= ~(BIT0 + BIT6); P1IE |= BIT3; P1IES |= BIT3; P1IFG &= ~BIT3; //P1.3 input interrupt configurate _EINT(); while(1);}// P1 interrupt service#pragma vector =PORT1_VECTOR__interrupt void Port1_ISR(void){ if((P1IFG|0xf7) == 0xff) { P1IFG &= ~BIT3; P1OUT ^= BIT6; } P1OUT |= BIT0;}
