如何用UG的布尔相交得到新的模型

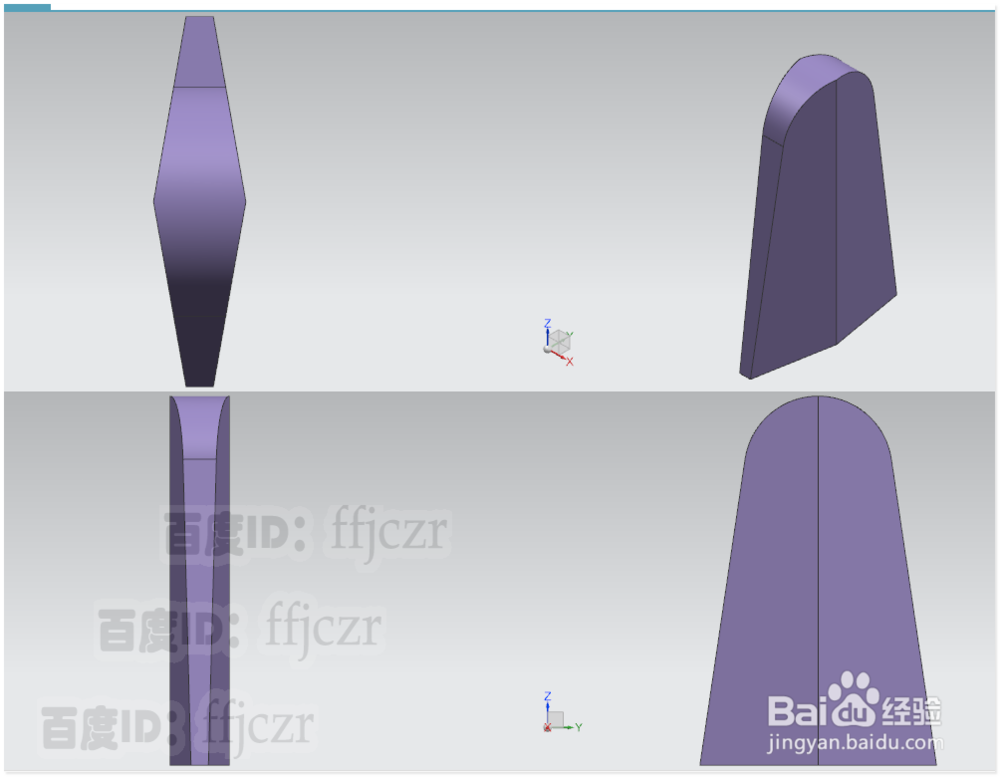

1、 如图所示的模型从不同的视图中可以看出，这是一个机械配件中的耳朵结构。这个有所不同的地方在于其两边面有斜面。这种结构就可以通过布尔相交来得到。

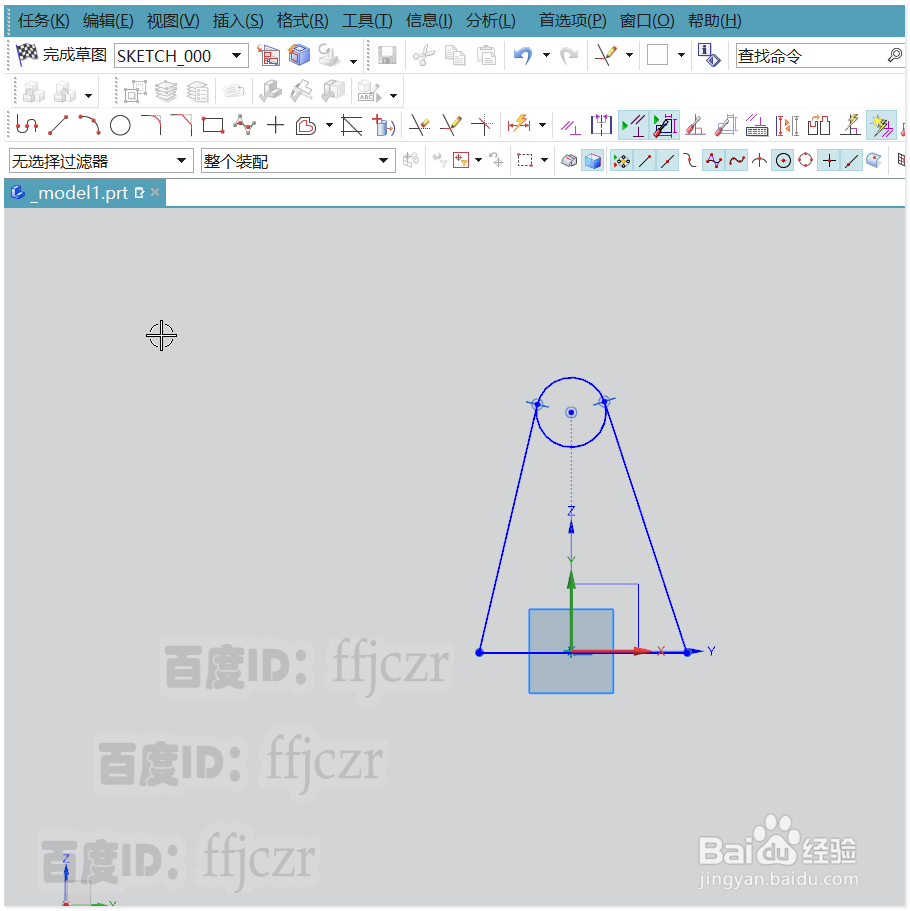

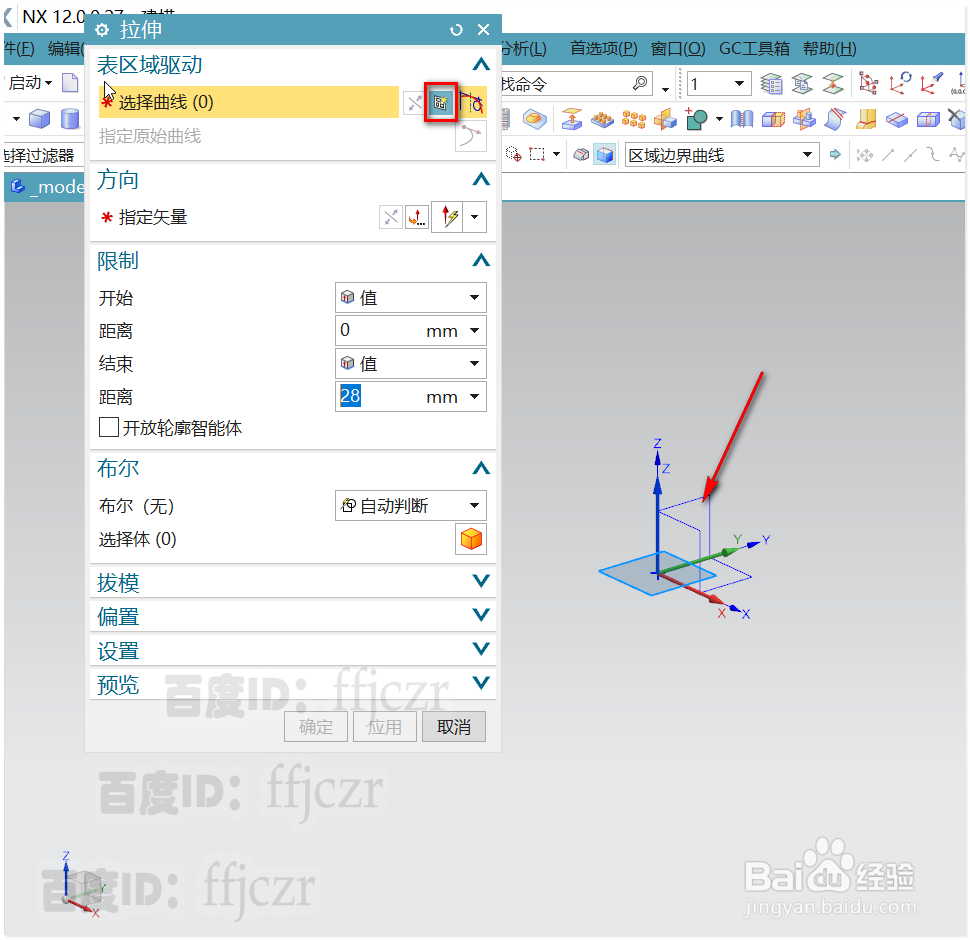

2、 首先，用拉伸命令创建出模型的主体。选用YZ面为草图平面，先大致在草图工作区内绘出截面线。如图所示。

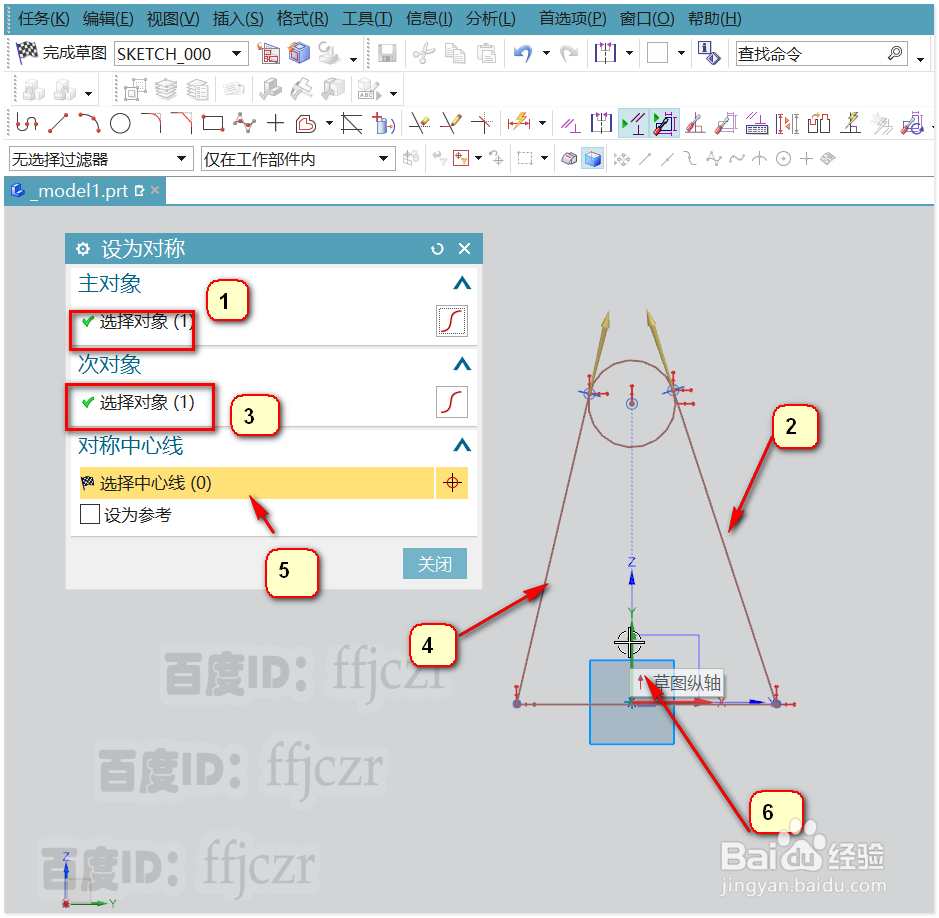

3、 对截面线进行约束标注 选用草图中的对称命令，按图所示的步骤将两条边线进行与Y轴的对称约束。

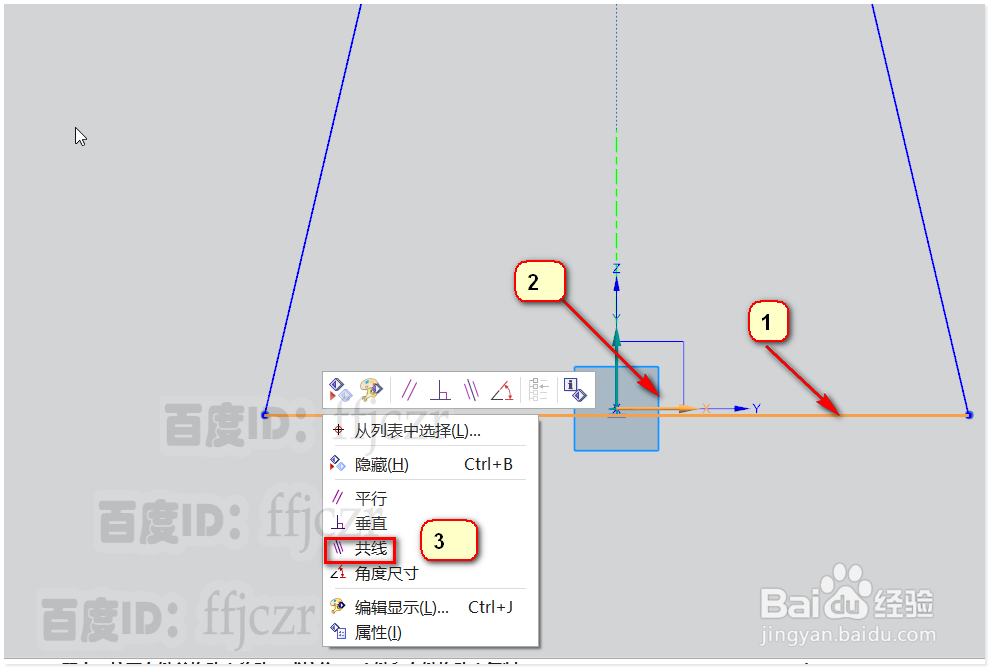

4、 选中底部的直线与X轴，进行共线约束。对曲线进行标注定位约束，圆形锂淅铄旰直径为20，圆心到坐标原点为40，两条对称边的最大距离为32.得到完全约束的截面线。

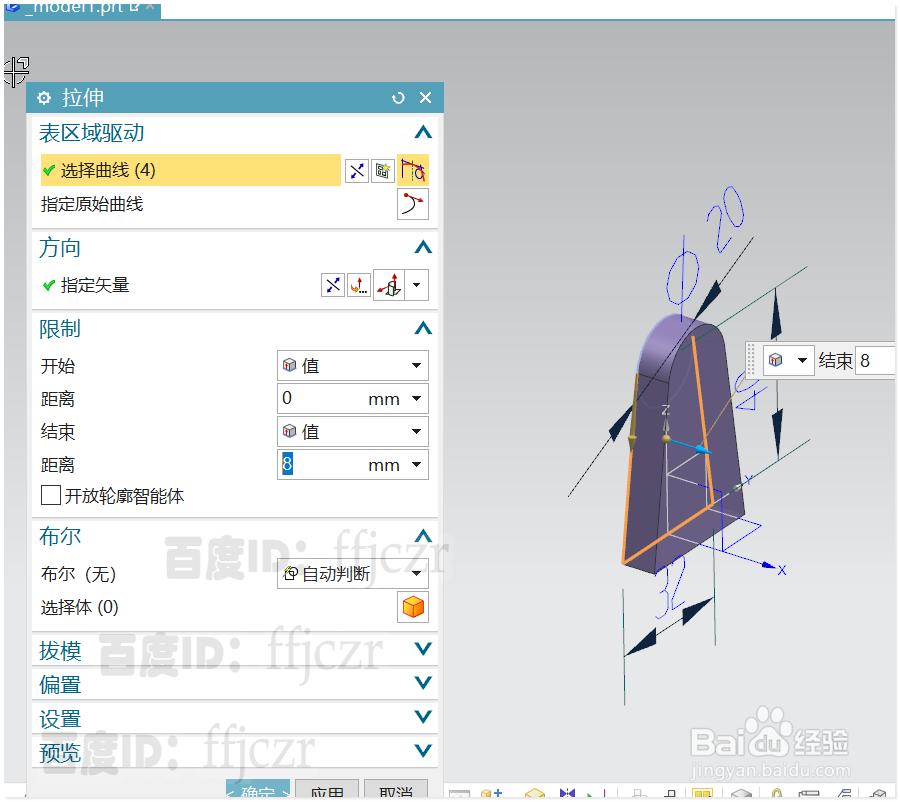

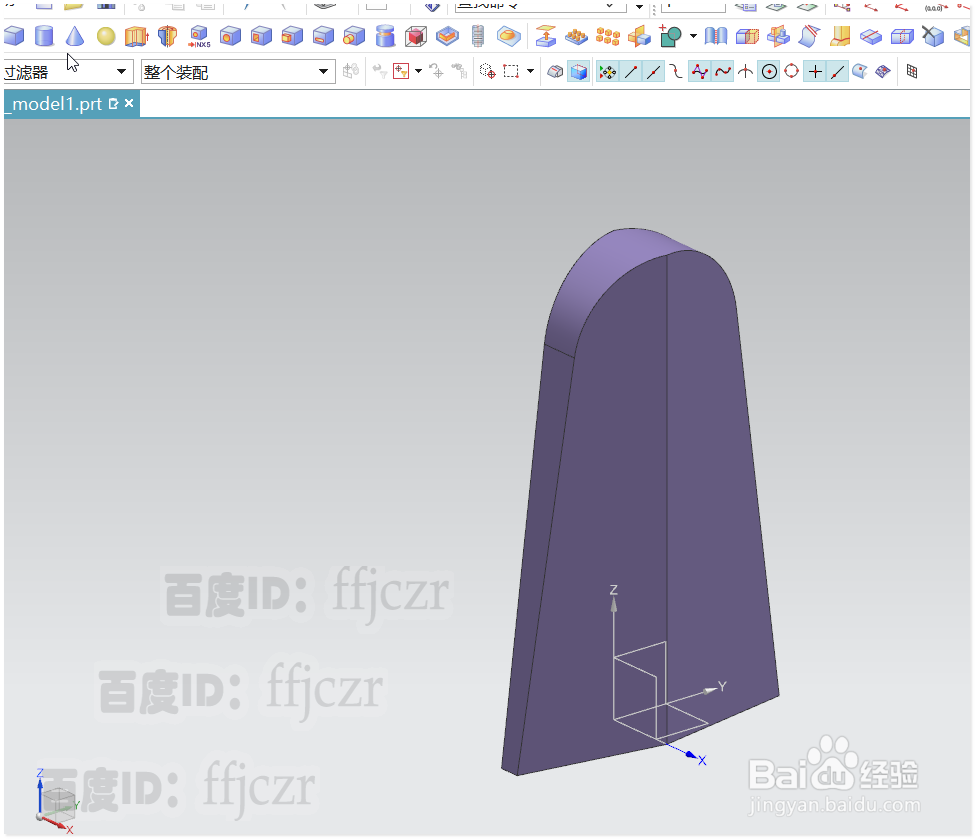

5、 回到拉伸对话框，拉伸的结束距离为8.得到耳朵结构的主体。

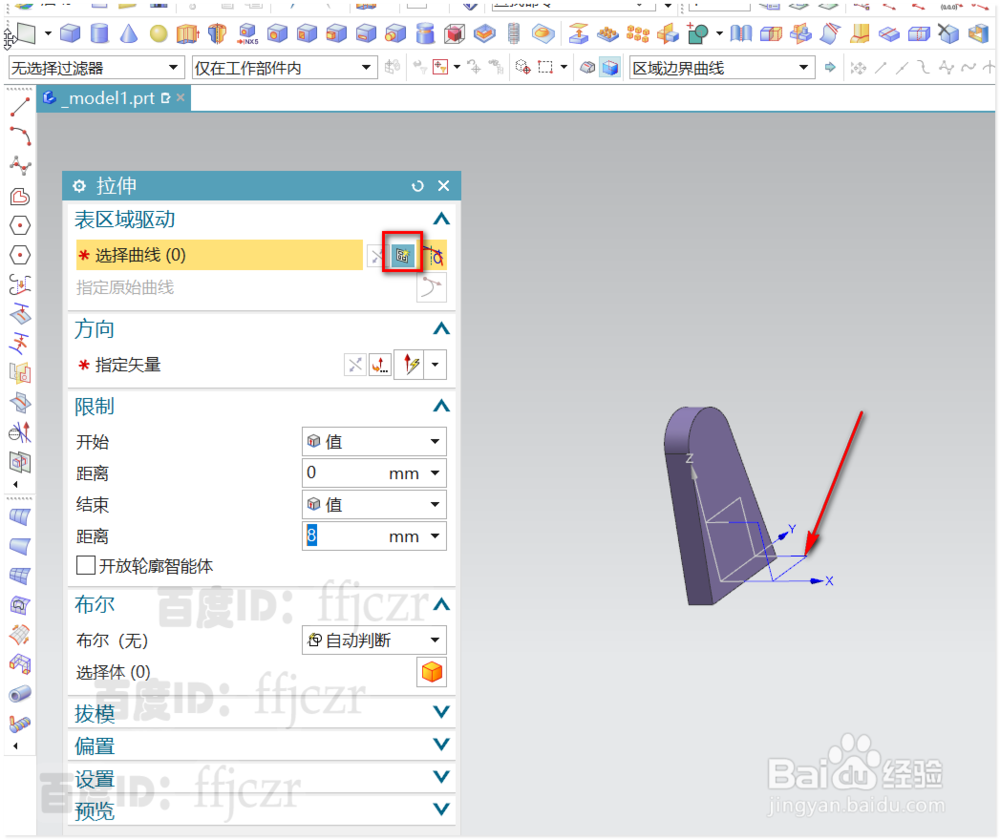

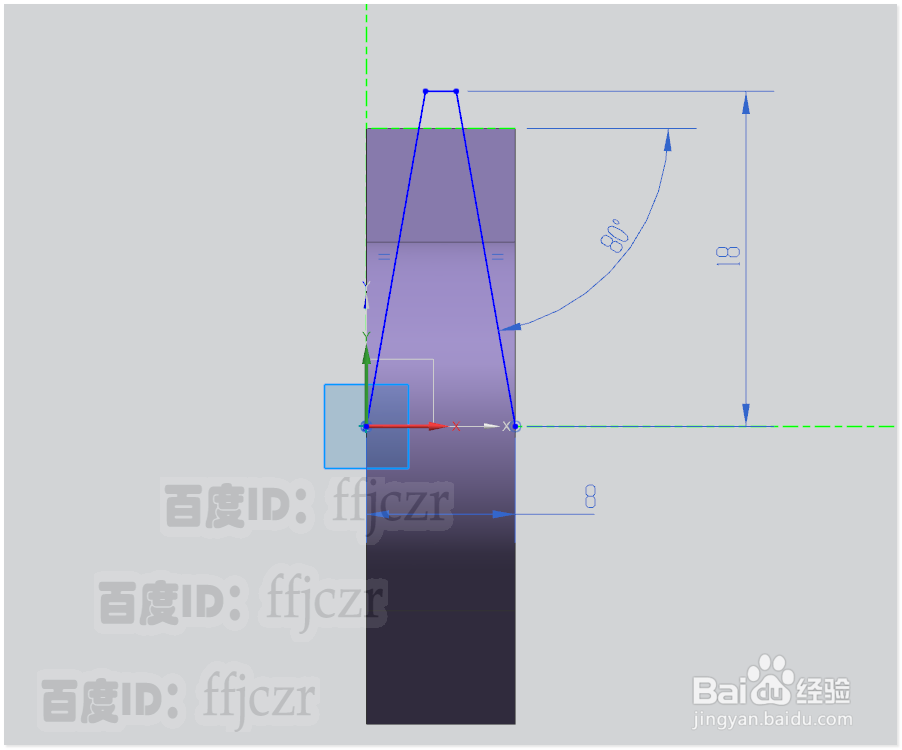

6、 选用拉伸命令，以XY面为草图平面；在第一象限绘出如图所示的曲线。曲线两边线与顶线的角度为80，两线间最大距离为8，高度为18.

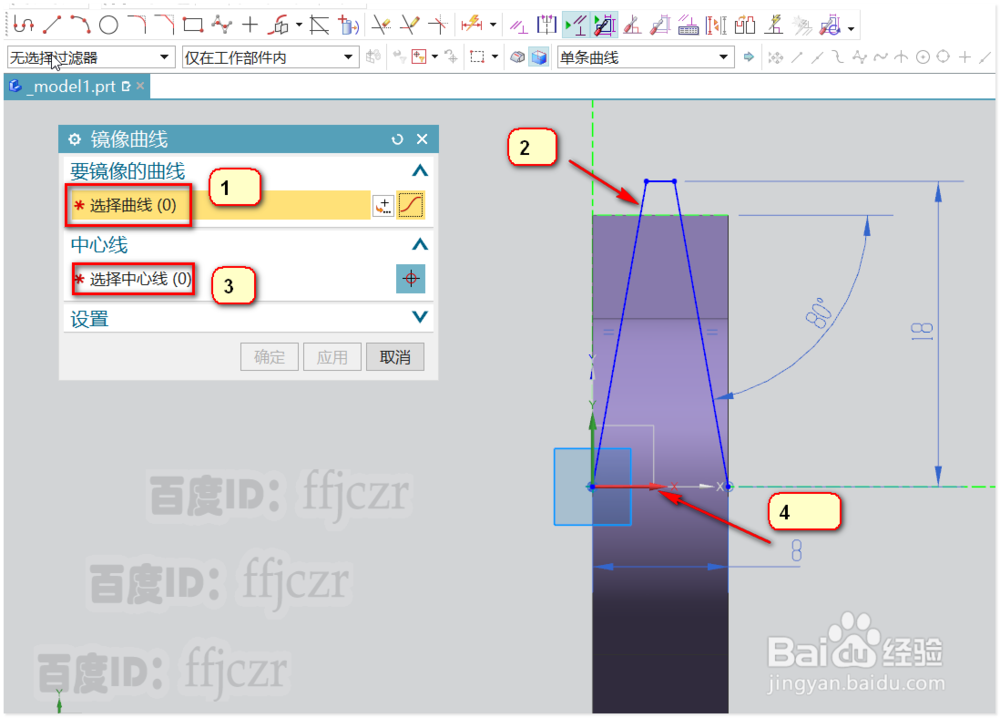

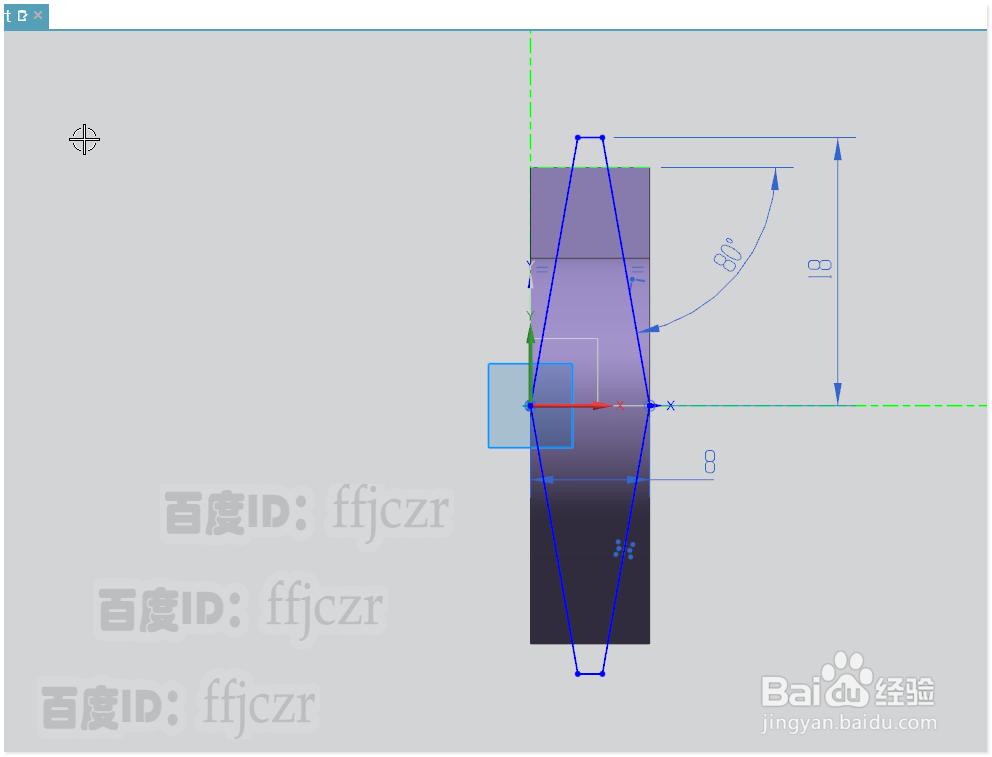

7、 将上步绘出的曲线，通过镜像曲线命令，以X轴为镜像平面，得到曲线的另外一组。整个曲线完全约束。

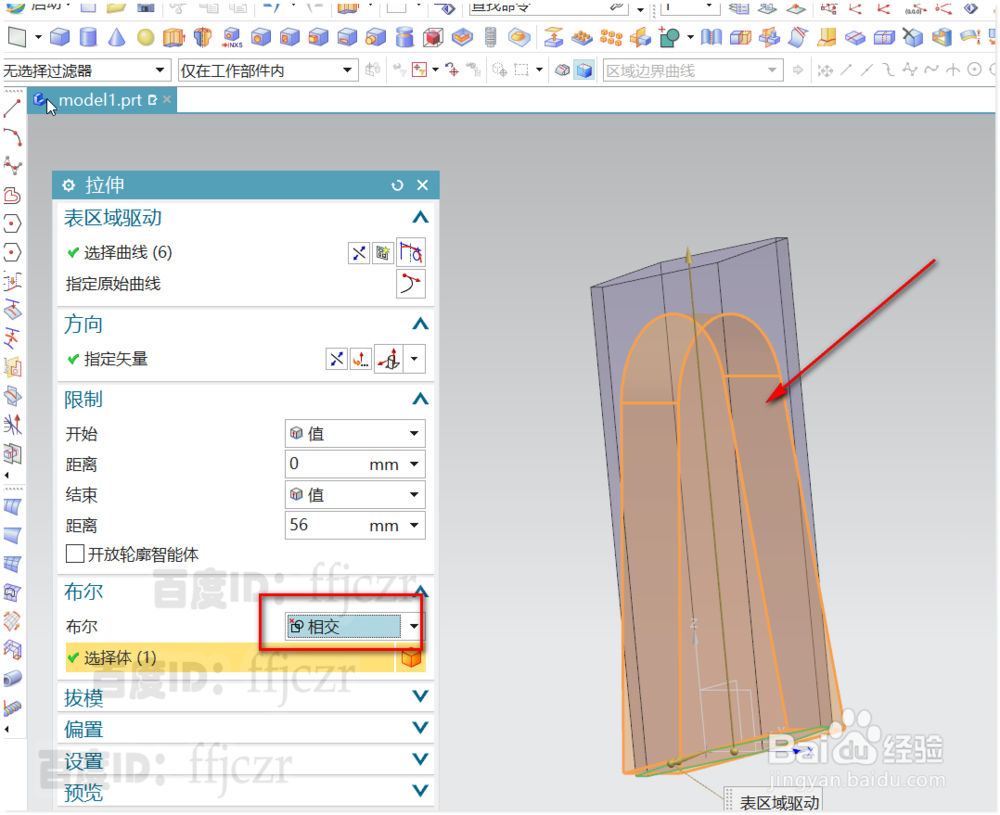

8、 回到拉伸对话框，选择的高度为56（只要比主体模型高就可以了），布珀墩猥樨尔运算方式为相交，相交的对象为模型主体。点确定，得到两个模型的共同结构；一个新的模型就创建出来了。
