GPTModel中断层自动处理？

1、断层截断自动处理

（1）三维视窗显示需要处理的断面，在模型管理器“断面”节点右击，右键菜单中选“断层截断自动处理”，弹出对话框：

图3-1 断层交接自动处理界面

（2）设置延伸距离、切除距离等，点击确定按钮，即可见视窗中断层自动截断处理。

2、断层扩展处理

（1）三维视窗显示需要处理的断面，在模型管理器“断面”节点右击，右键菜单中选“断层扩展处理”，弹出对话框：

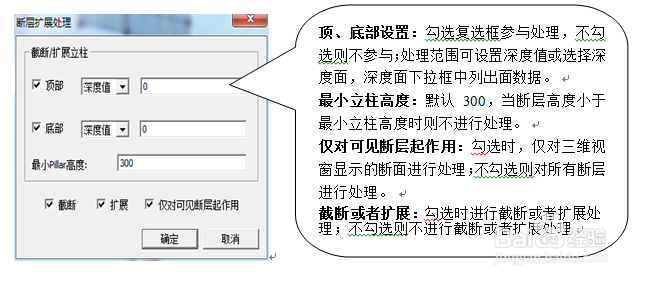

图3-2 断层扩展处理界面

（2）设置顶、底处理范围等，选择截断或扩展处理，确定后即可完成

3、断层深度校正

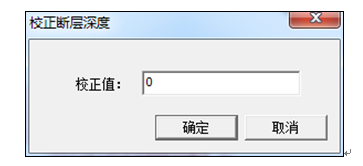

（1）在模型管理器中选择“断面”节点或其子节点右击，右键菜单中选“断层深度校正”，弹出对话框：

（2）在输入校正值，输入负值断层模型向下移动，正值模型向上移动。点击确定按钮，完成校正，选中断面 Z值增加校正值。
