西门子S7-200PLC在线端口设置

1、现在的电脑一般都没有串口，所以我们用了一条USB转RS232的线，然后用PPI电缆连接到PLC，接通电源，再打开S7200 PLC编程软件V4.0 STEP 7 MicroWIN SP9：

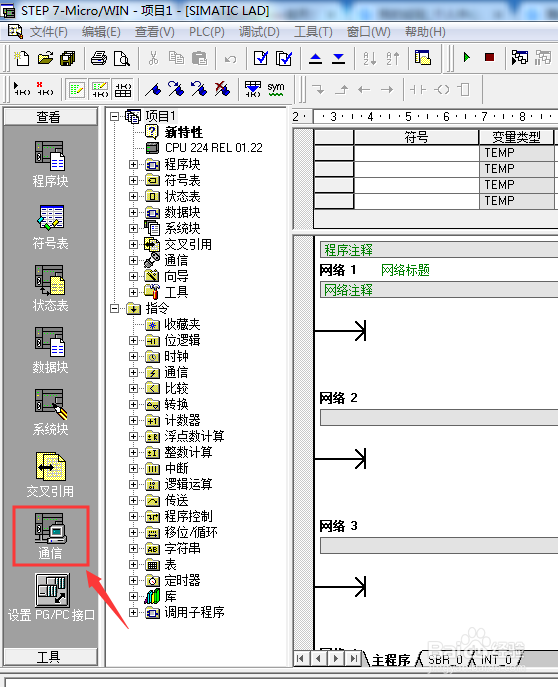

2、点击左侧的【通信】图标：

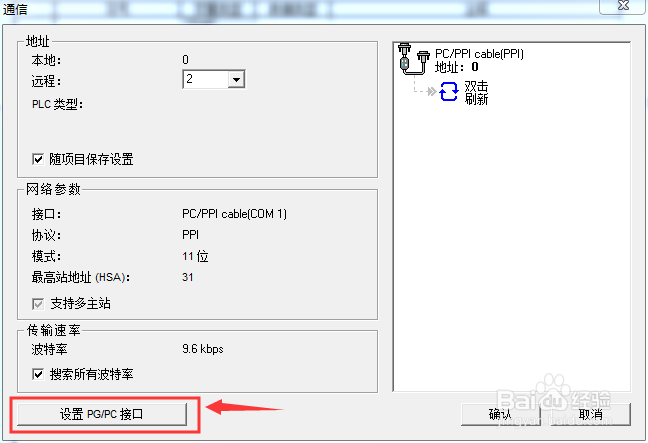

3、打开后，先点【设置PG/PC接口】按钮：

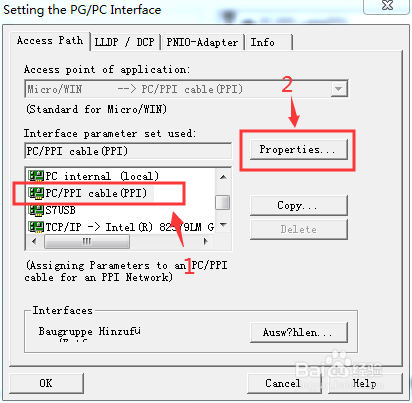

4、打开设置窗口后，先在列表里找到【PC/PPI cable（PPI）】，用鼠标左键点击一下，选中它，然后再点【Properties...】按钮：

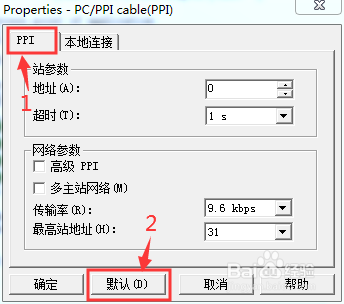

5、先打开【PPI】选项卡，点下面的【默认】按钮即可：

6、然后点【本地连接】选项卡，选择连接PLC的串口号（这里一定要选择正确），然后点【确定】：

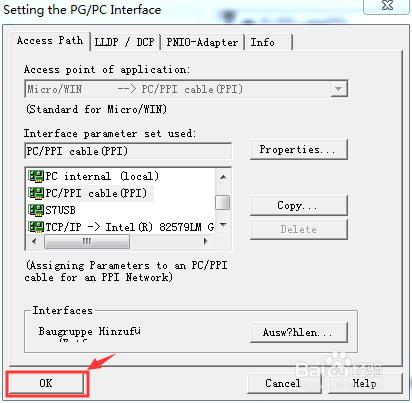

7、返回后点【OK】按钮：

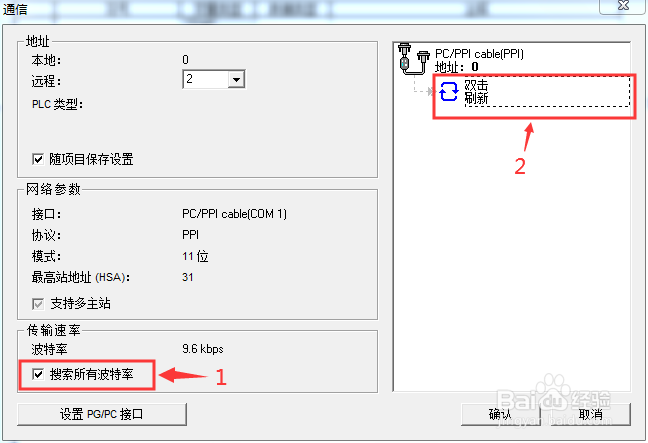

8、返回到通信独瘦配溧窗口，先勾上【搜索所有波特率】选项，然后再用鼠标双击右边的【双击刷新】，系统开始自动搜索PLC，如果能连接上PLC，就会列表显示出来：

9、连接成功后，就可以正常的上下载程序了。
