caxa三维设计训练二之立体五角星

1、如下所示，

打开caxa三维实体设计软件，

新建一个空白的设计环境，保存caxa三维设计训练二之立体五角星

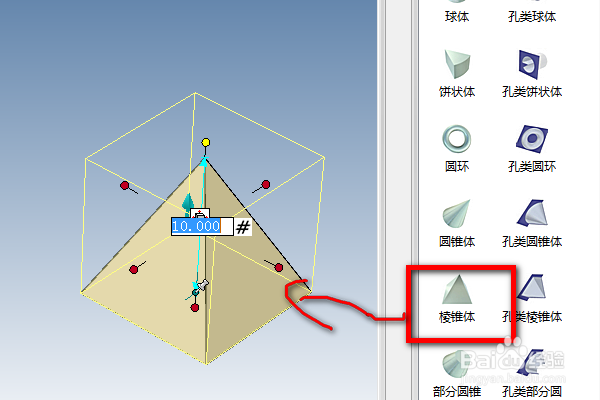

2、如下所示，

从右边的设计元素库中找到“棱锥体”，

拖动到三维区域释放，

点国联击手柄，设置高度为10，

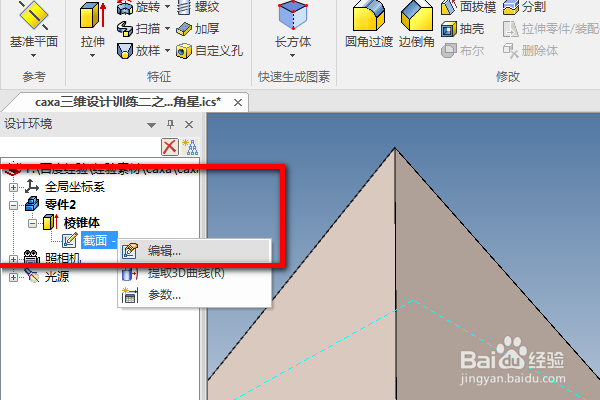

3、如下所示，

在左边的设计树中点击“零件——棱锥体——截面”，

单击鼠标右键，点击“编辑”。

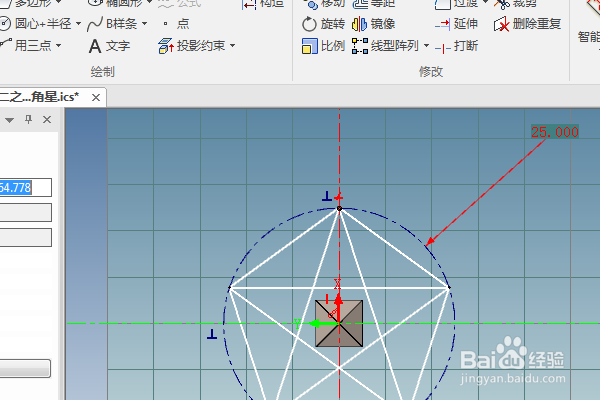

4、如下所示，

进入草图环境，激活裁剪命令，裁剪帽陵伐掉之前的正方形，

激块政活多边形命令，以原点为圆心画一个正五边形，标注外接圆半径25，

激活连续直线命令，连接五边形的对角点，

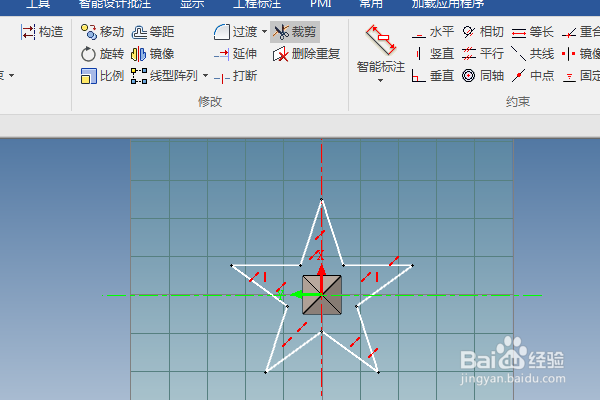

5、如下所示，

激活裁剪命令，裁剪掉正五边形及其外接圆，

裁剪掉连续直线组成的小五边形，

点击完成，退出草图。

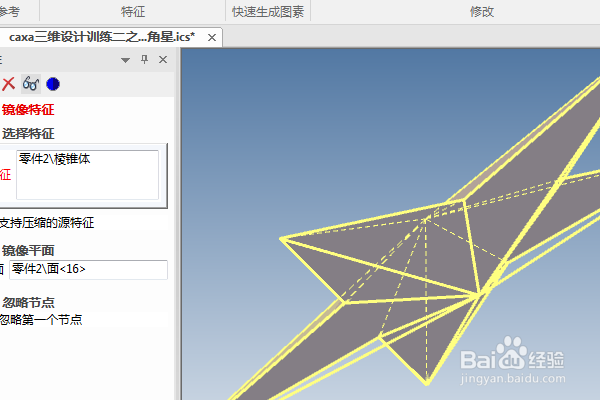

6、如下所示，

点击工具栏中的镜向特征，

特征选择椎体，平面选择底部平面

看着预览效果，点击√，完成并结束镜向操作。

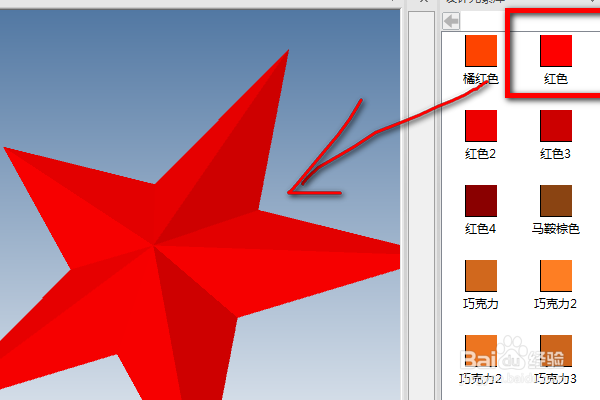

7、如下所示，

在右边的设计元素库中找到“红颜色”，

拖动到实体上释放，

至此

这个红色的立体五角星就设计完成。

本次训练结束。
