CAD机械设计82定律：[3]机械cad标注样式详解

一般来说，机械CAD绘图用的标注样式，在不同的公司有不同的模板，本经验告诉你如何设置美观大方、层次分明的标注样式，并介绍如淡馋衔锂何简单快捷地应用于不同比例的图纸当中。为了便于重复使用，本经验制作的文件可另存为一份模板文件，(建议结合本系列上一经验----机械CAD基本线型一节，合成一份模板文件)

工具/原料

autocad2007以上版本

建立图纸模板及建立基础标注样式

1、标注样式在图纸设计过程中相当常用，所以我们应该把它的工具栏固定在适合的位置，以随时设置或更改不同的样式。要显示或隐藏绘图范围周围的工具栏，可以右键单击工具栏，在弹出菜单中把需要显示的工具栏打上勾即可。如下图我列出了机械设计中最常用到的工具栏，标准、特性、图层、绘图、修改、标注。

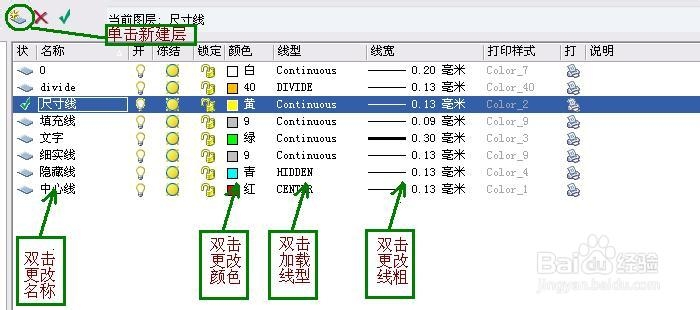

2、新建CAD文件，在弹出对话框中，选择样板文件为acadiso.dwt。建立如下的层，设置好线型、颜色及线宽等再另存为"模板.dwg"，以后新建CAD图都以此图为模板即可。(也可存为dwt样板文件）

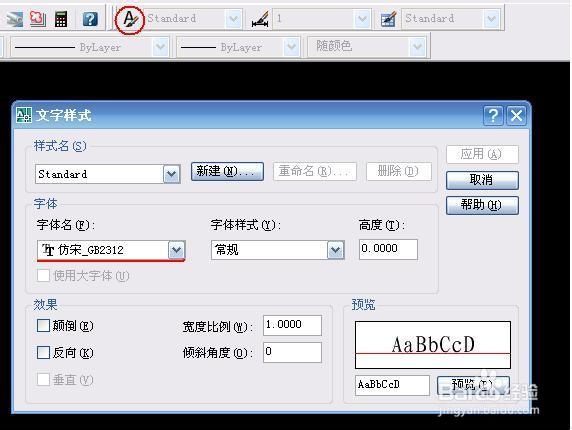

3、单击文字样式图标（如下图红圈处），在弹出对话框中，首先去掉“使用大字体”前的勾，再选择仿宋体或宋体。（也可以选择其它字体，但要保证无论是中英文及数字的显示都要美观大方为好，另外，为保证不同机器下的兼容性，建议使用系统自带字体）其余不用更改，点应用/关闭即可。

4、点击标注样式图标（如下图红圈处），在弹出对话框中，点击新建

5、在弹出的创建新标注样式对话框中，把新样式名改为“1”说明：因为不同比例的图纸，用的标注大小不同，所以设基础为1，方便以后根据倍数来放大或缩小样式，切换样式也比较直观。改名后点“继续”按钮。

6、在“直线”选项卡中，按照如下图红框圈起部分更改。符号和箭头不用改，文字颜色改为“洋红”，主单位中的“逗点”改为“句点”，其余不用更改，点“确定”按钮退出，关闭样式管理器，回到绘图区后，按Ctrl+S保存一下文件。

创建适合不同图纸比例的标注样式

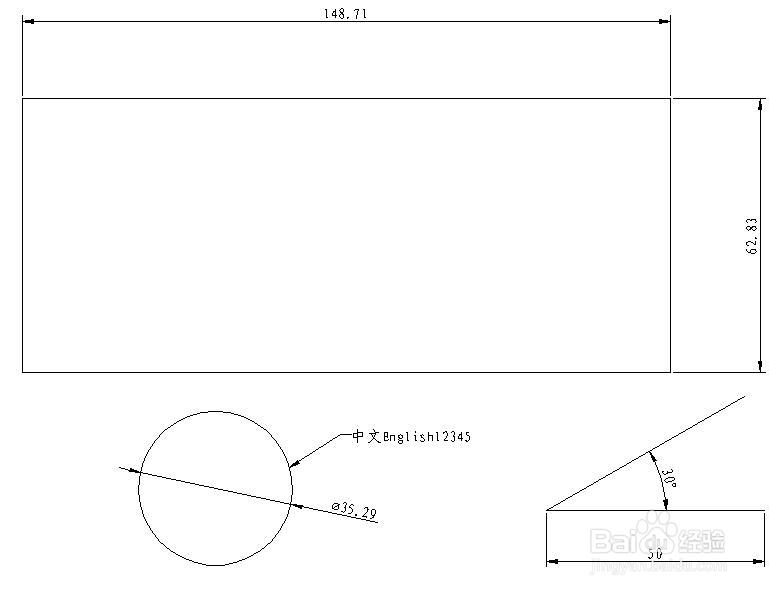

1、测试标注样式的适用场合。前面制作好一个名为“1”的标注样式后，在绘图区画一个297长x210高（A4嗦客陧耷纸大小）的长方形，在中间画一些线段或圈等简图，并进行标注，然后满屏打印或预览，观察标注的大上及比例是否恰当，不满意可以修改至合适为止。调整合适后，就把这个样式作为1：1比例下的标准。以后创建其它比例则需要新建不同的样式来进行切换。【注意：本样式比较适合黑白打印】

2、理解标注样式的比例A4纸尺寸为297x200，以1：1的比例绘图，用上面“1”标注样式合适。如果要画的图大小范围500x350，用“1”标注样式满屏打印A4，标注就几乎看不清文栓疠瑕愤字和箭头了。但是用在A3的纸张，满屏的话“1”样式，同样是适合的。所以我们还需要设置更大或更小的样式，以用来标注不同尺寸规模的图纸。

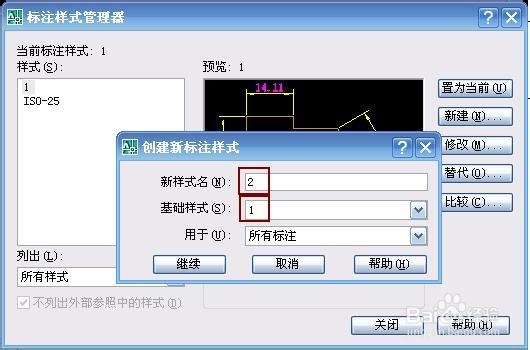

3、设置不同比例大小的标注样式首先打开标注样式管理器，点击“新建”按钮。在弹出的对话框中，新样式名称改为“2”，基础样式确保选择“1”，因为我们是以“1”样式作为参照的。完后点“继续”按钮

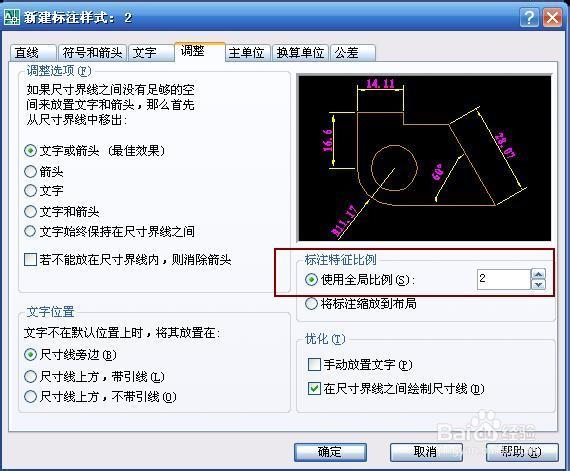

4、在弹出的对话框中选择“调整”选项卡把使用全局比例改为“2”，意思是这个样式的大小“1”样式的2倍。以后可以用同样的方法，创建其它的倍数，如0.3、10、100、1000倍，用来标注不同尺寸规模的机械零件。最后点确定/关闭回到绘图界面。Ctrl+S快速保存一下文件。

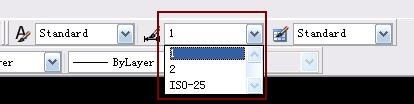

5、如何在绘图中切换不同的标注样式在绘图标注的时候，点击工具栏中“标注样式”的下拉列表，选择需要的比例，即可以此样式进行标注。如需更改已经标注的图，可选择所有标注（可以包含图像），再选择新的标注样式，即可更新全部选择了的标注。见下图：
