怎么用CASS的方格网法计算两期土方量

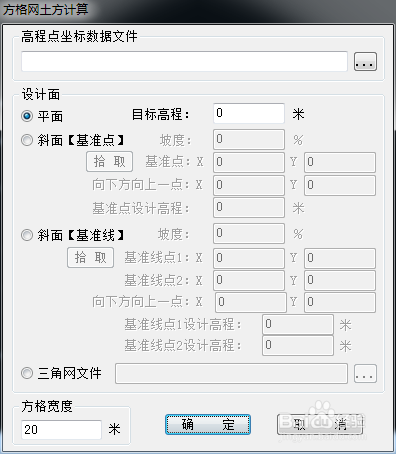

1、方格网法是工程应用中常用的土方计算方法。如图，设计面选择有四种方式，其中较为常用的有两种，一是 平面 选项，主要用于滤鲇魍童设计面为平面的情况；二是 三角网文件 选项，主要用于两期都不为平面的情况。本经验主要介绍后者。

2、首先，展“后期”高程点文件（即开挖或换填后测量的数据），展点图如下所示。

3、等高线下选“建立DTM”命令，弹出对话框内选“由数据文件生成”。生成的三角网文件如图。

4、此时，在“后期”数据文件存储位置自动生成三角网文件“后期.sjw”。

5、在图层管理面板内全选高程点图层图元并删除，再次展“前期”高程点数据文件（即原地面的畲驶郜杏测量数据）。如图所示。

6、由图可见，后期数据中与前期大致重合的部分是施工区域，所以方格网法选择计算区域时，应圈定该区域，如图，用闭合的多段线圈出范围。

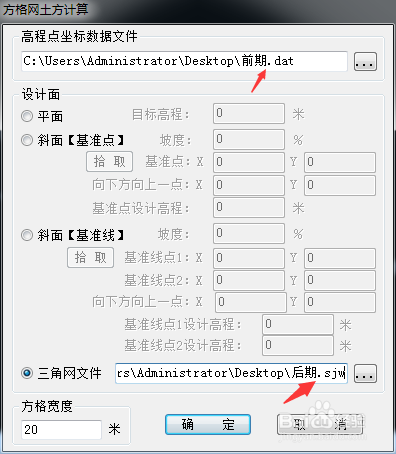

7、选择方格网法，弹出的对话框内选择如图。

8、计算两期土方时，最重要的是时刻弄清用哪期的数据生成三角网，用哪期的数据圈定计算范围。
