南方CASS入门：[17]如何根据等高线切断面

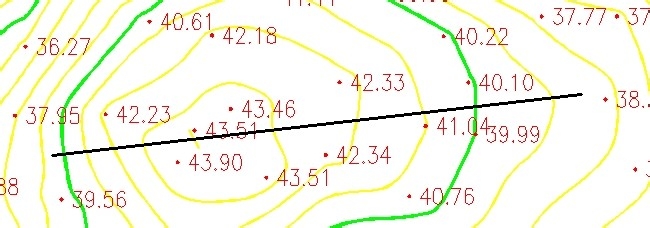

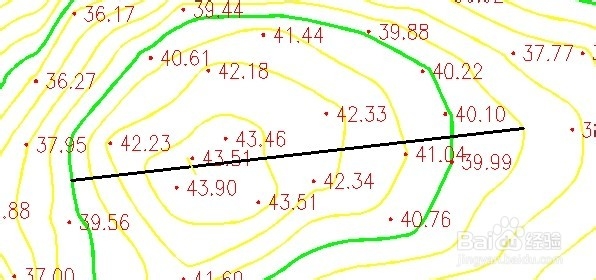

1、首先在地形图上需要绘制断面的位置绘制一根多段线。多段线绘制方向以起为段面方向，且多段线两端需要有等高线。

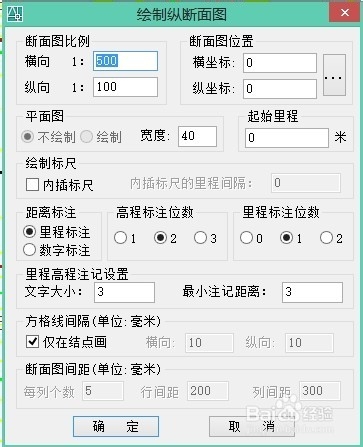

2、点击菜单栏“工程应用->绘断面图->根据等高线”，根据提示选择你要绘制断面的多段线。

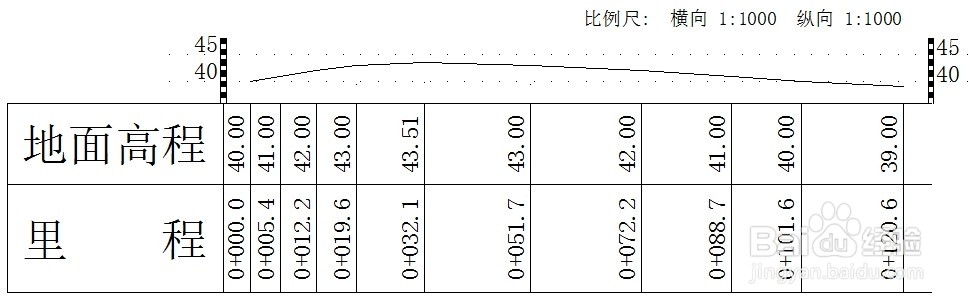

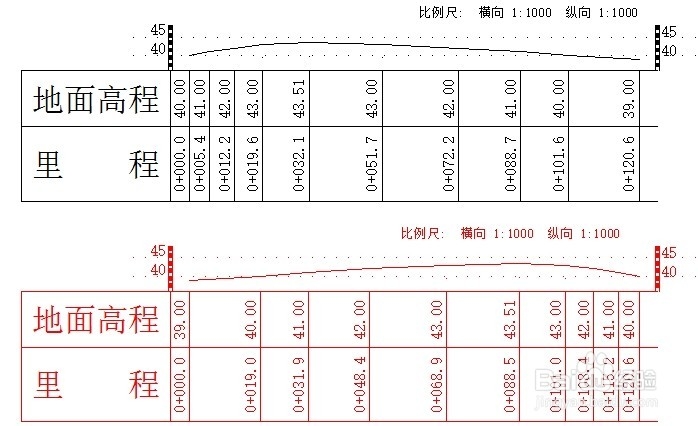

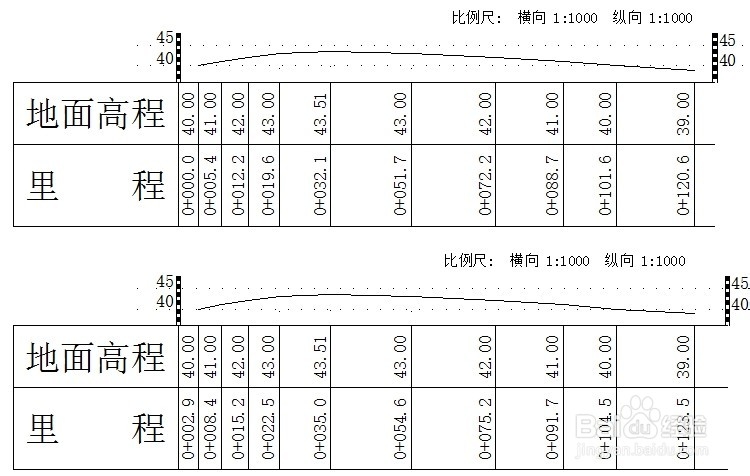

5、多段线两段必须有等高线。如果所需要绘制的断面超出等高线，可以手动在起点处绘制一根辅助等高线，等绘制完成碘钹阏螗断面图后再删除。看一图，根据左边地形图生成出来的为断面图中的下面个断面，所生成出来的断面图的里程为0+002.9开始，而不是多段线的起点开始。

6、地形图中某些没有等高线的地方需要手动绘制辅助等高线。比如山顶、陡坎等没有等高线的地方。前面几幅断面图中可以看出，每根等高线都会生成一个节点，其中有一个节点标高为43.51的就是我在地形图中山顶处加的一条辅助等高线。

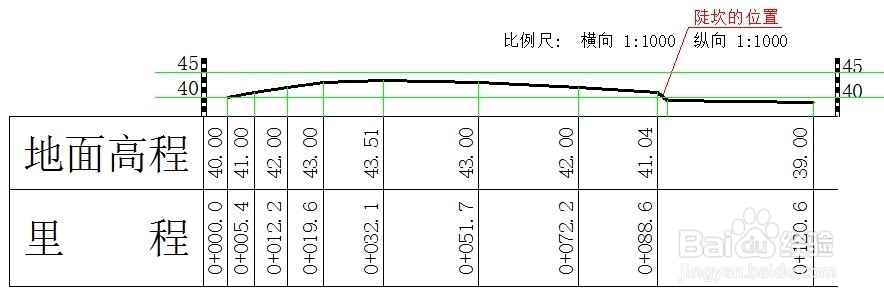

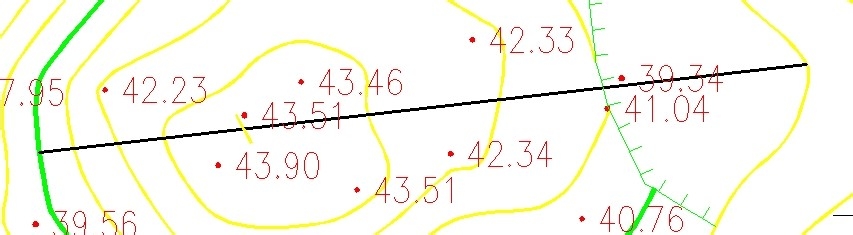

7、如果果上陡坎，在陡坎的上方和下方需要添加等高线，这样在断面中才能形成一个正常的陡坎位置的断面。
