UG10.0如何插入棱台凸起

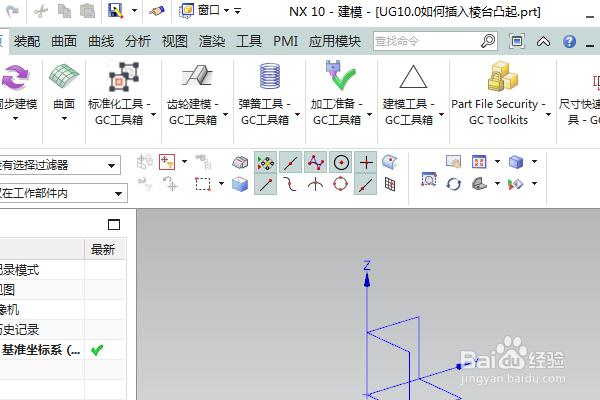

1、如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：雁悦

UG10.0如何插入棱台凸起

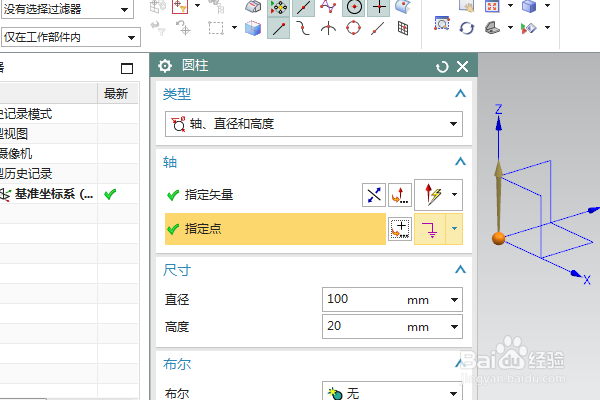

2、如下所示，

执行【菜单——插入——设计特征——圆柱体】，

指定艳场矢量Z轴，指定点：坐标原点，

设置尺寸：直径100，高度20，点击确定，

快速创建一个圆柱体，作为演示所用。

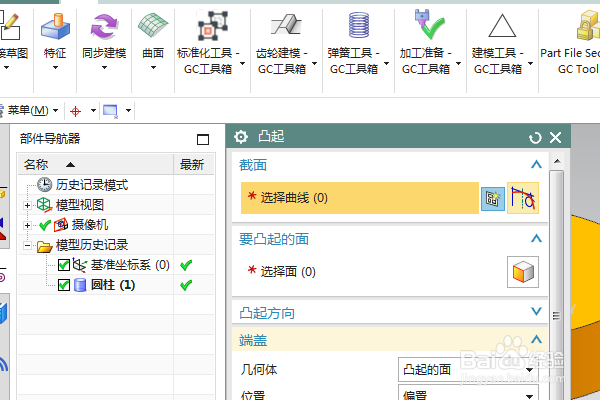

3、如下所示，

执行【菜单——插入——设计特征——凸起】，激活该命令，

弹出“凸起”对话框

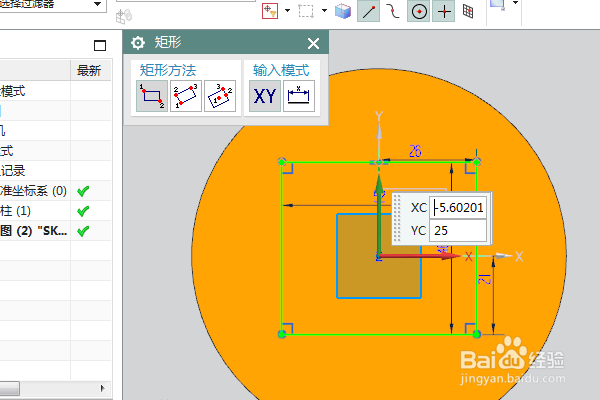

4、如下所示，

点击圆柱体上端面，直接进入草图，

激活矩形命令，画一个矩形，

点击完车，退出草图。

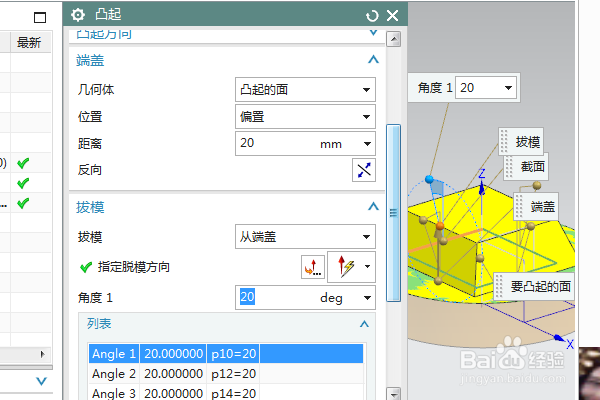

5、如下所示，

回到凸起对话框，点击上端面，

设置端盖几何体为“凸起的侧舍冲面”，偏置距离20，拔模角度20，

点击确定。

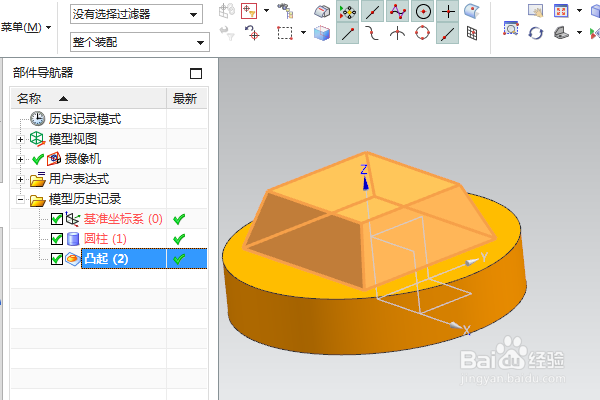

6、如下所示，

这个棱台凸起就创建完成，

本次演示结束。
