Proe三维训练一百九十九阵列球与圆柱

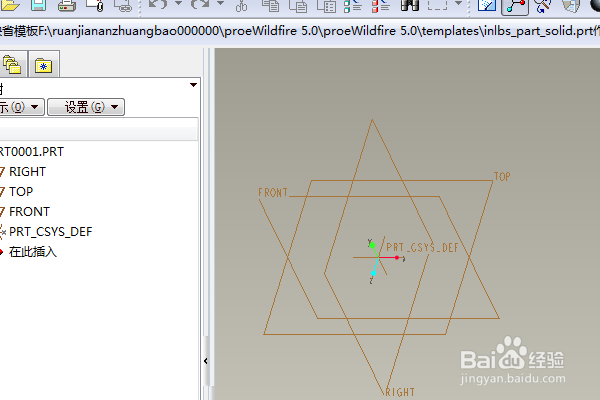

1、如下图示，打开Proe软件，新建一缺省的实体零件

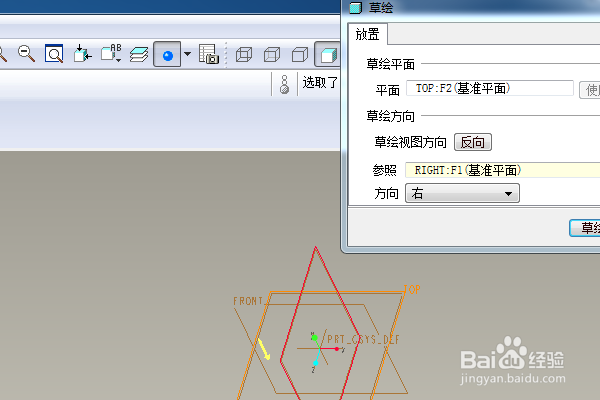

2、如下所示，执行【旋转——位置——定义——top面——草绘】，直接进入草绘

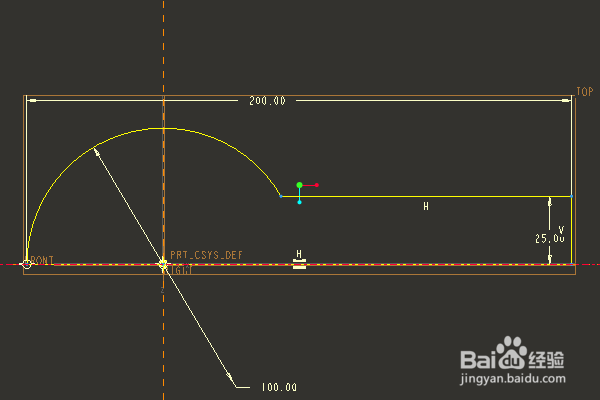

3、如下所示激活圆命令，以原点为圆心画一个癣嗡赧箬圆，双击修改直径为100，激活矩形命令，画一个矩形，下边与横轴重合，长200，宽25，激活删除段命令，删除横轴下边的圆弧和矩形与圆弧相交的部分线段，点击√，完成并退出草绘。

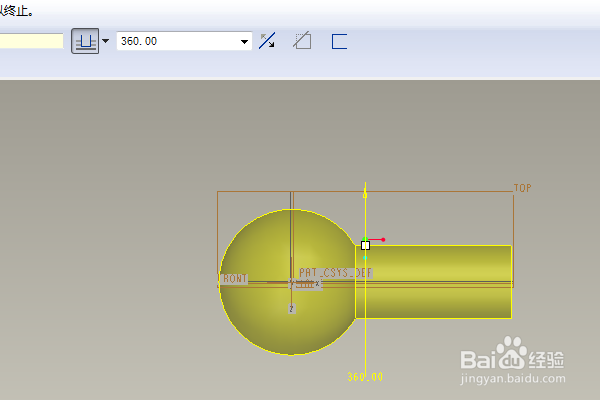

4、如西撒，回车，完成并结束本次旋转操作，

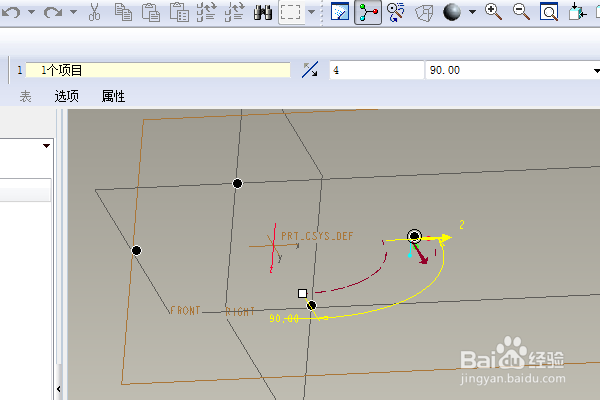

5、如下所示，点击工具栏中的阵列特征，左上角选择轴阵列，在基准坐标系中点击Z轴，上边工具栏中设置数量4，角度90，回车，完成并结束本次阵列操作。

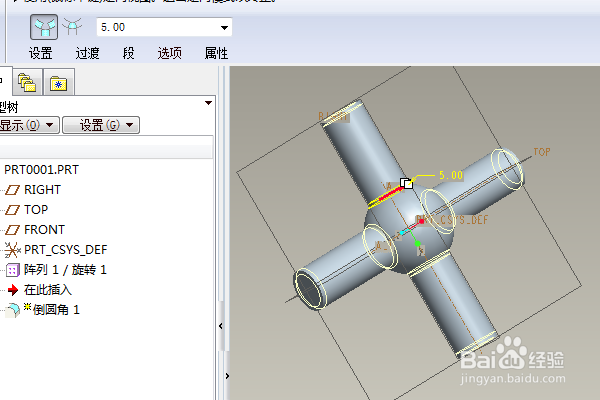

6、如下所示，点击工具栏中的倒圆角命令，左上角设置半径为R5，点击实体中的边线，回车，完成并结束本次倒圆角操作。

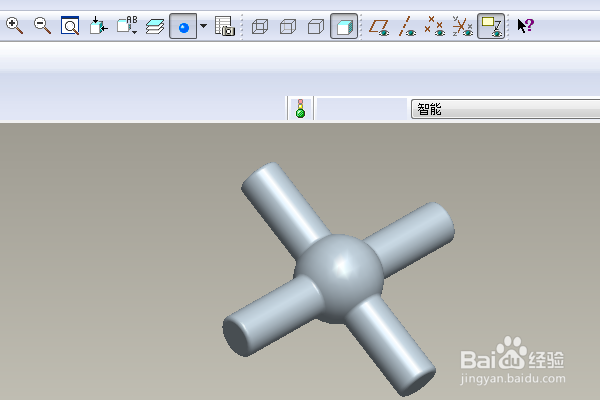

7、如下所示，隐藏所有的基准，至此，这个三维实体零件就创建完成，本次训练结束。
