H3C交换机console方式登陆设备的方法

环境搭建及连接方式

工具/原料

Console线

软件

方法/步骤

Console线：一端是RJ-45水晶头（网口），一端是DB9的串口（9针头）。台式机通常自带COM口，连接线缆的DB9串口，如果是笔记本，则可以使用DB9针-USB口转接线缆，连接方法见1.2节。部分产品发货自带console线，若发货未带，需和DB9针-USB口转接线缆一样由用户去电脑城或网上购买备用。

终端软件：1）SecureCRT软件（常用，Win7及以上系统需要安装，可网上搜索下载）

2）超级终端（不常用，Win-XP等老系统自带）

连接方法

Console连接电脑和设备，如下图所示：

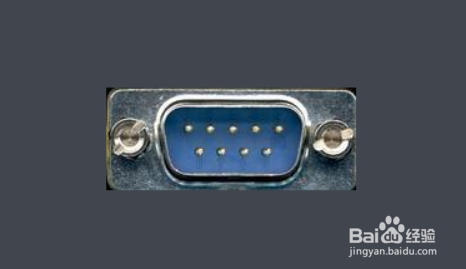

电脑侧：1）台式机使如下的COM口连接Console线的9针串口（如下图所示）

  2）笔记本使用USB口连“DB9针-USB口转接线缆”的USB接口。

设备侧：设备上的“CONSOLE” 口或者“CON” 口连接Console线的RJ-45口（网口），如下图所示：

SecureCRT软件登录连接方法

2.1 确定COM口编号

# 右击【计算机】选择【属性】--【设备管理器】--【端口】，查看确认电脑上使用的通信端口，本案例中使用COM3。

注意：笔记本需要连接USB接口并安装驱动后方可识别到该接口。

SecureCRT软件连接设置

# 双击运行SecureCRT软件，找到【文件】菜单下【快速连接】选项，如下图，协议选Serial，端口选com3，波特率为9600，数据位为8，奇偶校验无，停止位为1，最后点击【连接】。

注意：数据流控制的所有勾都去掉。

确认连接成功及使用

# 上一步点击【连接】后进入如下对话框，标签前面显示绿色，敲回车键后出现字符提示，且可以正常输入字符，表示PC使用console线通过SecureCRT软件连接设备成功。
