用思科模拟日常办公网络和共享网络打印机应用

本节小编为新手小白讲解一下在思科模拟器中如何模拟日常办公网络和共享网络打印机应用。本文需要具备简单的网络理论基础、dhcp服务器的搭建、无线路由器搭建局域网的知识。而在此之前，小粕盘镱嘧编分享过‘思科模拟器搭建DHCP+DNS+HTTP服务器’和‘思科中使用无线路由器搭建局域网’，如果不会搭建dhcp服务器和无线路由器组建局域网的小伙伴可以先去了解一下。

工具/原料

Cisco packet tracer6.2

构建拓扑图

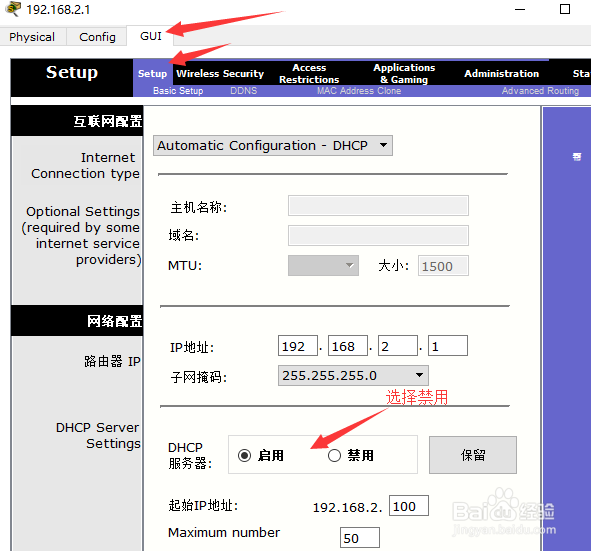

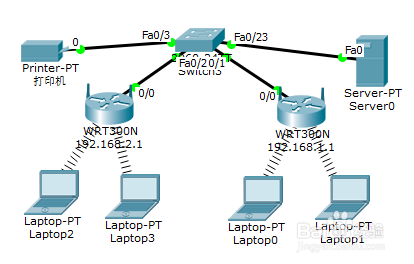

1、在空白区域添加一个打印机、一个交换机（2811）、一个服务器、两个无线路由器（WR哌囿亡噱T300N）、四个笔记本（laptop），并用连线将设备连接成参考图所示拓扑图，最好端口一样。说明：1、无线路由器与交换机之间的连接接口最好是0/0接口，才能达到共享网络打印机的目的2、无线路由器与交换机之间的连接接口如果不是0/0接口，需要将无线路由器的dhcp功能关闭，否则网络不通如何关闭dhcp功能请看图2

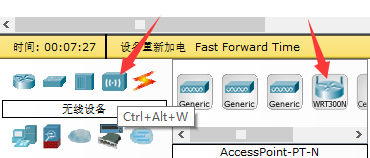

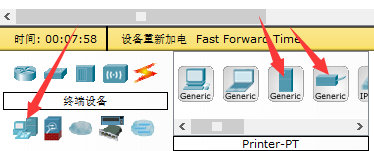

2、打印机、无线路由器、服务器型号选择，请看图

各设备配置信息

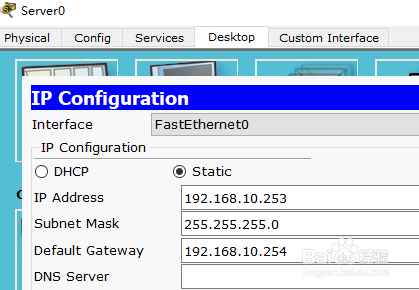

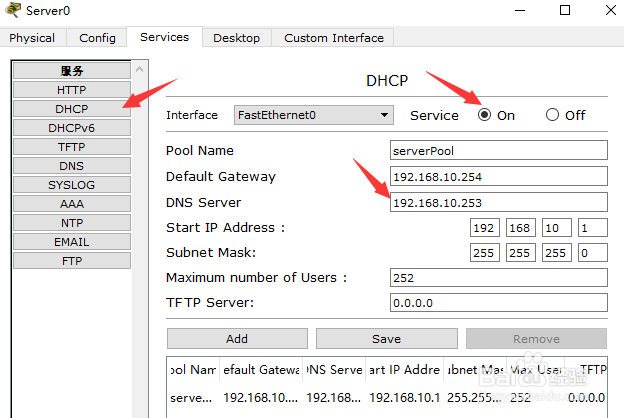

1、服务器配置信息和dhcp配置信息请看图。一层网络是192.168.10.0/24

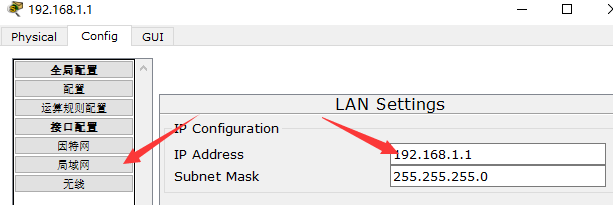

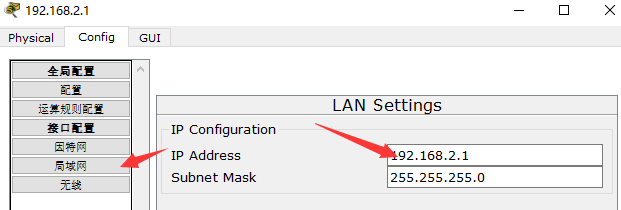

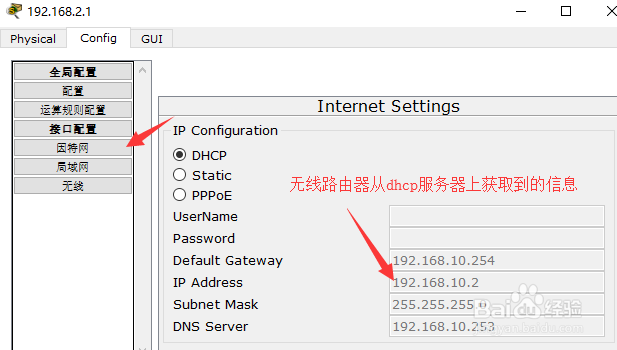

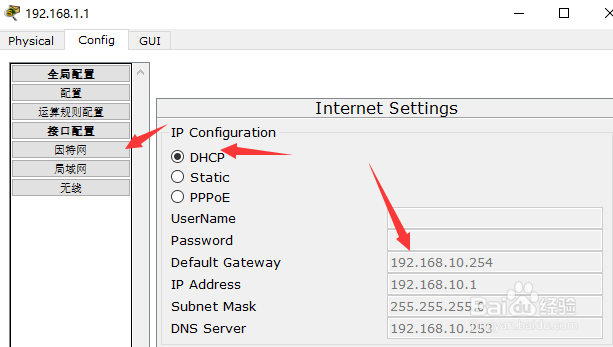

2、无线路由器配置信息。二层网络是192.168.1.0/24和192.168.2.0/24

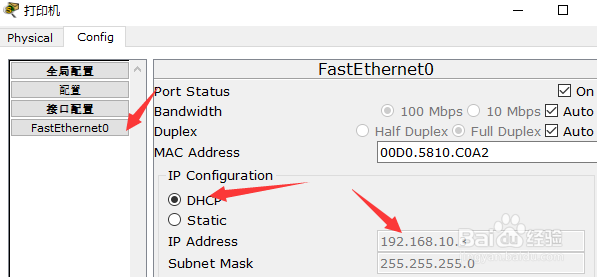

3、打印机ip信息请看图

测试打印机的连通性

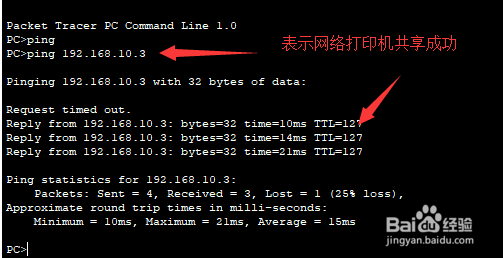

1、任选一个PC，输入ping 192.168.10.3，具体命令看图。192.168.10.3是我做这个实验时的打印机ip
