SolidWorks绘制涡状线扫描路径

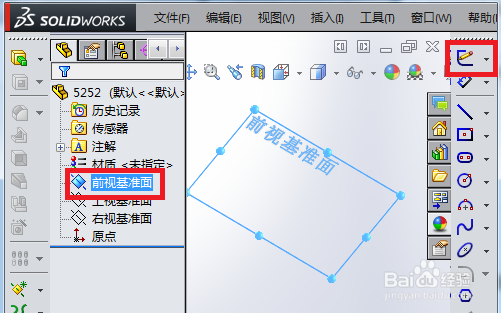

1、选择一个基准面，单击“草图绘制”按钮。

2、绘制一个圆后，单击“插入”→“曲线”→“螺旋线/涡状线”。

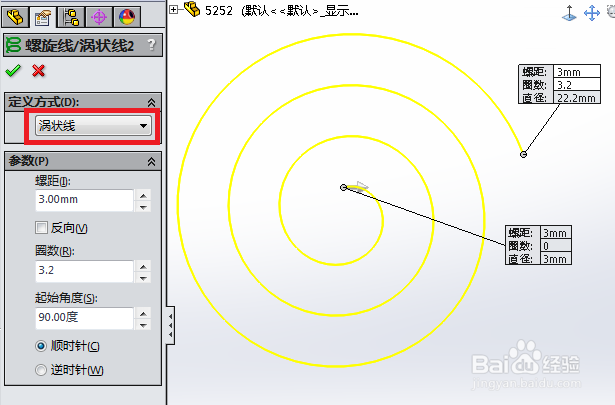

3、在“定义方式”下，选择“涡状线”，在“起始角度”下，最好设置特殊角度，以便后续选择现有特殊基准面，设置好其余参数后，单击“√”确认。

4、选择通过涡状线起始点的现有特殊基准面右视基准面，单击“草图绘制”按钮。

5、绘制如下图扫描轮廓，选择轮廓固定点以及靠近起始点的涡状线边线，建立“穿透”关系，最后退出草图。

6、同时选择涡状线及轮廓草图，单击“扫描”按钮。

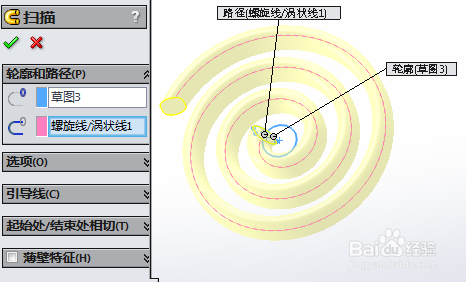

7、扫描预览如下。

8、涡状线扫描完毕。
