新迈腾左后倒车灯不亮

1、1. 首先使用WAS6150B对车辆系统进行检测09-中央电器控制单元内存一故障代码：“左后倒车灯断路/短路” ，关闭点火开关拆下尾灯总成查看灯泡及线路板状态未发现异常；使用万用表测量倒档接通时该处电压为0V。

2、分析可能导致此故障的原因主要有以下几点：1. 拉悟有仍该左侧倒车灯线路存在电器电路故障2. 控制单元编码不正确3. 着抹较氰控制单元本身故障4. 其他故障原因导致根据以上分析查阅相关线路图得知该倒车线路相对来说较为简单，由J519接受倒车信号后直接控制T52A/28号脚使其输出倒车灯所需的电压。

3、线路图如下:

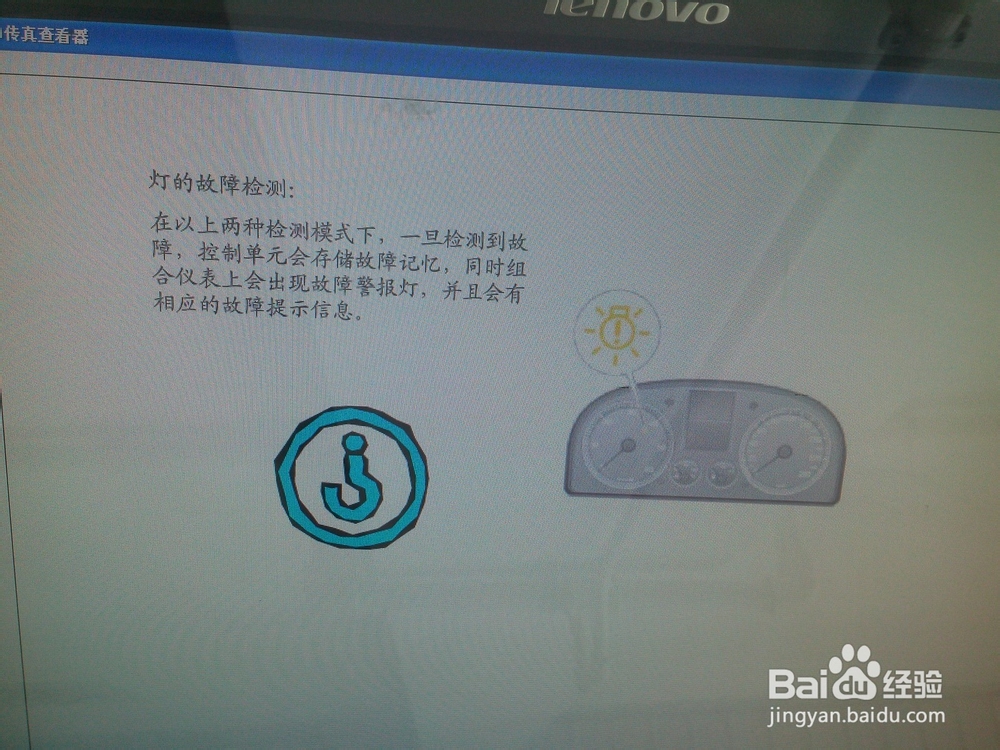

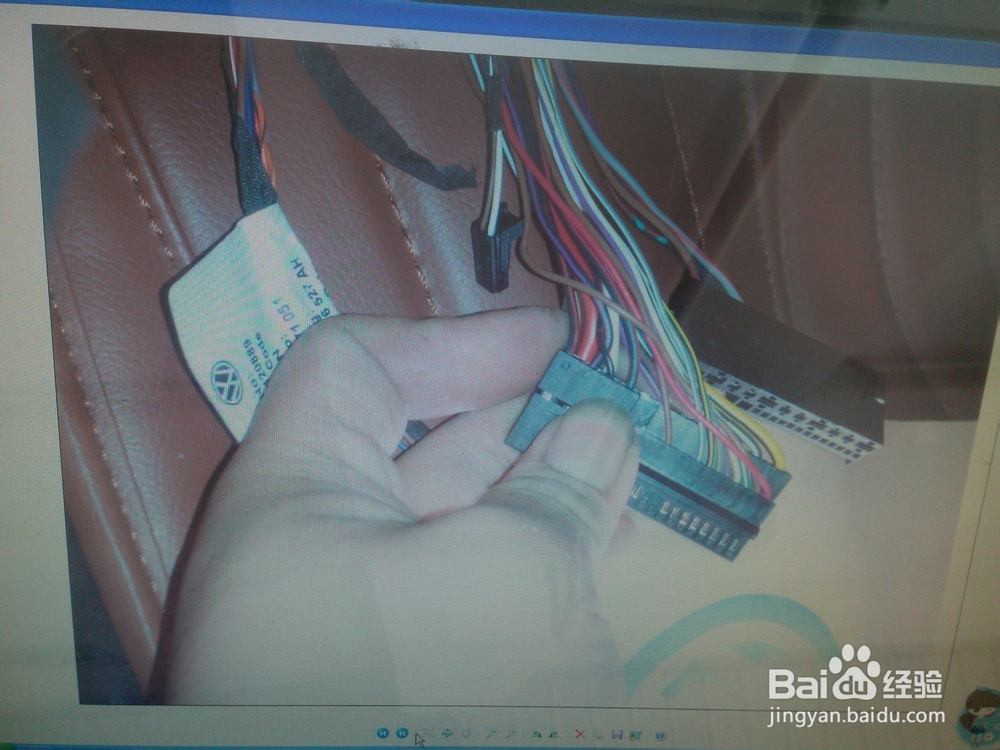

4、1. 测量T52A/28插脚处电压为0V，T52A/28插脚到T4Y/4号插脚导通无断路短路现象，由此断定J519中央电器控制单元未进行电压输出，查看09中央电器控制单元编码对比同等配置的商品车未发现异常初步判断为J519故障。

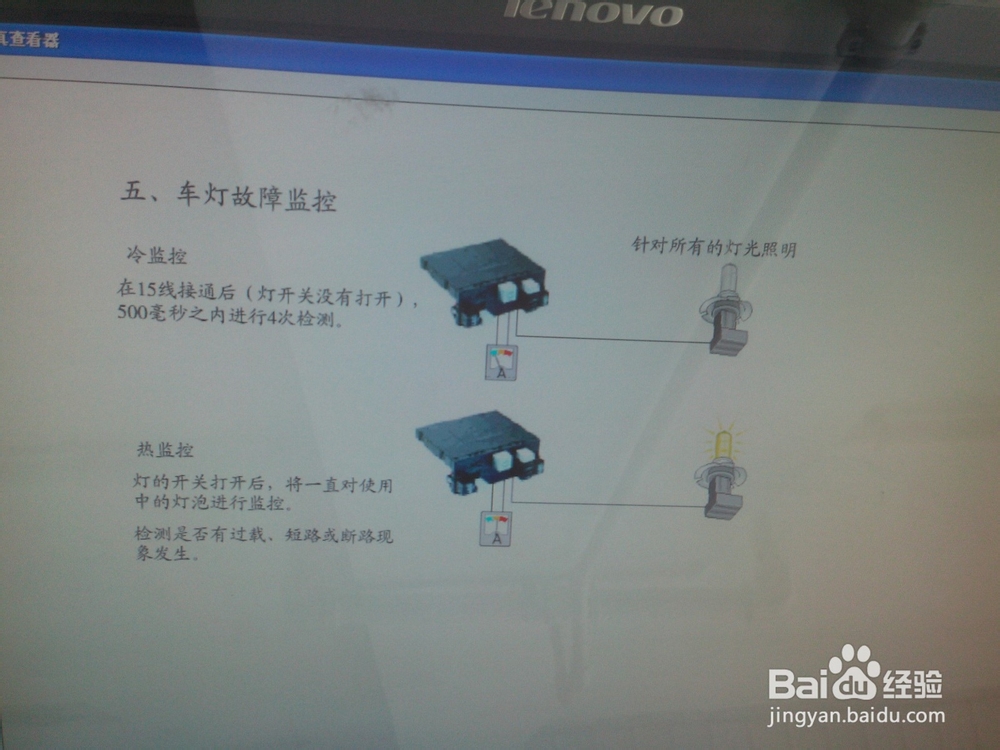

5、将蓄电池负极断开后并重新连接仪表警报灯熄灭，挂倒档倒车灯能够正常点亮。分析因为 J519关闭了此灯的供电，仔细查看该倒车灯线路发现该车辆在左侧倒车灯电线上外加了跟导线同于倒车影像。将该导线拆除后跟踪数日故障不曾出现，至此故障排除。
