单个交换机上的VLAN划分

1、网络拓扑图如图所示：

2、具体配置：在配置前，请先使用“erase startup-config ”、“no vlan 2-101”等命令清除以前的配置信息并重启交换机。

3、1） 创建超级终端，通过控制台端口进入Switch1,。2） 交换机VLAN配置。 由于交换机在清除配置信息时，其所设置的VLAN在vlan database 仍收墩芬蓥然存在，在进行配置前，先将以前配置的VLAN从数据库中清除，以保证配置的正确性。 清除VLAN的另一种方法：在特权EXEC模式下,用命令delete vlan.dat文件，该文件包含VLAN的配置信息，再重启交换机。

4、（1） 在交换机上创建VLAN；

5、（2） 配置VLAN端口；

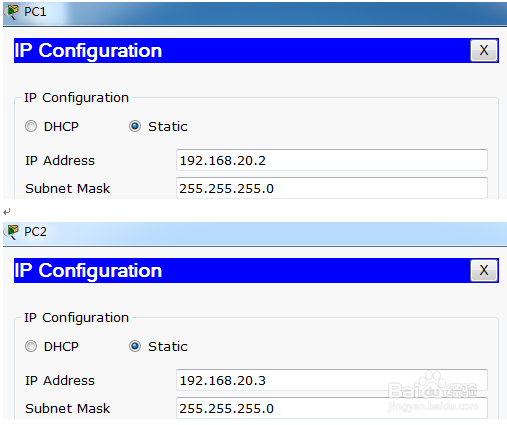

6、（3） 设置pc机地址，测试其连通性。

7、测试pc间的连通性：
