地网接地电阻测试仪化学腐蚀的形式

测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。可测变电站地网(4Ω)、水火电厂、微波站(10Ω)、避雷针(10Ω)多用机型。

工具/原料

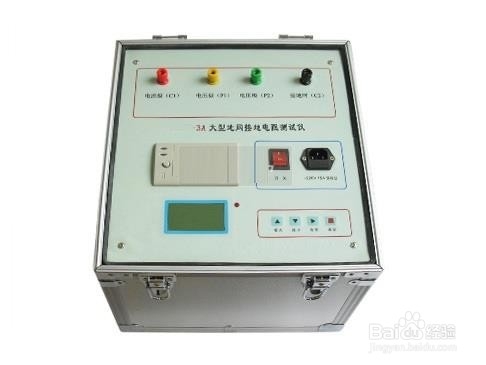

大型地网接地电阻测试仪

大型地网电化学腐蚀的形式

1、电解腐蚀电气火车、城市电车以及高压直流输电都是以大地为回路，附近的交流接地网会在直流电流的作用下发生严重的电解腐蚀。

2、微弱的交流腐蚀交流电流通过地网时，会导致地网发生微弱的电解腐蚀，且频率越低，电解腐蚀越严重，超低频谐波电流加速地网腐蚀。

3、点腐蚀构成地网的碳钢可以看作是由无数个碳微粒和铁微粒构成的无数个微小原电池。在潮湿的土壤环境中，地网碳钢发生微观原电池腐蚀，这种电化学腐蚀是地网发生点腐蚀的主要原因。

4、局憧钏荭拜部腐蚀当地网各部位所处的电解质浓度有差异（即土壤电阻率不同）或氧气浓度有差异，地网各部位也会产生电势差而形成腐蚀原电池。地网局部原电池腐蚀是地网发生断裂的主要原因。

5、宏观腐蚀在低电阻率土壤环境中，整个地网与土壤存在电势差而形成腐蚀原电池，地网的电势比土壤低而被腐蚀。在盐碱地区或使用降阻剂的地方，这种宏观原电池腐蚀尤其严重。

大型地网接地电阻测试仪特点

1、大地网接地电阻测试仪布线劳动量小，无需大电流线。

2、操作简单。全中文菜单式操作，直接显示出测量结果；

3、功能强大。可测量电流桩，电压桩，接地电阻，跨步电压，接触电压；

4、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大地网；

5、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠；

6、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz和55Hz两种频率进行测量；
