Solidworks绘制块：[2]制作块

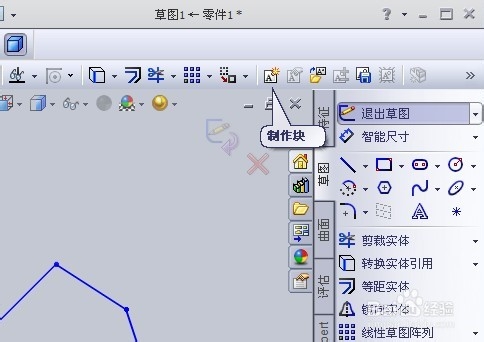

单击“块工具栏”上的“制作块”。
![Solidworks绘制块：[2]制作块](https://exp-picture.cdn.bcebos.com/304f0999e92abab89f2b724d4814f1c594eea1c2.jpg)

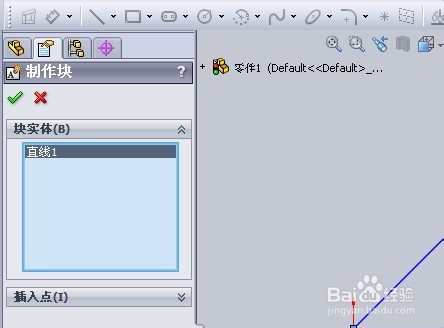

在“块实体”选择水平直线,然后在 PropertyManager 中单击确定。
![Solidworks绘制块：[2]制作块](https://exp-picture.cdn.bcebos.com/dda98e4800fc77f774654793c8715fdb372090c2.jpg)

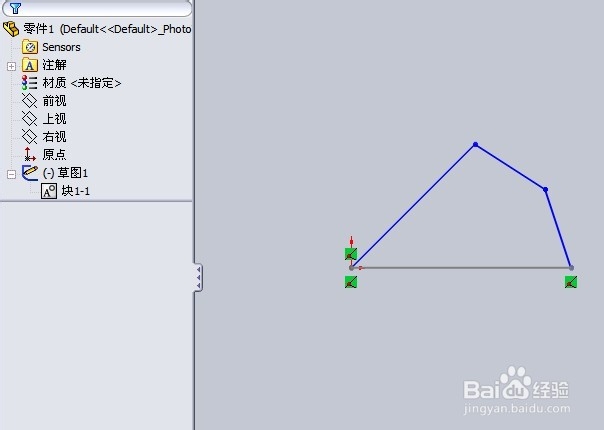

清除选择,单击该图形区域,块1-1显示在 FeatureManager 设计树中的草图1下,图形区域中块的几何体以灰色显示。
![Solidworks绘制块：[2]制作块](https://exp-picture.cdn.bcebos.com/ccc83ec5260f88352be1416dce078801397086c2.jpg)

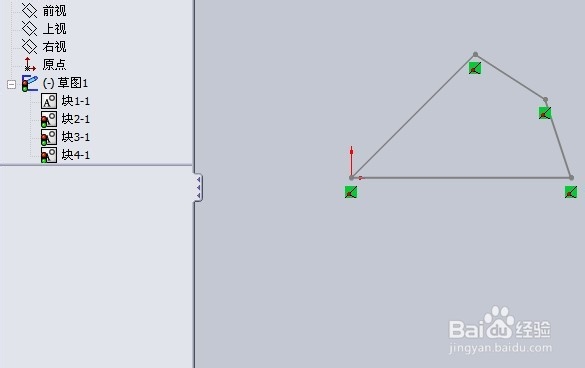

然后重复上面的步骤,给剩下的直线也建块。
![Solidworks绘制块：[2]制作块](https://exp-picture.cdn.bcebos.com/8974c38a59de4507716a20c35e413a8ca70885c2.jpg)

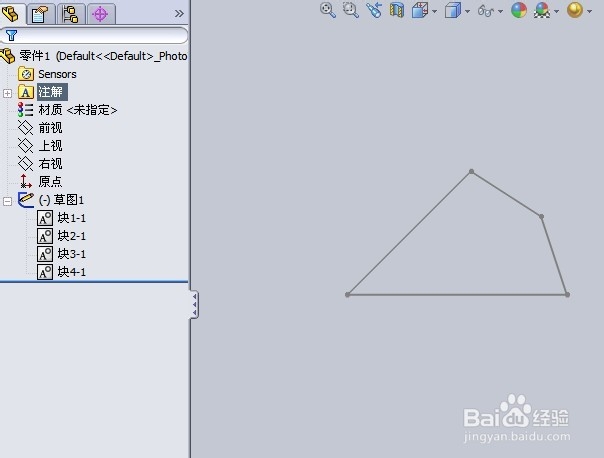

单击“重建模型” ,块1-1到块4-1的块显示在 FeatureManager
设计树中的草图1下,都为灰色。
![Solidworks绘制块：[2]制作块](https://exp-picture.cdn.bcebos.com/c6b994775ddd884ce32637946cef28066a01f6c2.jpg)
