Active2500任意波形发生器创建一个DDS项目

1、在给设备上电并且连接至电脑之后，打开AT-AWG-GS软件，之后使用工具条菜单选项创建一个新的工作空间

  输入工作空间的名称；

选择“Single”（单次）作为定序器的模式；

选择“modulation（DDS）”（调制）方式作为通道的功能，并且将“Enabled Modulation”选项中的 “Amplitude” 选中，意味着是调幅信号

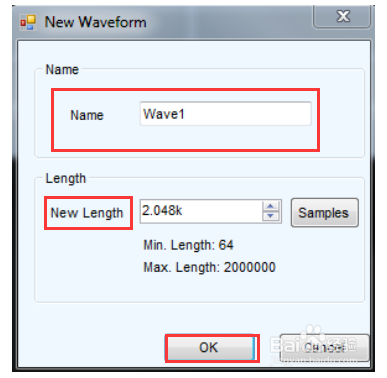

2、在主定序器中，选择新建一个混合波形（New Mixed Waveform）按钮来新建一个混合波形。之后新建波形窗口就会显示出来。输入新波形的名称这里我们以“Wave1”命名并且设定2048个采样点长度。之后点击Ok来确认创建新波形。

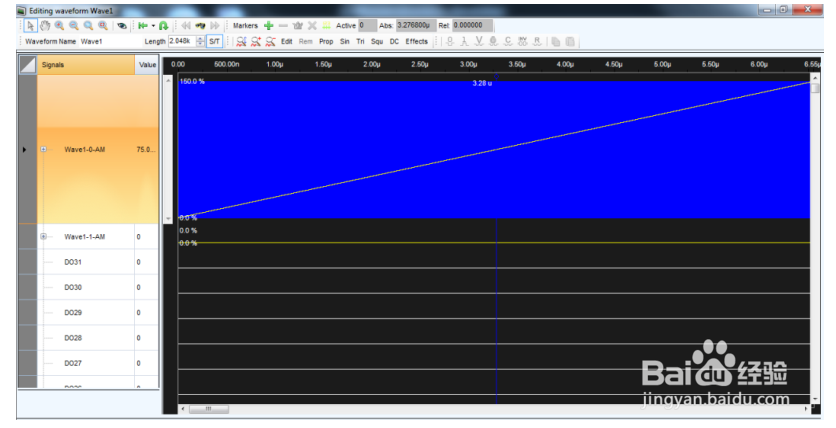

3、创建新波形成功之后，该波形的编辑窗口就会显示出来。选择波形Wave1-AM之后点击“编辑”按钮进行波形的编辑

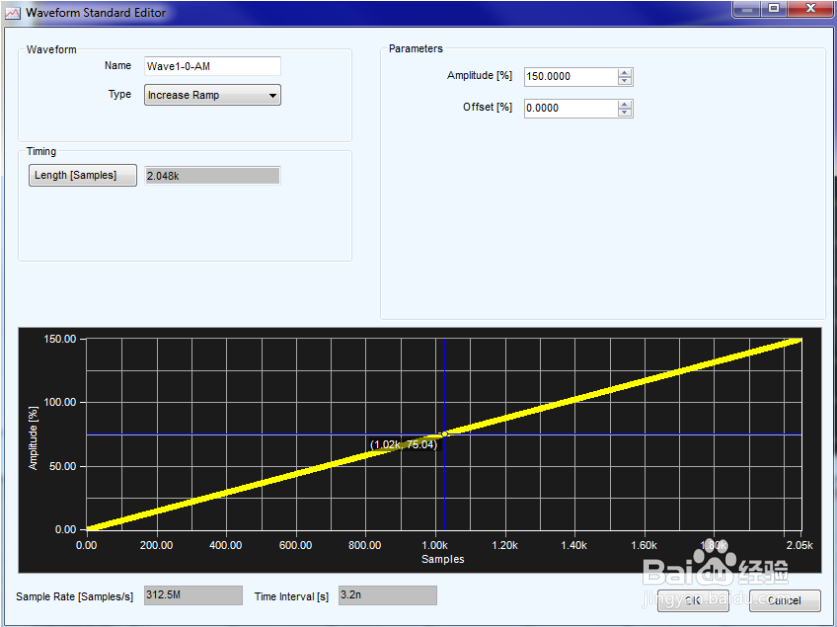

在“类型”下拉列表中选择上升斜坡信号并且输入150作为幅值（%为单位），偏移设为0。之后点击Ok进行确认。

4、 在编辑波形调制窗口中点击Ok来确定调幅波的波形。

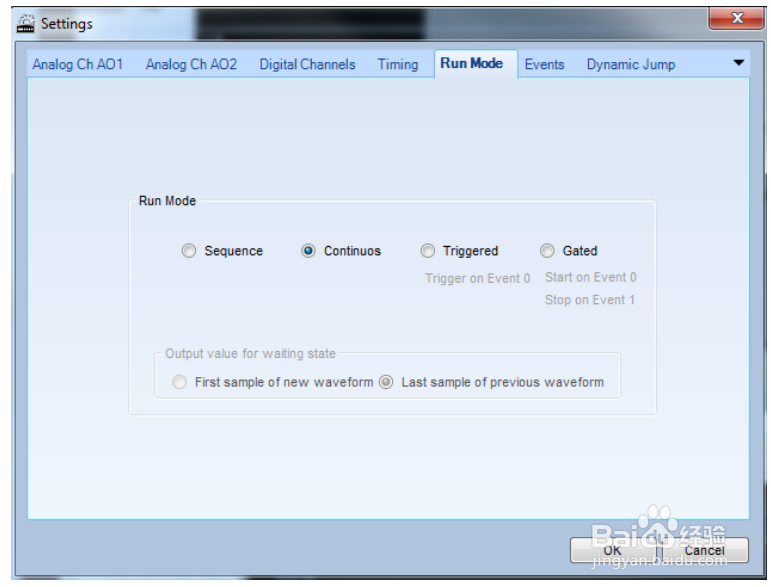

5、在设置窗口的“Run mode”选项中，选择“Continuous”模式，之后点击Ok进行确认。

6、在设置对话框的“Analog Ch AO1”下拉列表中，选择DC Amplified（直流放大）作为输出类型并且输入在FM（Hz）字段里设置频率为10M。

FM调制模式为手动，所以你需要输入输出波形的频率

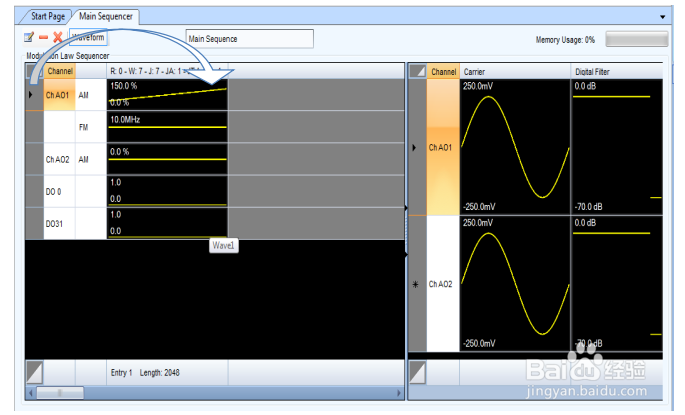

7、将Wave1从波形列表中拖出来放到定序器的第一个单元（被选中的单元会高亮显示）

8、现在，按下软件工具条上面的“Run/Stop”按钮开始输出波形。

软件会下载波形到AT-AWG-GS设备里面，之后开始产生波形。Wave1在AO1的SMA输出端口输出。可以将输出连接至示波器来分析调幅信号。再次按下“Run/Stop”来停止产生波形。

9、 现在我们将添加调频波到Wave1里面。加上这种方式之后，在输出我们就能够得到调频调幅波。

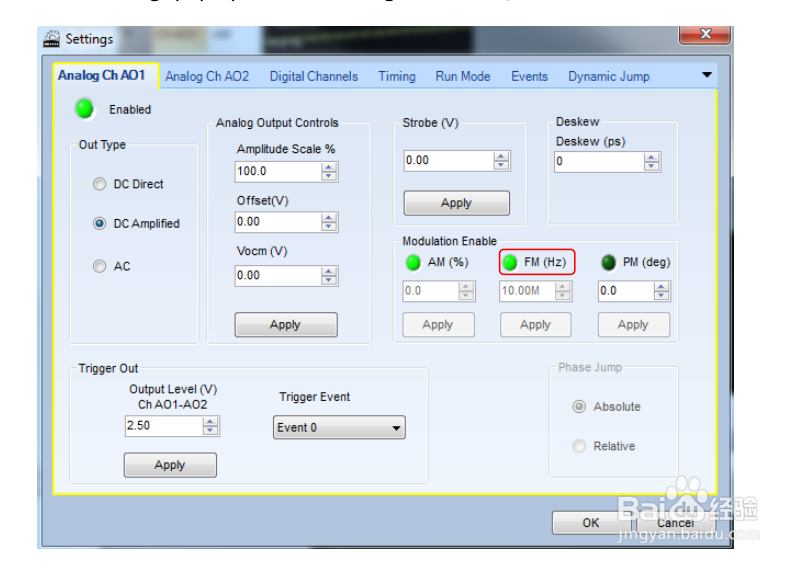

在设置对话框中的“Analog Ch AO1”列表中，使能FM。之后点击OK来确认

10、双击波形列表里面的Wave1来打开波形编辑窗口

波形编辑窗口中，选择波形Wave1-FM波之后点击编辑按钮

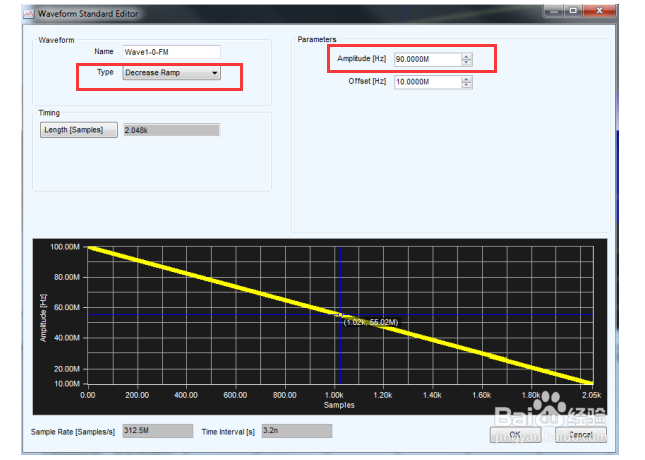

在类型下拉列表中选择下降斜坡并且输入90M作为幅值。偏移设置为10M，之后点击OK来确认。

11、在波形调制窗口中点击OK来确认调频波的波形。

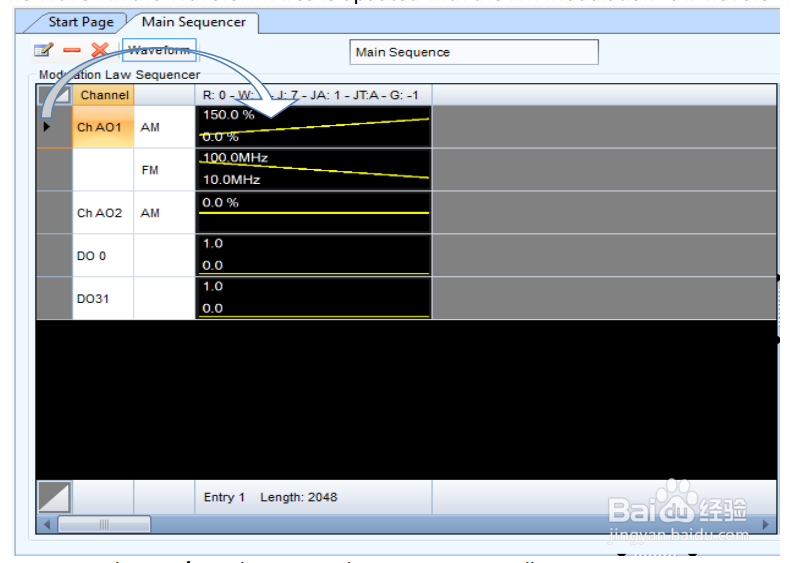

12、波形区域的Wave1就会根据FM调制波进行更新，

完成之后按下软件工具条上面的“Run/Stop”按钮。这样Wave1就会在AO1的SMA接口输出。可以使用示波器来观察分析调幅调频波信号。

13、现在，我们尝试一下调相信号，首先我们需要关闭AM和FM调制然后使用FM调制波形。

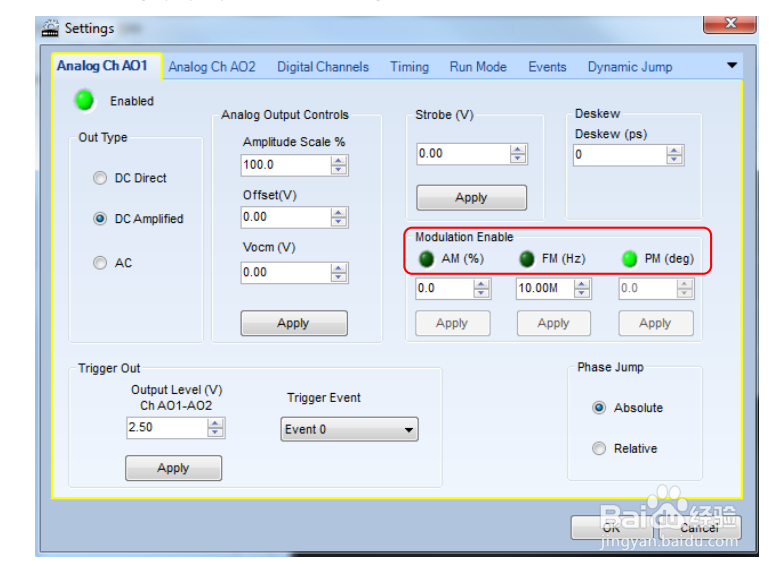

在设置对话框中选择“Analog Ch AO1”，使能PM，关闭AM,和FM。

之后点击OK来进行确认。

14、双击波形列表中的Wave1来打开波形编辑窗口

波形编辑窗口就会出现。选择波形Wave1-PM之后选择编辑按钮。

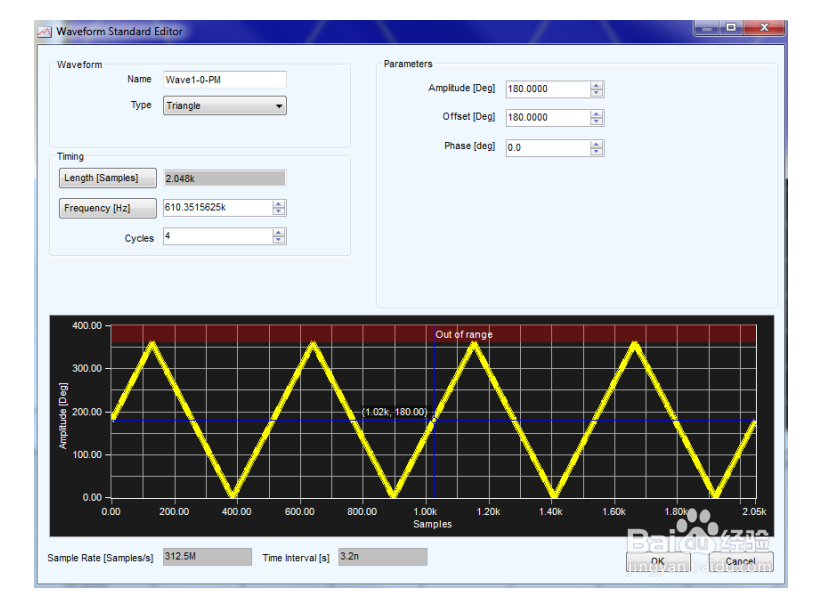

在类型下拉表中选择Triangle三角波并且输入180°作为幅值，偏移也设置为180°。点击OK进行确认。

15、在调制波编辑窗口点击OK来确认相位调制波的波形

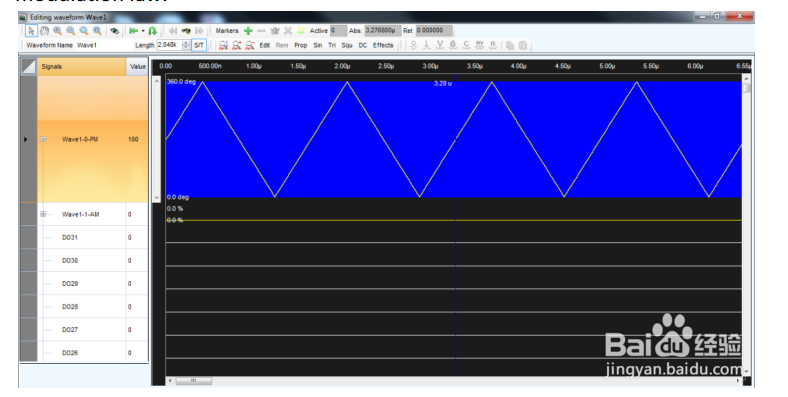

波形区域里面的Wave1就会根据相位调制波进行跟新；

现在，按下“Run/Stop”按钮就可以在AO1的输出端用示波器观察调相的波形
