AutoCAD是非常主流的二维工程图驻账答峰绘制软件,在机械、建筑领域应用十分广泛。我们绘制一张图纸,往往会用到多种线条类型,也就是我们所说的图层。对于初学者来说,我们要养成良好的建图层的习惯,这样对我们绘图,改图是很方便的。下面来看看正确的图层设置方法吧。

AutoCAD图层设置

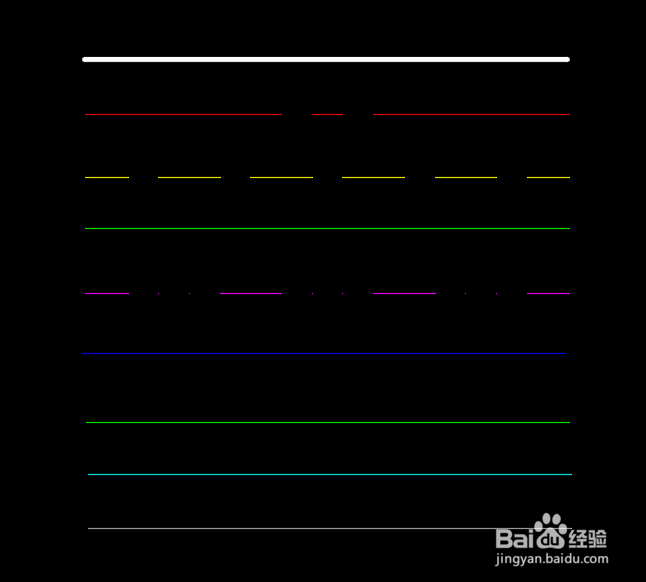

2、刚才我们说的是线型。记住线型不是图层。那么什么是图层呢?就是一类线条的统称。注意的是,一个图层,只有一种线型,不同的图层,也可以是相同的线型。

AutoCAD图层设置AutoCAD图层设置

3、每张图纸的每个视图都有中心线,中心线该用什么线呢,用点划线。

AutoCAD图层设置

5、双点划线呢是用来画假想的轮廓的,粗实线是真实存在的轮廓线。所谓假想仅仅限于当前图纸。

AutoCAD图层设置

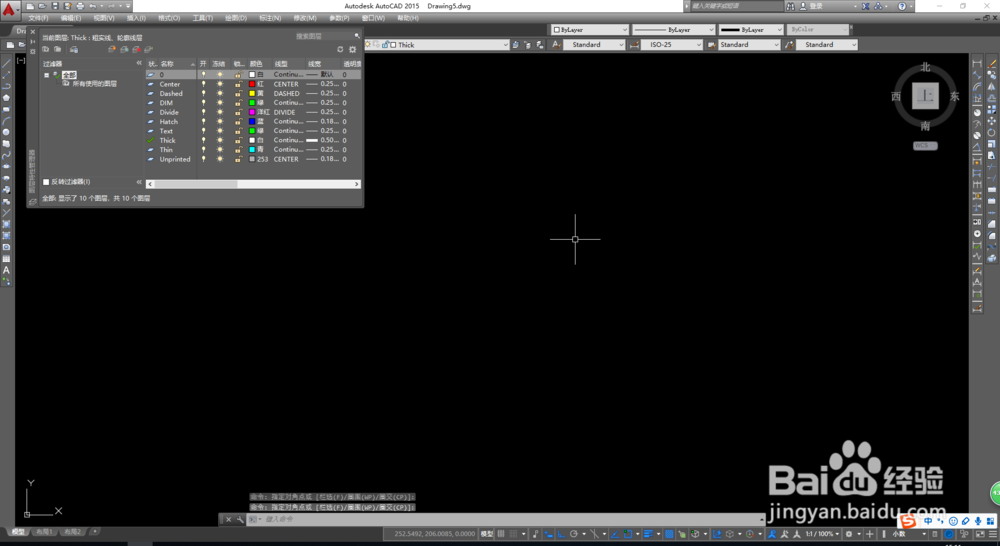

7、下一条介绍设置图层教程。

AutoCAD图层设置
