使用Solidworks绘制盒盖模型

1、打开Solidworks软件，新建一个零竭惮蚕斗件模型，点击“草图绘制”按钮，选择“上视基准面”作为草图绘制平面，如图所示。

2、点击“草图”选项中的“圆”按钮，绘制如图所示圆。

3、退出草图，点击“特征”选项中的“拉伸凸台/基体”按钮，在弹出的“凸台-拉伸”属性中，深度设置为22mm，如图所示。

4、点击“特征”选项中的“拉伸凸台/基体”按钮，并选择圆柱的上平面作为草图绘制平面，绘制如图所示草图。

5、退出草图，在弹出的“凸台-拉伸”属性中，深度设置为12mm，如图所示。

6、点击“特征”选项中的“圆角”命令，设置圆角半径为3mm，绘制后如图所示。

7、点击“特征”选项中的“抽壳”命令，设置厚度为3mm，移除的面选择圆柱底面，绘制后如图所示。

8、再次点击“特征”选项中的“圆角”命令，设置圆角半径为3mm，绘制后如图所示。

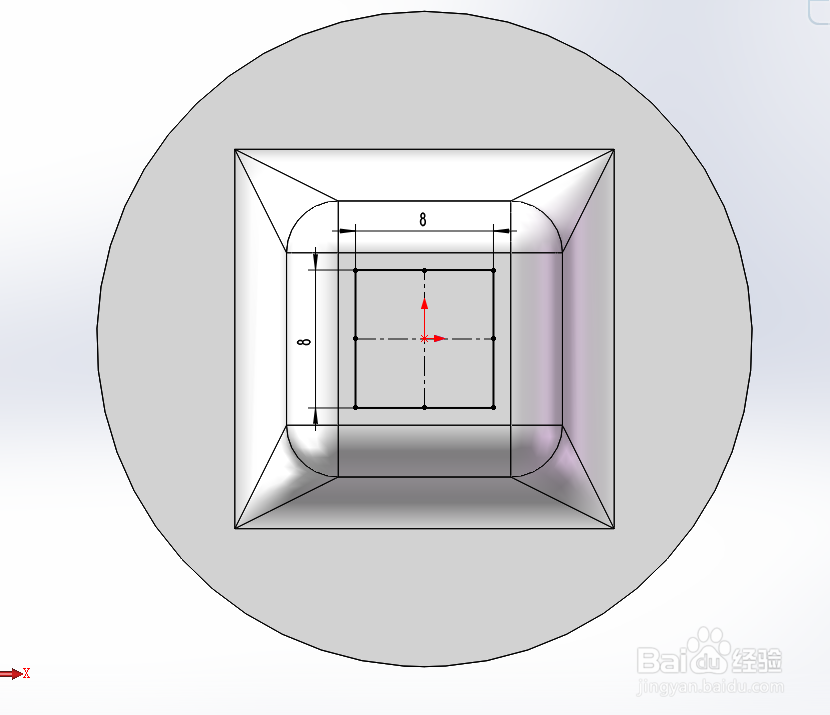

9、点击“特征”选项中的“拉伸切除”按钮，并选择最上平面作为草图绘制平面，绘制如图所示草图。

10、退出草图，设置“成形到下一面”如图所示。

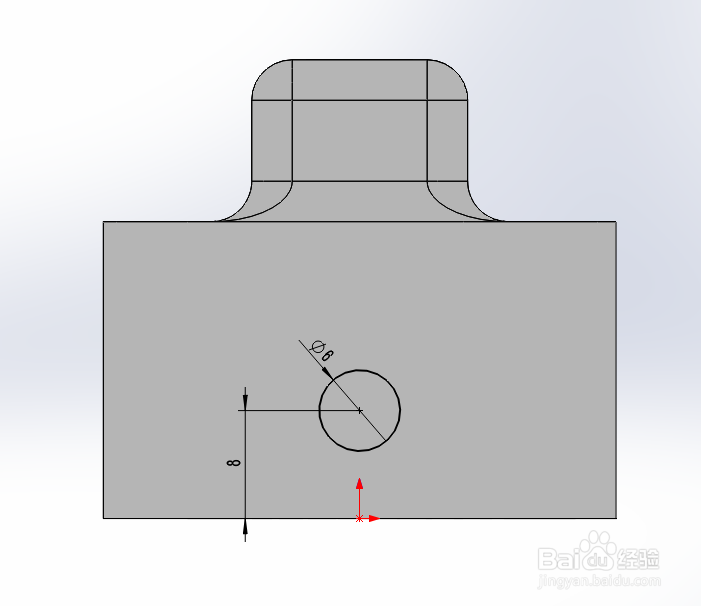

11、再次点击“特征”选项中的“拉伸切除”按钮，并选择右视基准面作为草图绘制平面，绘制如图所示草图。

12、退出草图，设置“完全贯穿-两者”，如图所示。

13、至此已经完成盒盖模型，如图所示。
