4-28.二维基本图元“多线”命令

1、启动命令方式1：点击菜单栏中的“绘图”按扭→“多段边”（见下图）

2、启动命令方式2：键盘输入“多段线”命令的快捷键："PL"; 回车确认（见下图）

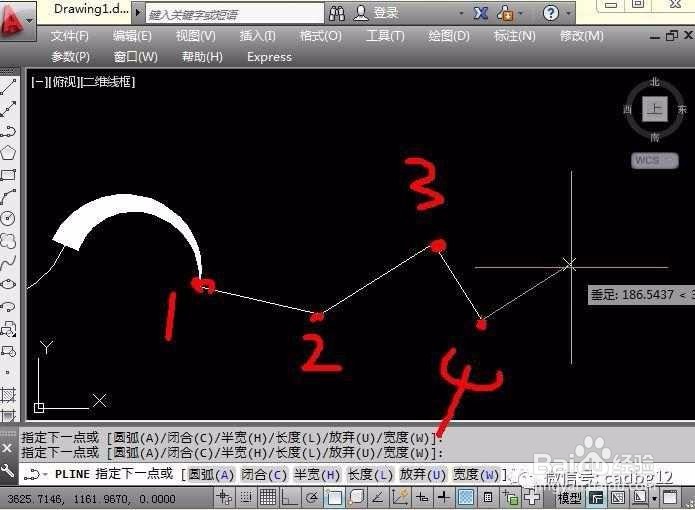

3、按要求指定起点，如图不输入其他命令。其操作就跟前面学的直线命令是一样了；（见下图）

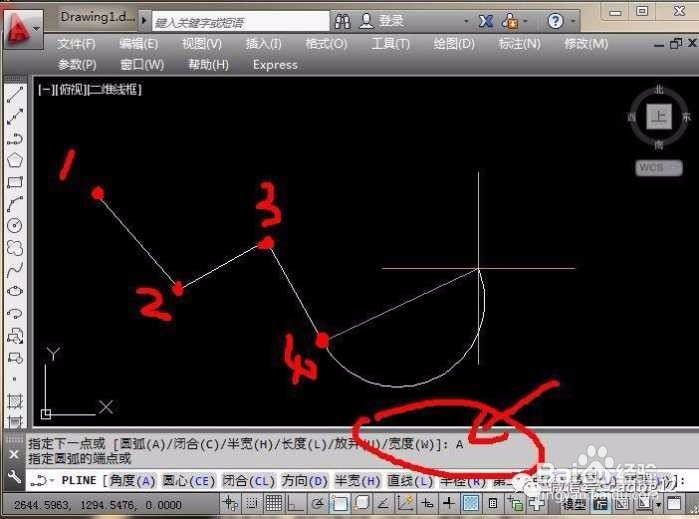

1、这时我们输入"A"圆孤，回车确认（见下图）

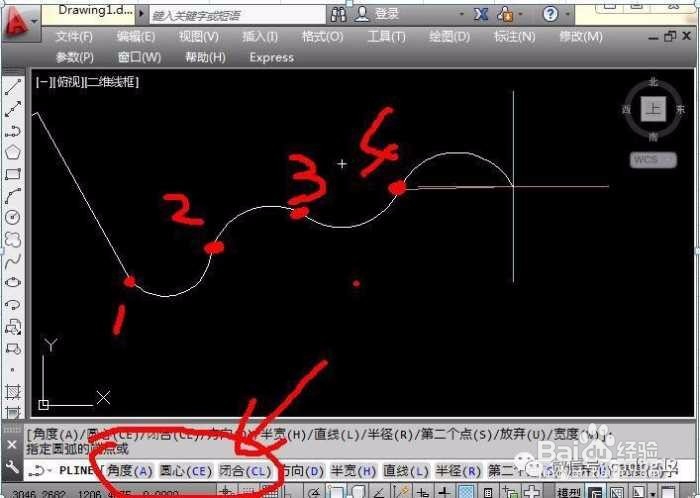

2、可见最后第4点就变成了圆孤的起点；如图不输入其他命令。其操作就跟前面学的圆弧命令是一样了；（见下图）

3、这时我们输入"A"圆孤，回车确认（见下图）

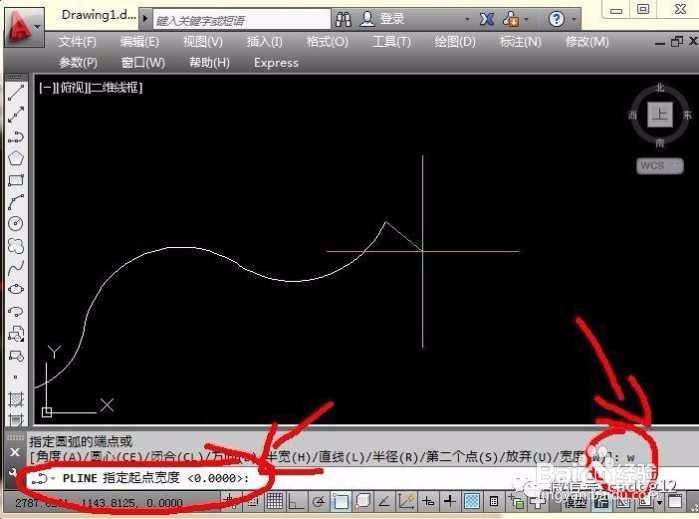

1、按要求指定起点宽度，这里输入“50”回车确认；（见下图）

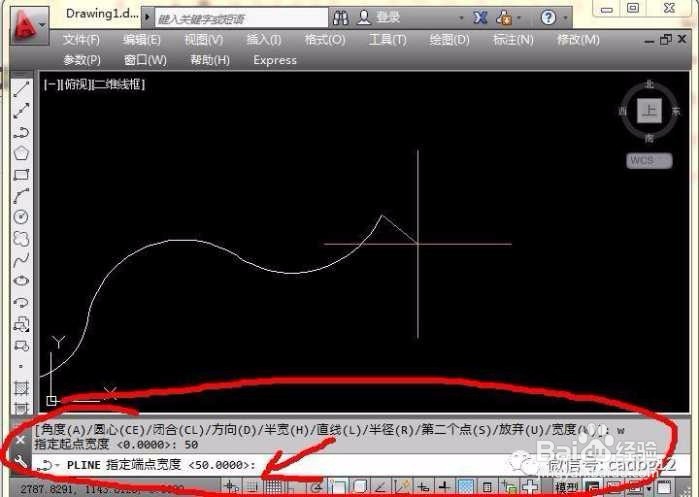

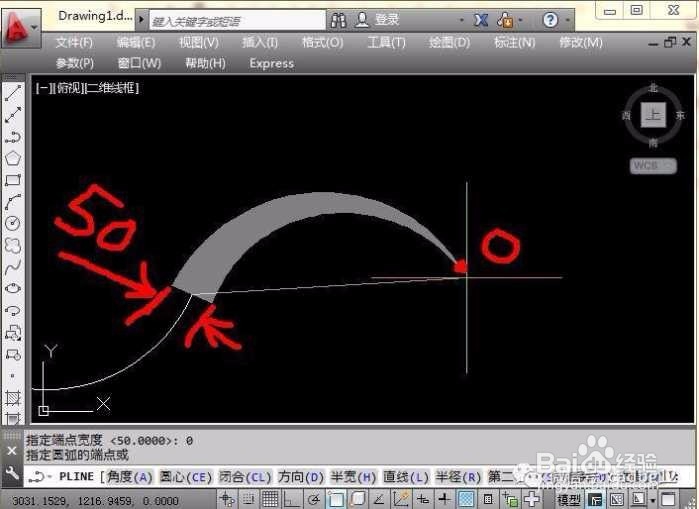

2、按要求指定端点宽度，这里输入“0”回车确认；（见下图）

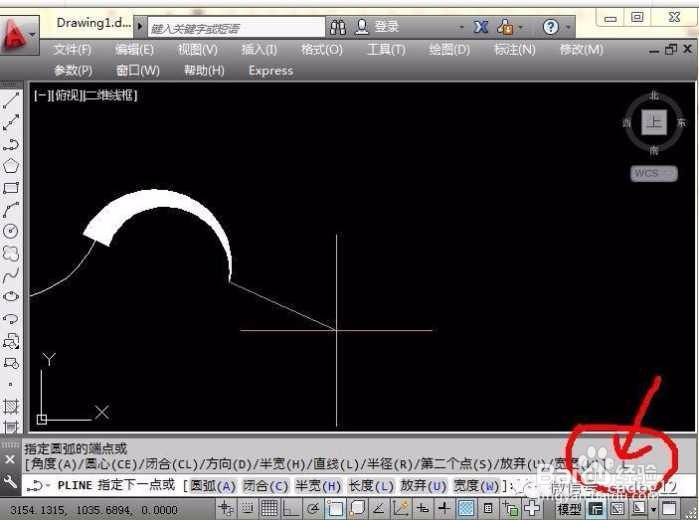

3、这时我们输入"L"直线，回车确认（见下图）

1、其操作就跟前面学的直线命令是一样了；（见下图）

2、多线的应用就在于可以按上面的创建方式，按自己所需整合起来所得预想的图形；在创建过程过还有几个选项，很少用到，这里就不多讲了，大家可以自行探索，如果遇到不懂的地方欢迎随时联系我，一起交流，一起进步！

这节课先讲到这里，下节课精彩继续...！
