UG10.0练习三维建模一千零六之简单零件

1、如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：

UG10.0练习三维建模一千零六之简单零件

2、执行【菜单——插入——设计特征——长方体】，

指定点：X坐标和Y坐标都是-50，Z坐标是0，

设置尺寸：100x100x30，

点击确定。

3、执行【菜单——插入——设计特征——圆柱体】，

指定矢量Z轴，指定点：坐标原点，

设置尺寸：直径50，高度50，

布尔求和，点击确定。

4、点击工具栏中的边倒圆命令，

设置半径为R25，

点击长方体的四条棱边，点击确定

5、执行【拉伸——XY平面】，直接进入草图，

激活直线命令，连接对角的圆心点作两条相互垂直的线段，

激活投影曲线，将圆柱轮廓投影出来，

然后将所有线段转为参考，

激活圆命令，以直线与圆的交点为圆心画四个相等的圆，直径ø20，

点击完成，退出草图。

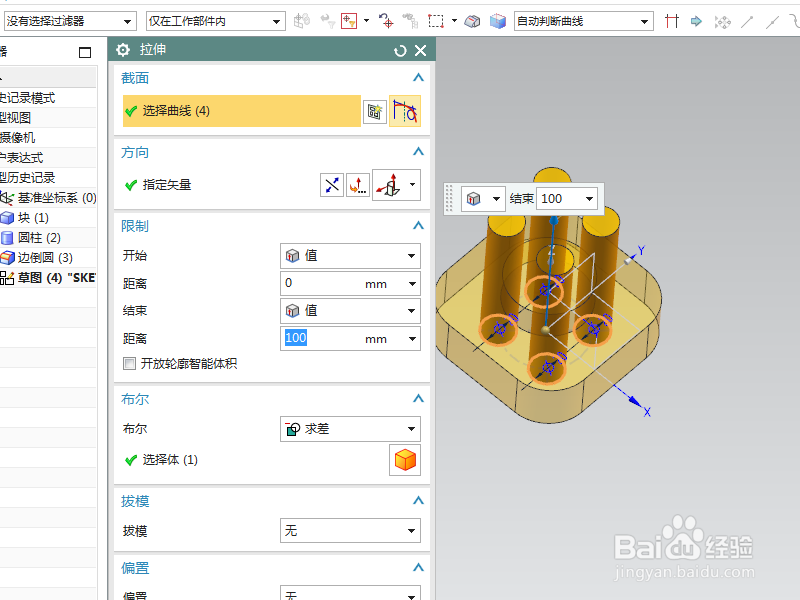

6、回到拉伸对话框，

设置限制：0开始，100结束，布尔求差，

点击确定。

7、点击工具栏中的边倒圆命令，

设置半径为R5，

选择实体中的交线，点击确定，完成边倒圆的操作。

8、隐藏基准坐标系，显示设置为着色，

调出“真实着色编辑器”，给实体指定蓝灰色纹理效果，

至此，

这个简单的实体零件就建模完成，本次练习结束。
