CAD文件打开不显示图形的解决

1、打开CAD2014。

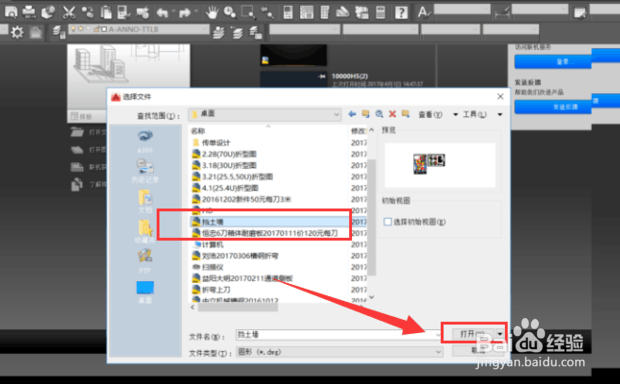

2、点击文件，点击修复。

3、打开那个不显示图形的文件。

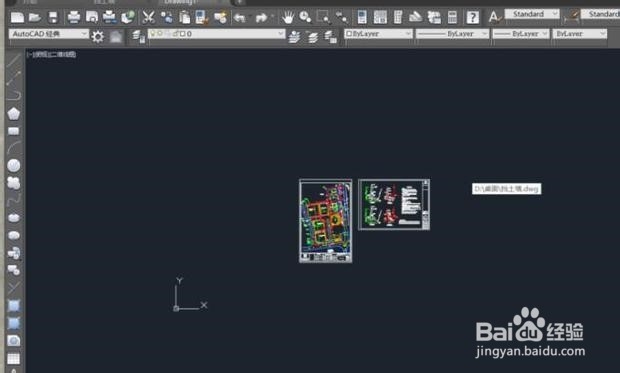

4、开始自动修复，修复结果如图所示。

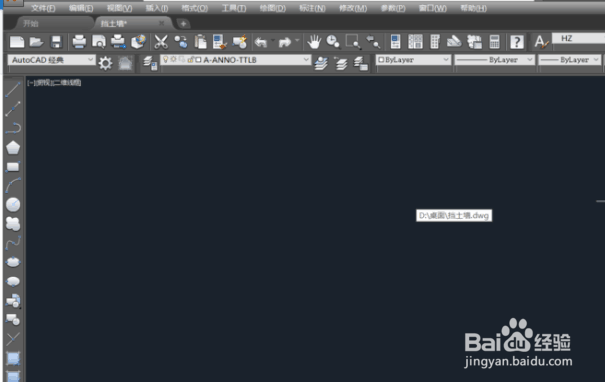

5、关闭修复窗口后，CAD会自动打开这个问题文件。点击工具，点击块编辑器。

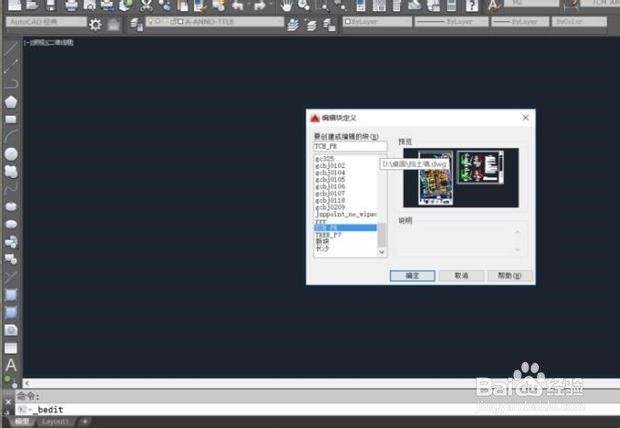

6、点击左侧TCH-PR，点击确定。注意如果没有前面的修复，这里是不会显示TCH-PR的。

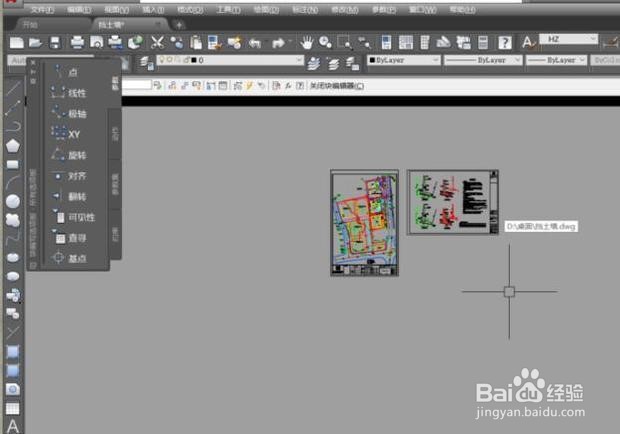

7、出现这个界面，可以看到图形了，把图形复制粘贴到新文件中就可以了。

1、点击文件，点击修复。打开那个不显示图形的文件。开始自动修复，关闭修复窗口后，CAD会自动打开这个问题文件。点击工具，点击块编辑器。点击左侧TCH-PR，点击确定。把图形复制粘贴到新文件中就可以了。
