UG10.0练习三维建模二百五十八

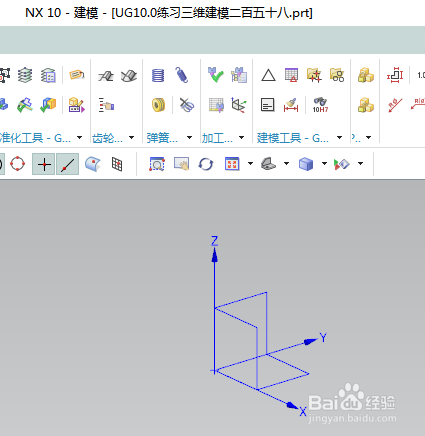

1、如下图所示，

打开UG10.0软件，新建一空白的 模型文件，

另存为：UG10.0练习三维建模二百五十八

2、如下图所示，

执行【菜单——插入——设计特征——长方体】，

指定点：X坐标和Y坐标都是-5，只有Z坐标是-3，

设置尺寸：10x10x3，

点击确定，

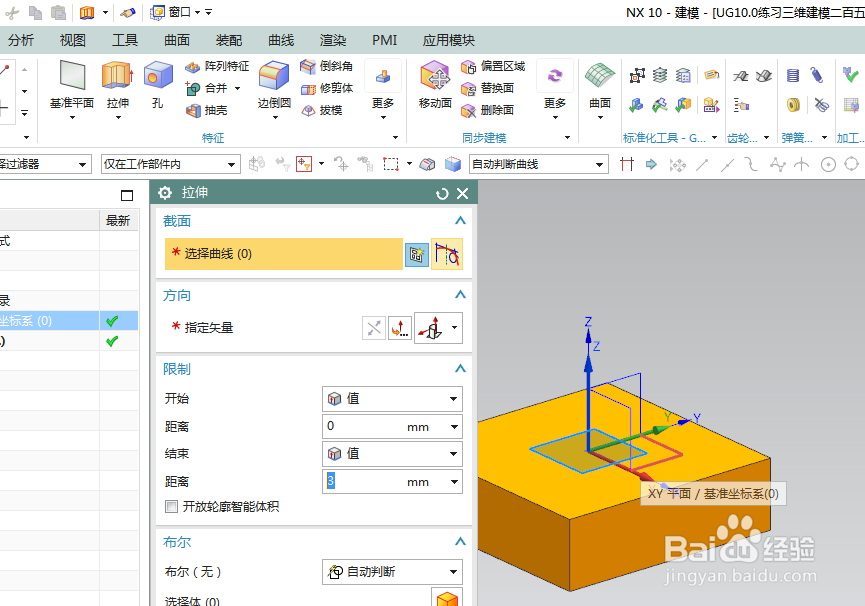

3、如下图所示，

执行【拉伸——XY平面】，直接进入草图，

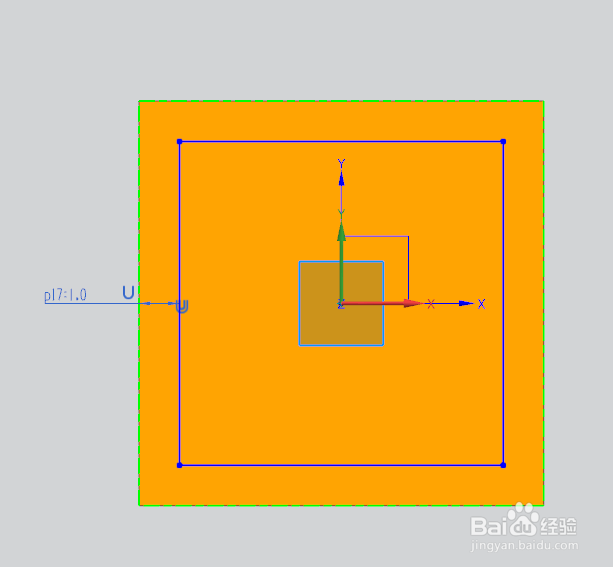

4、如下图所示，

激活偏置曲线命令，实体轮廓向内偏置1，

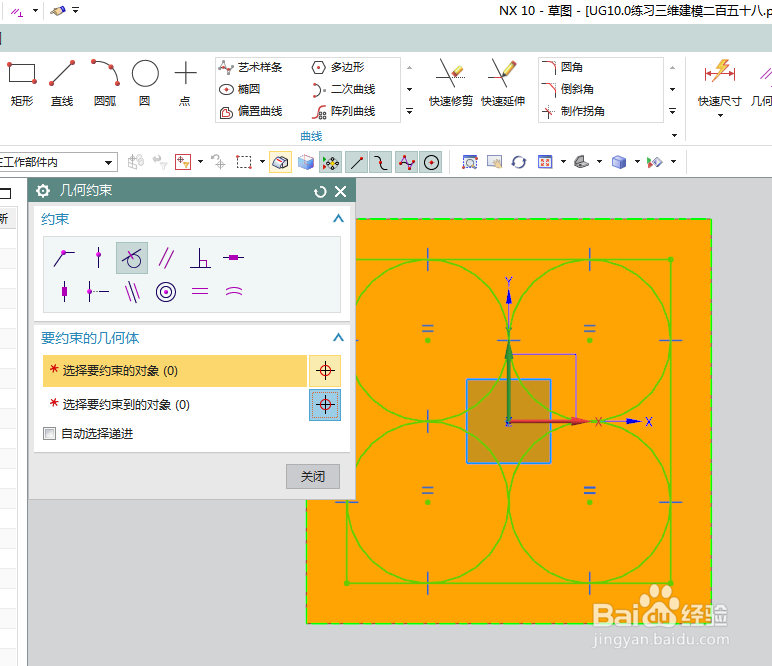

5、如下图所示，

激活圆命令，在正方形内画四个圆，

天机几何约束，圆与圆相切，圆与正方形边线相切，四个圆等径，

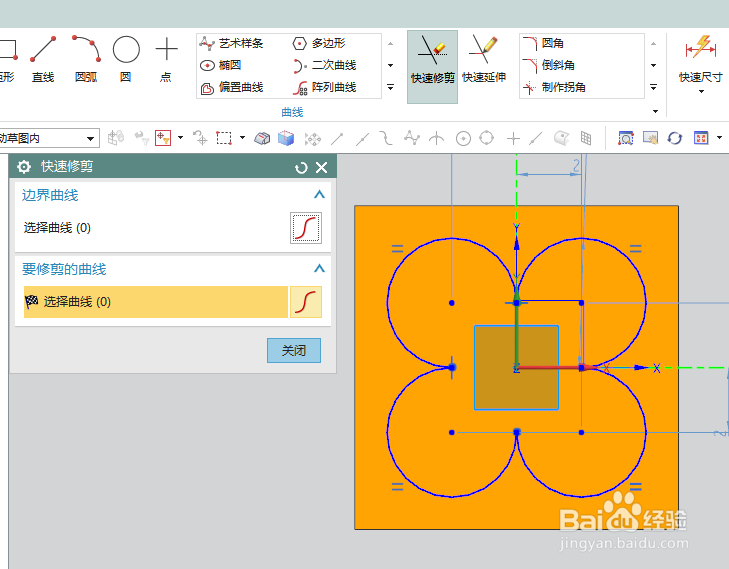

6、如下图所示，

激活快速修剪命令，修剪掉整个正方形和圆，

最后成为一个梅花形，

点击完成，退出草图，

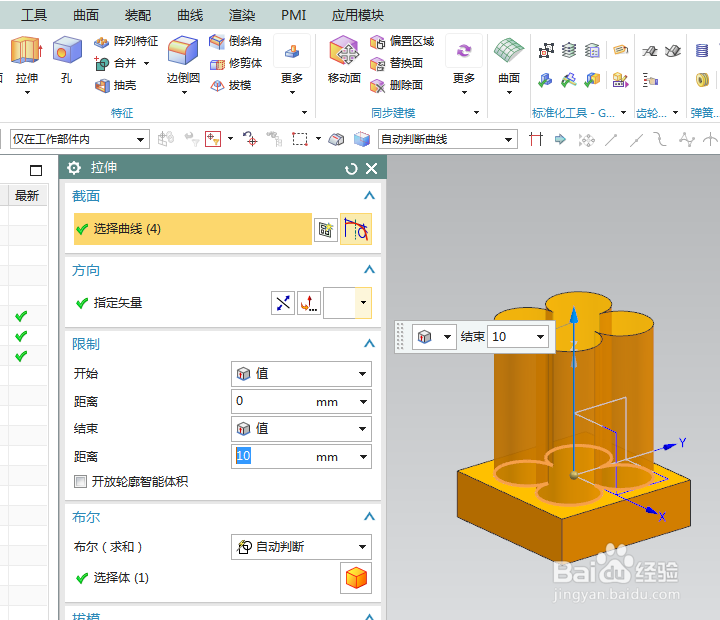

7、如下图所示，

设置限制：0开始，10结束，

布尔求和，

点击确定，

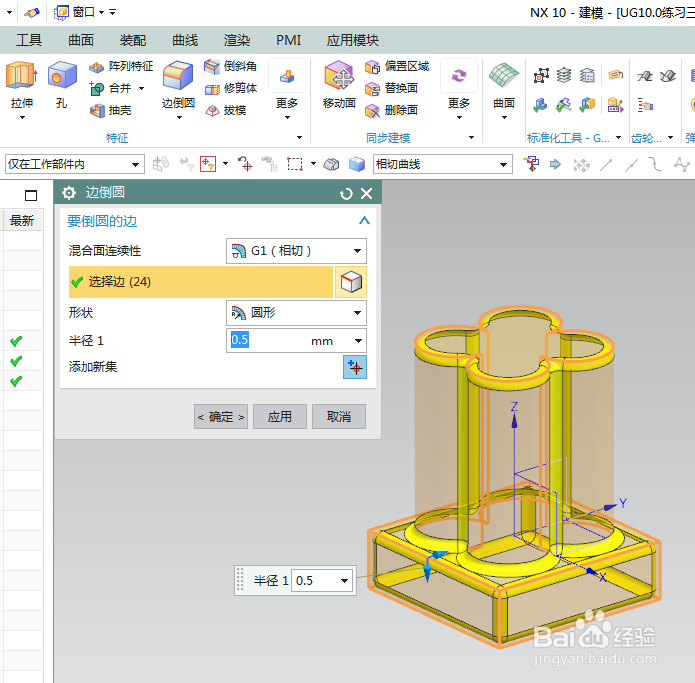

8、如下图所示，

点击工具栏中的边倒圆命令，

设置半径为R0.5，

选中所有的实体边线，

点击确定，

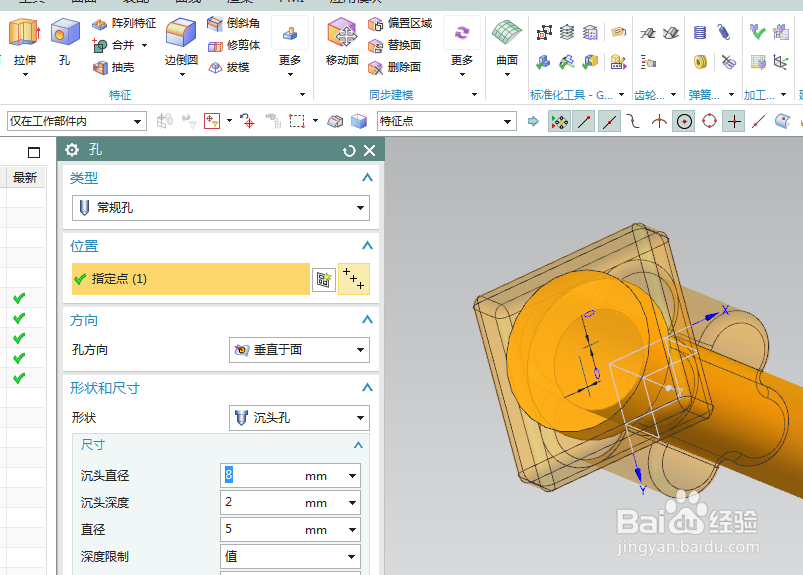

9、如下图所示，，

点击工具栏中的孔命令，

指定点：长方体底面正方形的中心点，

设置形状为沉头孔，沉头直径8，沉头深度2，直径5，看效果，其余参数可以默认了，

点击确定，

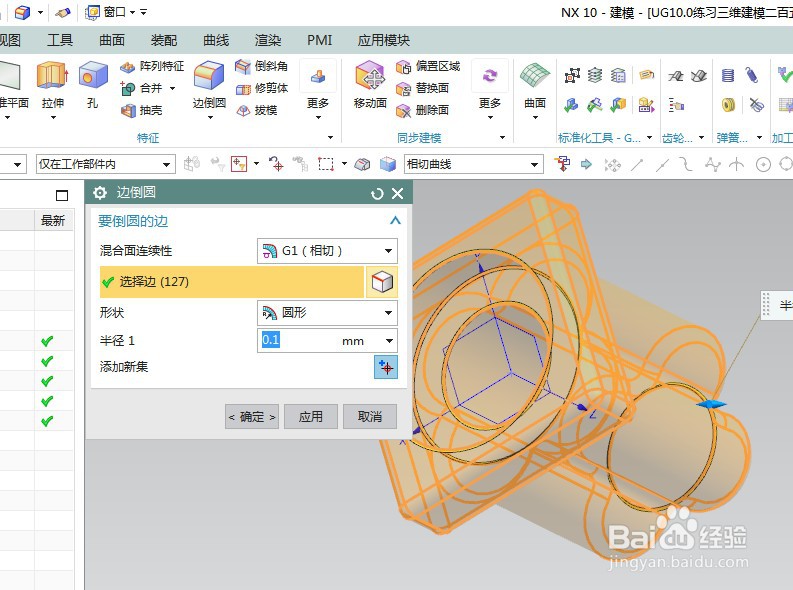

10、如下图所示，

点击工具栏中的边倒圆命令，

设置半径为R0.1，

ctrl+A，选中所有的实体边线，

点击确定，

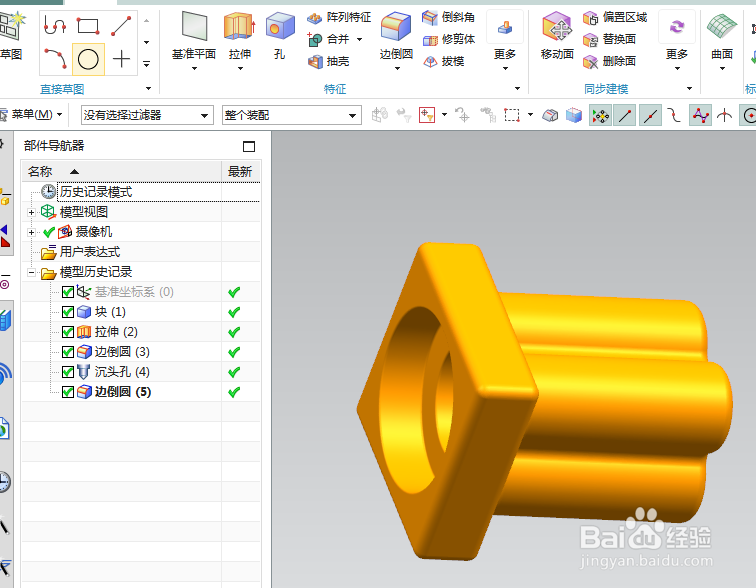

11、如下图所示，

隐藏基准坐标系，显示设置为着色，

————至此，

这个三维建模完成，

本次练习结束，
