在CAD中对多段线的绘制过程进行详细介绍

2025-05-10 01:31:00

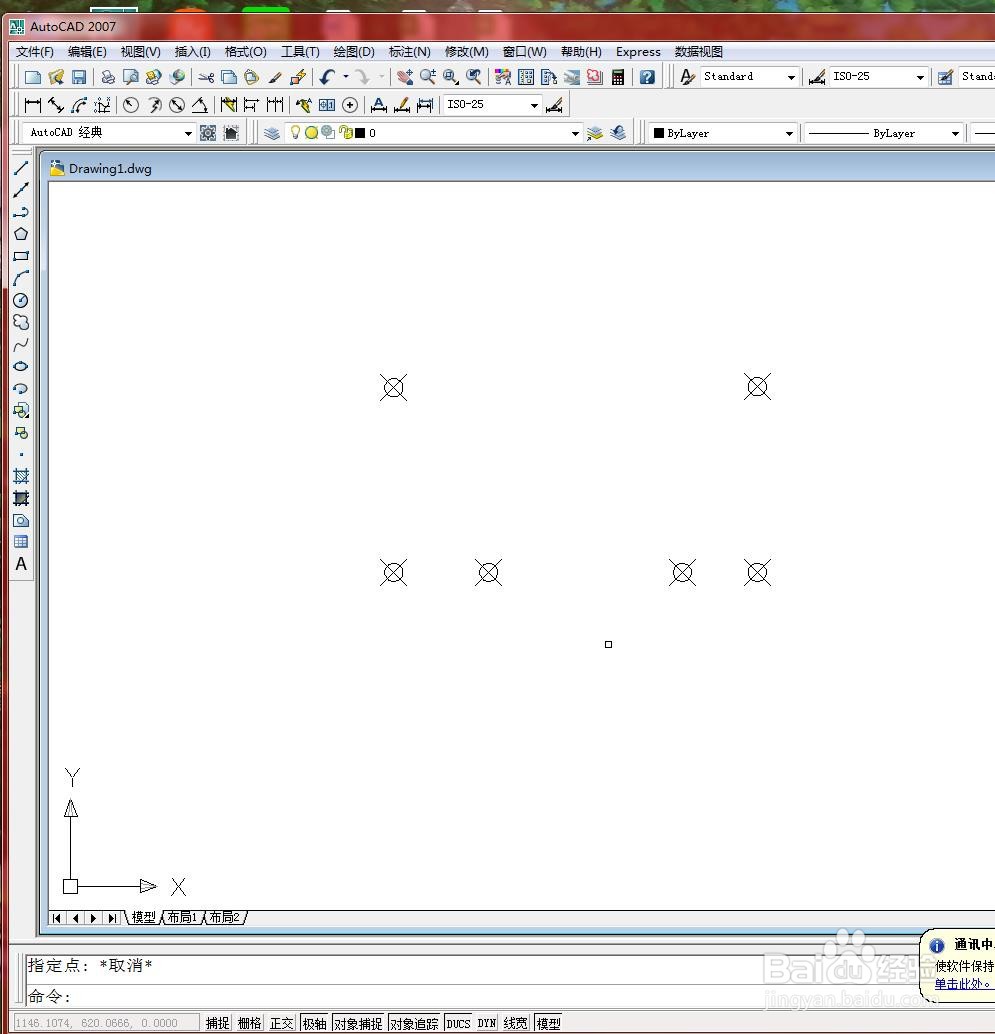

1、打开文件。

在CAD中对多段线的绘制过程进行详细介绍

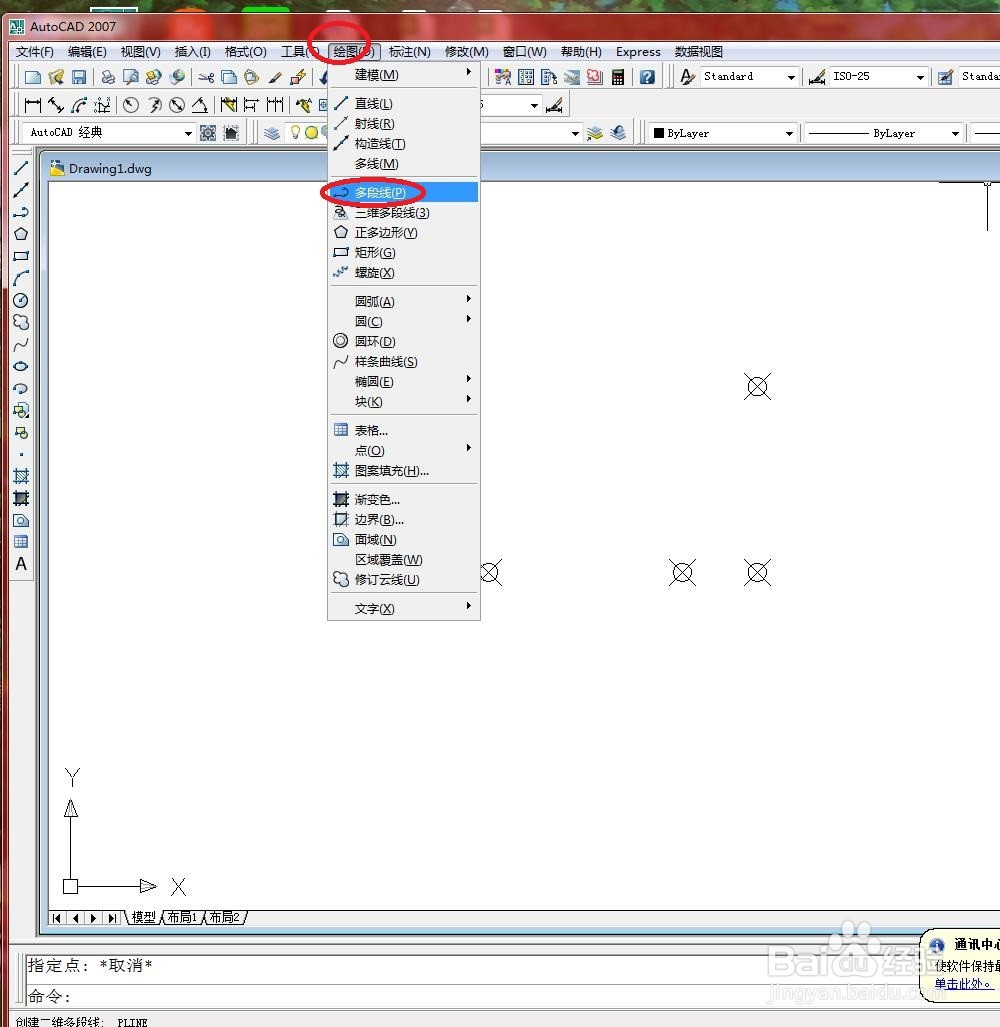

2、选择【绘图】/【多段线】菜单命令,如下图所示

在CAD中对多段线的绘制过程进行详细介绍

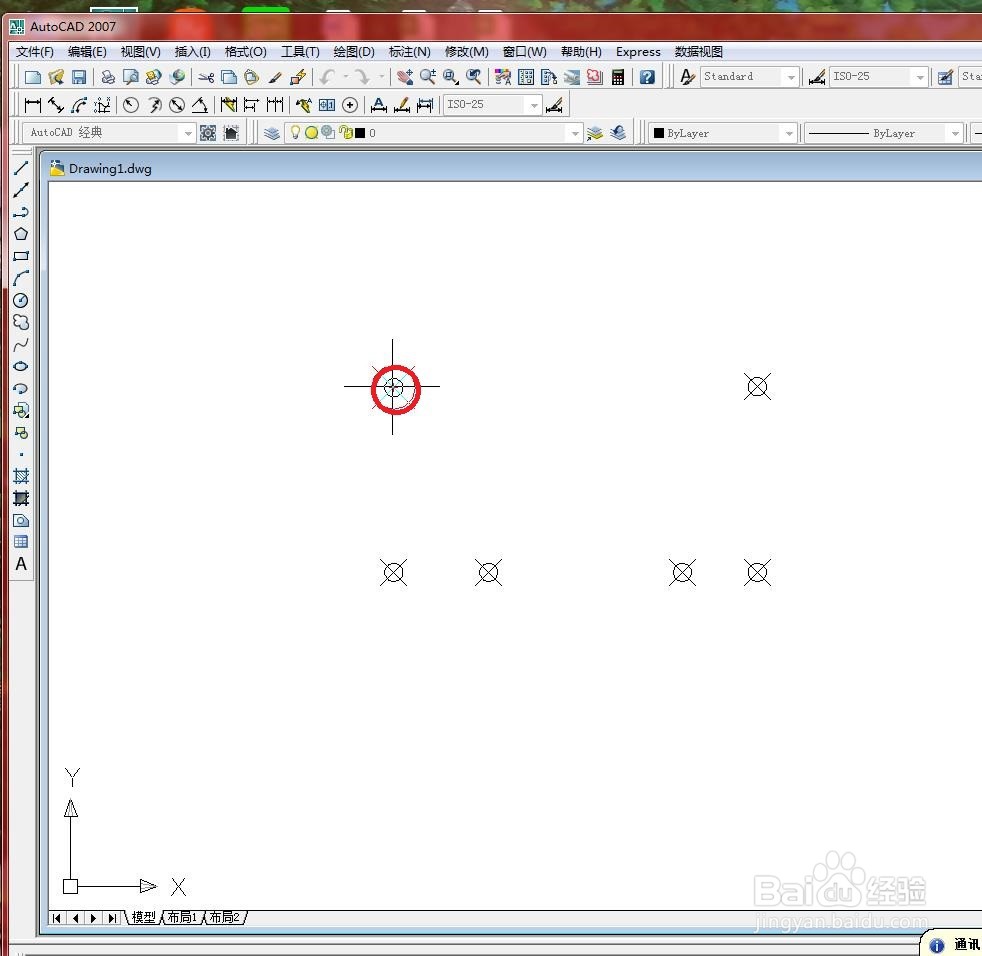

3、在绘图区域中捕捉如下图所示节点作为多段线起点。

在CAD中对多段线的绘制过程进行详细介绍

4、在绘图区域中拖动鼠标并捕捉如下图所示节点作为多段线下一点。

在CAD中对多段线的绘制过程进行详细介绍

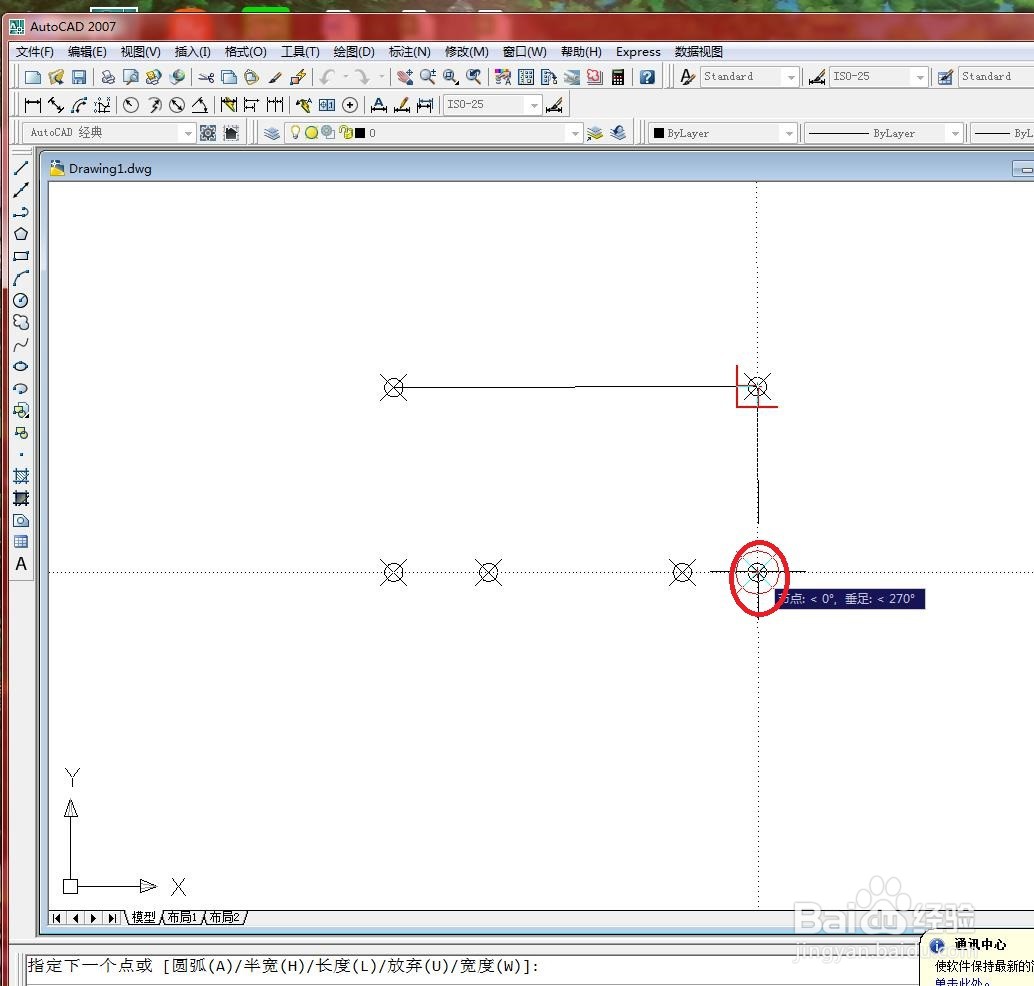

5、在绘图区域中拖动鼠标并捕捉如下图所示节点作为多段线下一点。

在CAD中对多段线的绘制过程进行详细介绍

6、命令行提示如下

在CAD中对多段线的绘制过程进行详细介绍

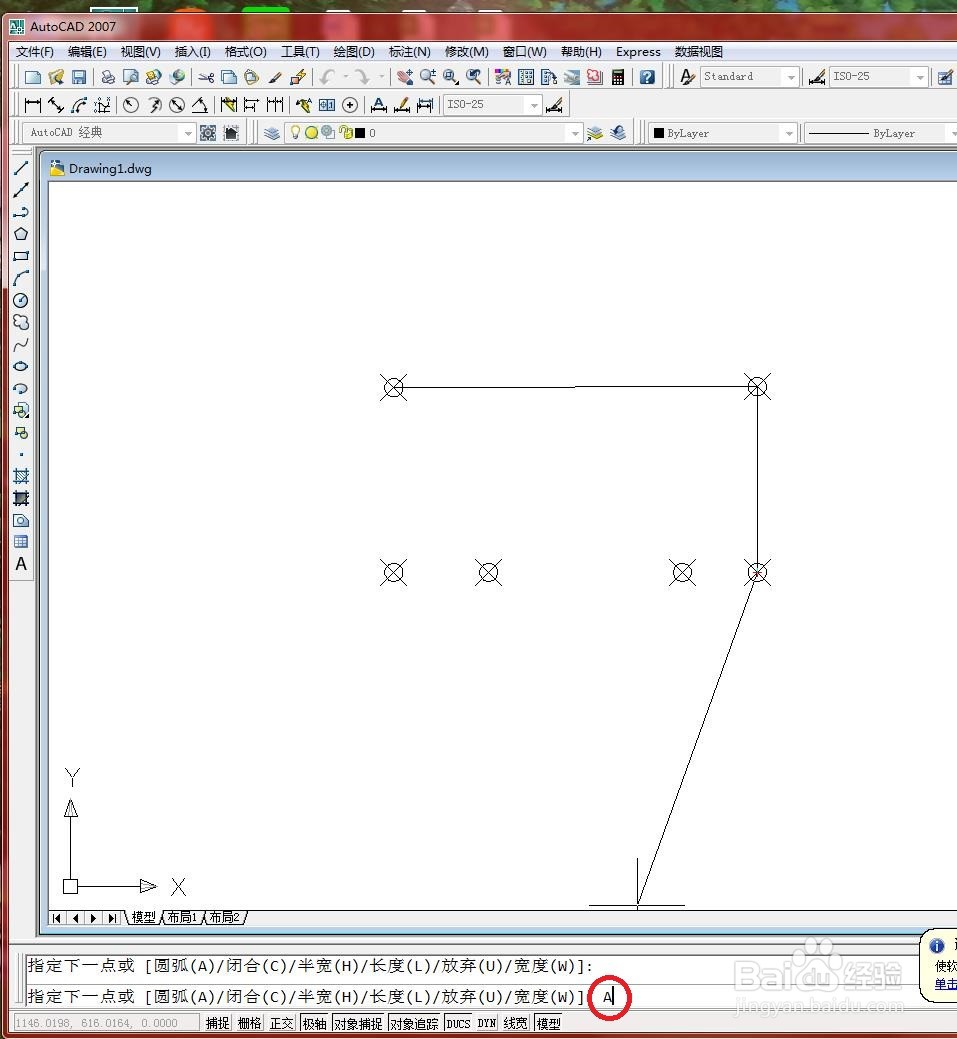

7、在命令行输入“A”并按【Enter】键确认,如下图所示

在CAD中对多段线的绘制过程进行详细介绍

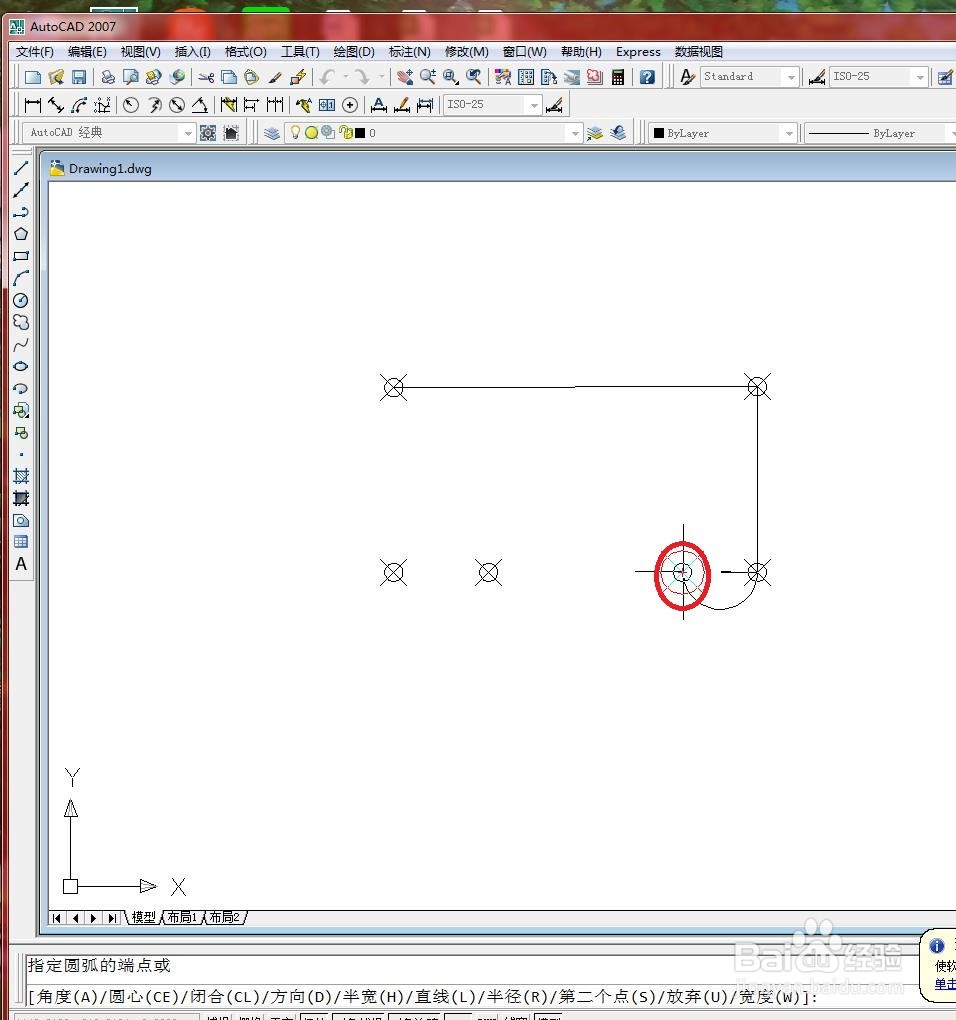

8、在绘图区域中拖动鼠标并捕捉如下图所示节点作为圆弧端点,

在CAD中对多段线的绘制过程进行详细介绍

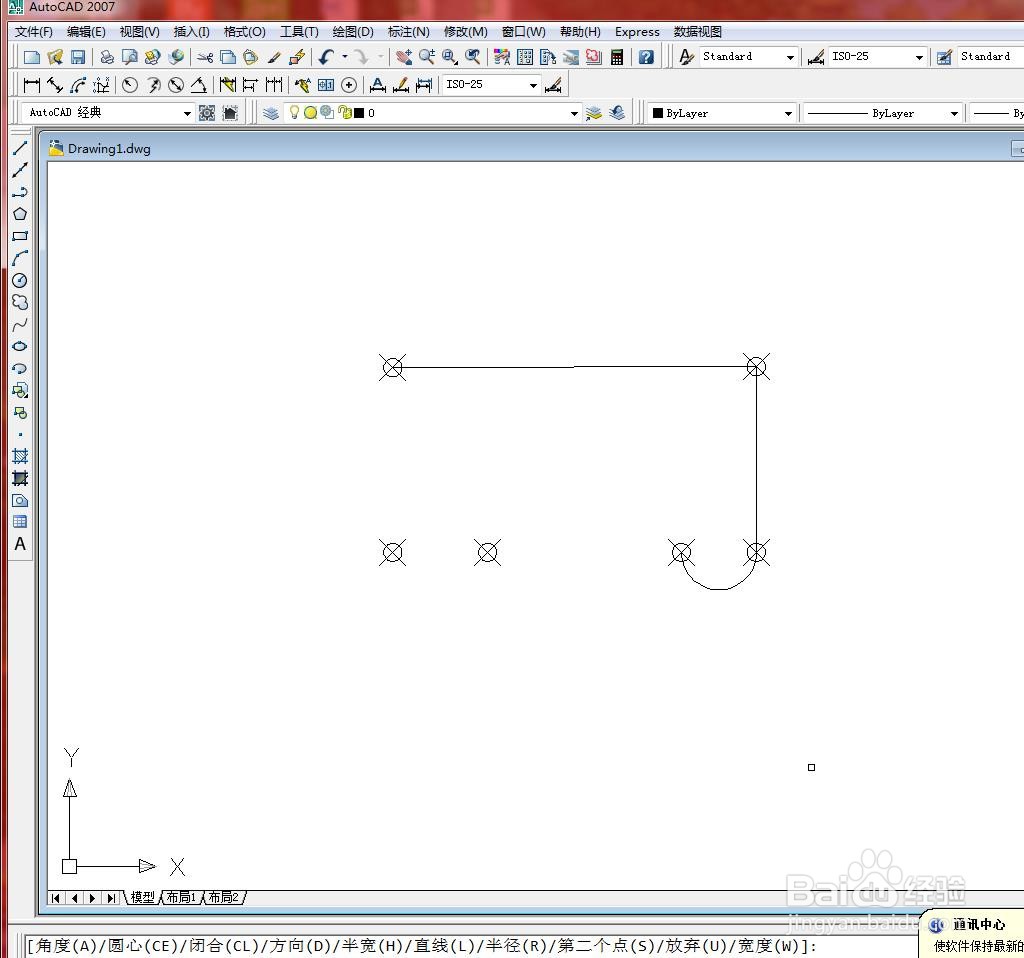

9、按【Enter】键确认,结果如下图所示

在CAD中对多段线的绘制过程进行详细介绍
